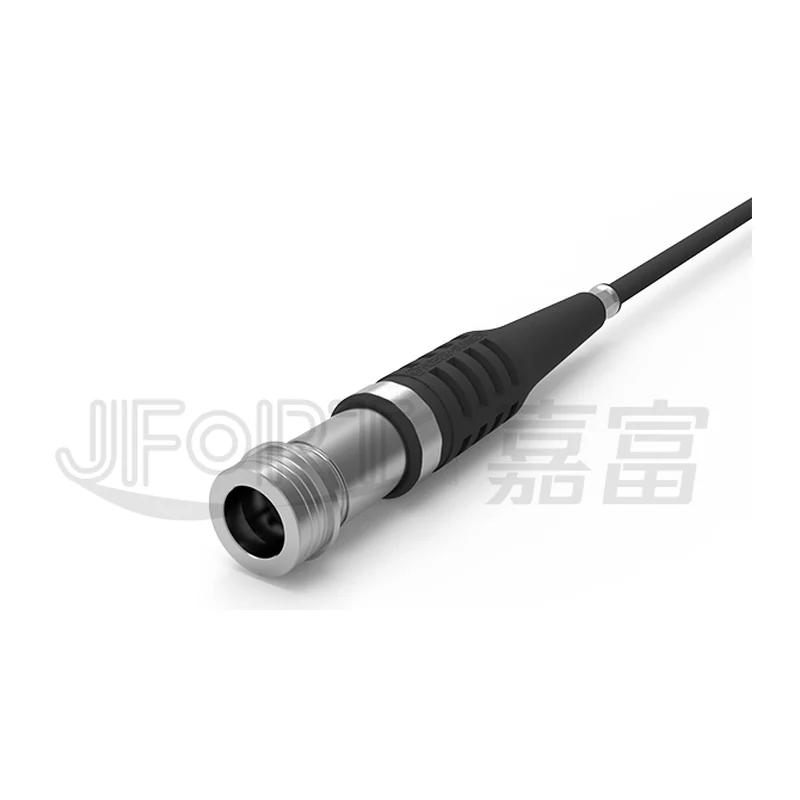

Герметичный разъём Q-ODC JFOPT JFOPC-QODC-HS на 2 волокна, IP68, push-pull, испытан по IEC 61373
JFOPT · Китай под заказ
JFOPC-QODC-HS

Герметичный разъём Q-ODC JFOPT JFOPC-QODC-HS на 2 волокна, IP68, push-pull

Двухволоконный уличный разъём Q-ODC с быстрой защёлкой push-pull для базовых станций и подвижного состава: подключение одной рукой без инструмента.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOPC-QODC-HS
Производитель
JFOPT, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип разъёма
Q-ODC, защёлка push-pull с двумя фиксированными положениями
Число волокон
2
Материал наконечника
керамические наконечники 2×1,25 мм с керамическими центраторами
Материал
никелированная латунь
Вносимые потери
одномодовое — типовые не более 0,20 дБ, не более 0,45 дБ для 97 % стыков; многомодовое — 0,20 и 0,50 дБ (IEC 61300–3-34)
Обратное отражение
одномодовое — не менее 50 дБ
Растягивающая нагрузка
вилка — до 450 Н; розетка — до 30 Н
Боковая статическая нагрузка
до 30 Н
Ресурс
200 циклов сочленения (IEC 61300–2-2)
Степень защиты
IP68 в состыкованном виде (IEC 60529)
Соляной туман
30 суток, испытание пройдено (IEC 61300–2-26)
Вибрация
10–500 Гц при 10 g (IEC 61300–2-1); категории 1A, 1B, 2, 3 по IEC 61373
Удар
100 g (IEC 61300–2-9); категории 1 и 2 по IEC 61373
Рабочая температура
от -40 до +85 °C (IEC 61300–2-22), зависит от типа кабеля
Стандарты
IEC, IEC 61373, RoHS, защита от электромагнитных помех

Описание

Q-ODC отличается от резьбового ODC-2 механизмом сочленения: здесь применён надёжный push-pull замок с двумя чётко фиксируемыми положениями. Разъём подключается одной рукой без инструмента, что заметно быстрее при работе на мачте, но плата за скорость — меньшая стойкость к вырыву. Направляющий штырь обеспечивает слепую стыковку.

Механика: вилка выдерживает растягивающую нагрузку до 450 Н и боковую статическую до 30 Н, розетка — до 30 Н. Ресурс 200 циклов сочленения по IEC 61300–2-2 при регулярной очистке торцов. Степень защиты IP68 по IEC 60529, соляной туман 30 суток. Дополнительно пройдены испытания по железнодорожному стандарту IEC 61373: вибрация по категориям 1A, 1B, 2 и 3 и удар по категориям 1 и 2 — это открывает применение на подвижном составе и объектах инфраструктуры транспорта.

Оптика по IEC 61300–3-34: вносимые потери на одномодовом волокне типовые не более 0,20 дБ и не более 0,45 дБ для 97 % стыков, на многомодовом — 0,20 и 0,50 дБ; обратное отражение на одномодовом не менее 50 дБ. Керамические наконечники 2×1,25 мм, корпус из никелированной латуни, рабочая температура от -40 до +85 °C с оговоркой о зависимости от типа кабеля. Совместим с бронированным и небронированным кабелем.

Характеристики приведены по данным производителя: страница модели ↗
