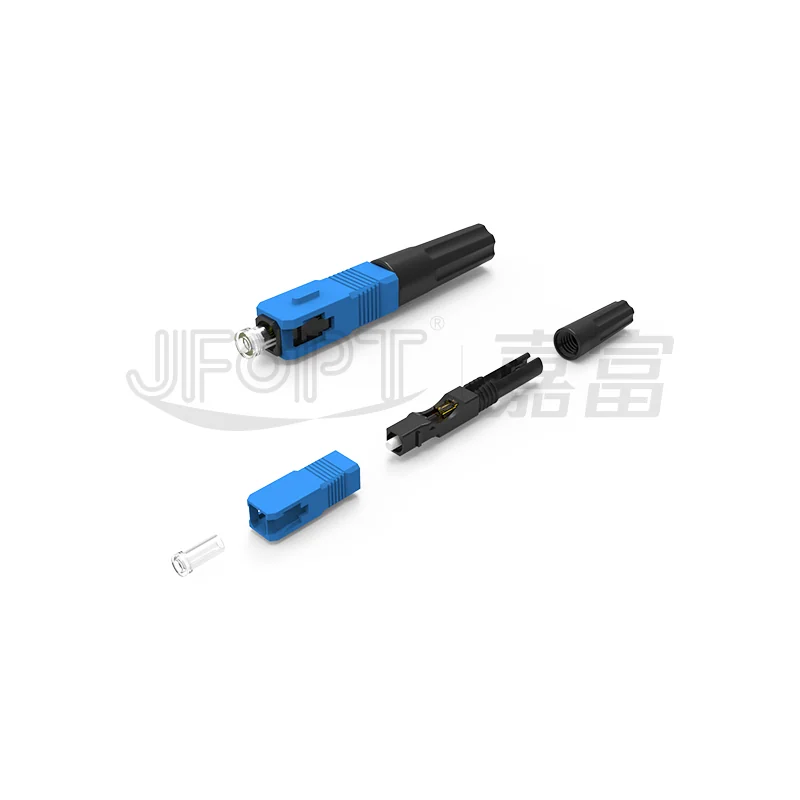

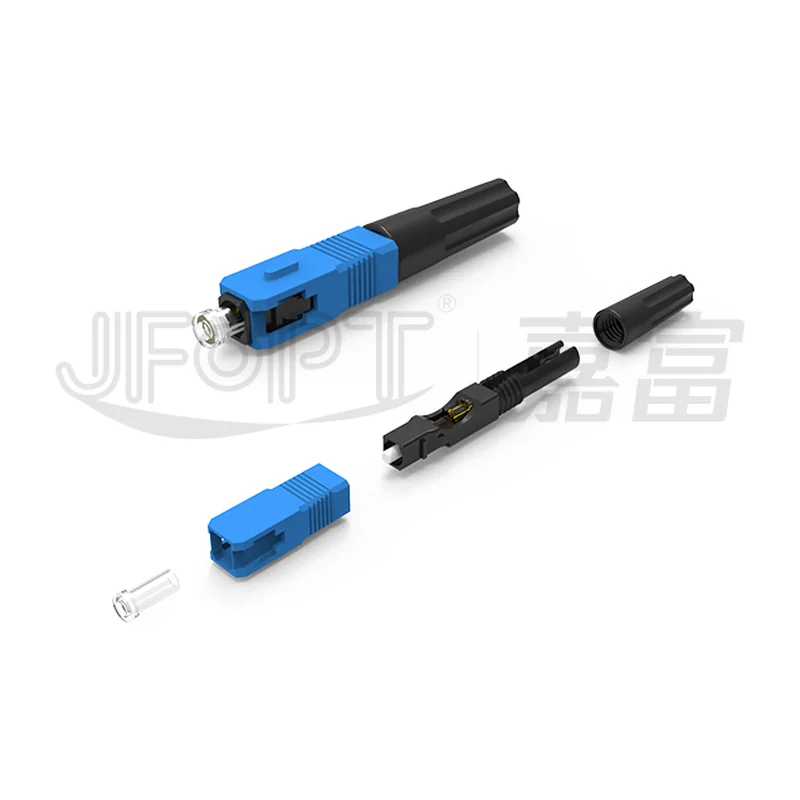

Быстрый механический разъём SC JFOPT JFOFC-PSCA52A/A55A, монтаж без сварки
Быстрый разъём SC для оконцевания абонентского кабеля на объекте без сварочного аппарата. Берут при массовых подключениях FTTx и аварийном восстановлении.
- Артикул
- JFOFC-PSCA52A/A55A
- Производитель
- JFOPT, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: число волокон — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- SC, механический (быстрый) монтаж без сварки
- Тип волокна
- одномодовое и многомодовое
- Полировка
- SM — UPC или APC; MM — UPC
- Материал наконечника
- диоксид циркония класса A
- Применяемый кабель
- круглый 3,0 мм; плоский абонентский 2,0×3,0 мм
- Вносимые потери
- не более 0,35 дБ
- Обратное отражение
- SM UPC — не менее 50 дБ; SM APC — не менее 55 дБ; MM UPC — не менее 25 дБ
- Усилие закрепления голого волокна
- не менее 3 Н
- Прочность на растяжение
- не менее 40 Н
- Ресурс
- повторное использование не менее 5 раз
- Цвет корпуса
- синий, зелёный, бежевый
- Рабочая температура
- от -40 до +85 °C
- Стандарты
- TIA/EIA, IEC, ISO 9001:2015, RoHS
Описание
Механический разъём с предполированным наконечником для оконцевания волокна прямо на объекте. Сварочный аппарат не нужен: волокно зачищается, скалывается и вводится в V-образную канавку с иммерсионным гелем, после чего фиксируется защёлкой и накидной гайкой кабельного зажима. Наконечник из диоксида циркония класса A, доступны исполнения A52A и A55A.
Вносимые потери не более 0,35 дБ — это заметно больше сварного стыка, поэтому такие разъёмы применяют на коротких абонентских участках, где бюджет потерь позволяет. Обратное отражение не менее 50 дБ для одномодового UPC, не менее 55 дБ для APC и не менее 25 дБ для многомодового. Прочность закрепления голого волокна не менее 3 Н, прочность на растяжение сборки не менее 40 Н.
Рабочая температура от -40 до +85 °C — существенно шире, чем у обычных шнуровых разъёмов, что позволяет ставить такие соединители в неотапливаемых шкафах. Разъём допускает повторное использование не менее 5 раз: канавка открывается, волокно извлекается и заводится заново, что удобно при ошибке скола. Монтируется на круглый кабель 3,0 мм и на плоский абонентский 2,0×3,0 мм.
Характеристики приведены по данным производителя: страница модели ↗
