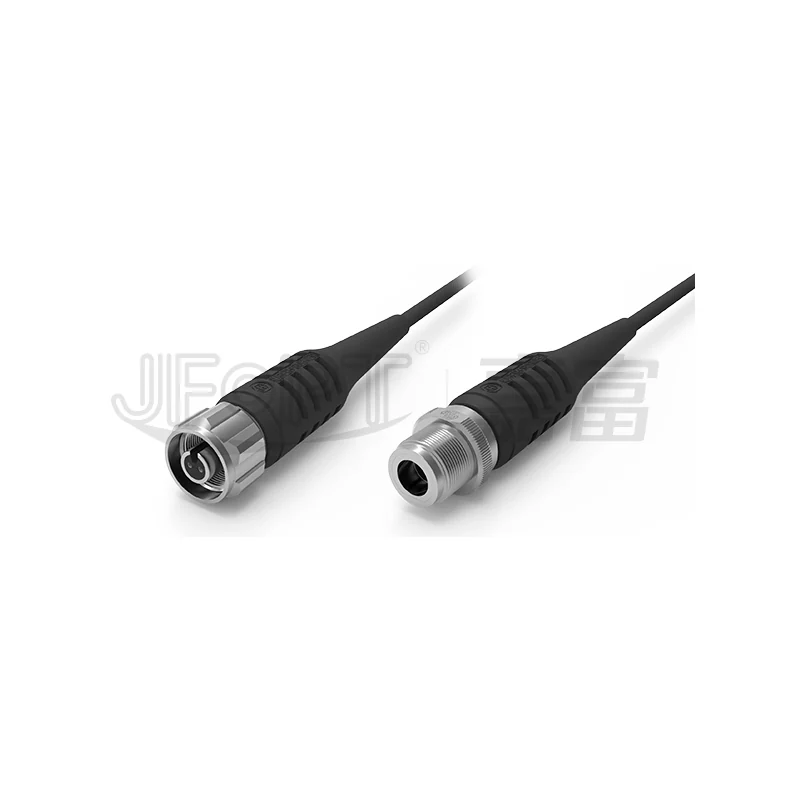

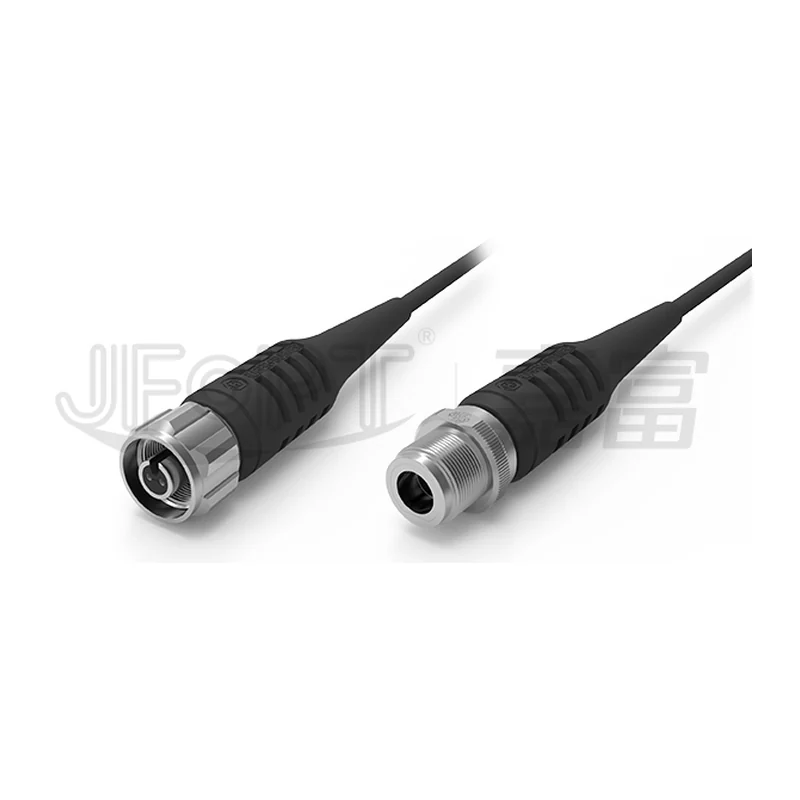

Герметичный разъём ODC-2 JFOPT JFOPC-ODC2-HS на 2 волокна, IP68, резьбовая фиксация, 1000 циклов
JFOPT · Китай под заказ
JFOPC-ODC2-HS

Герметичный разъём ODC-2 JFOPT JFOPC-ODC2-HS на 2 волокна, IP68, резьбовая фиксация

Двухволоконный уличный разъём формата ODC с винтовым замком для базовых станций и промышленных объектов, где нужна защита IP68 и высокая стойкость к вырыву.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOPC-ODC2-HS
Производитель
JFOPT, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип разъёма
ODC-2, винтовая (резьбовая) фиксация
Число волокон
2
Материал наконечника
керамические наконечники 2×1,25 мм с керамическими центраторами
Материал
никелированная латунь
Вносимые потери
одномодовое — типовые не более 0,20 дБ, не более 0,45 дБ для 97 % стыков; многомодовое — 0,20 и 0,50 дБ (IEC 61300–3-34)
Обратное отражение
одномодовое — не менее 50 дБ
Растягивающая нагрузка
вилка — до 800 Н; розетка — до 30 Н
Боковая статическая нагрузка
до 30 Н
Момент затяжки
от 1 до 2 Н·м
Ресурс
1000 циклов сочленения (IEC 61300–2-2)
Степень защиты
IP68 в состыкованном виде (IEC 60529)
Соляной туман
30 суток, испытание пройдено (IEC 61300–2-26)
Вибрация и удар
10–500 Гц при 10 g (IEC 61300–2-1); удар 100 g (IEC 61300–2-9)
Рабочая температура
от -40 до +85 °C (IEC 61300–2-22), зависит от типа кабеля
Стандарты
IEC, RoHS, защита от электромагнитных помех

Описание

Разъём ODC-2 с винтовым механизмом фиксации на два волокна. Керамические наконечники 2×1,25 мм и керамические центраторы, корпус из никелированной латуни. Направляющий штырь позволяет собирать соединение вслепую одной рукой, что существенно ускоряет монтаж на высоте.

Механика нормирована жёстко: вилка выдерживает растягивающую нагрузку до 800 Н и боковую статическую до 30 Н, розетка — до 30 Н на растяжение, момент затяжки от 1 до 2 Н·м. Ресурс — 1000 циклов сочленения по IEC 61300–2-2 при условии регулярной очистки торцов. Степень защиты в состыкованном виде IP68 по IEC 60529, пройдены испытания соляным туманом в течение 30 суток, вибрацией 10–500 Гц с ускорением 10 g и ударом 100 g.

Оптика по IEC 61300–3-34: вносимые потери на одномодовом волокне типовые не более 0,20 дБ и не более 0,45 дБ для 97 % стыков, на многомодовом — 0,20 и 0,50 дБ соответственно; обратное отражение на одномодовом не менее 50 дБ. Рабочая температура от -40 до +85 °C, при этом производитель оговаривает, что фактический диапазон зависит от применённого кабеля. Возможны сборки разной длины и с разными комбинациями разъёмов на концах.

Характеристики приведены по данным производителя: страница модели ↗
