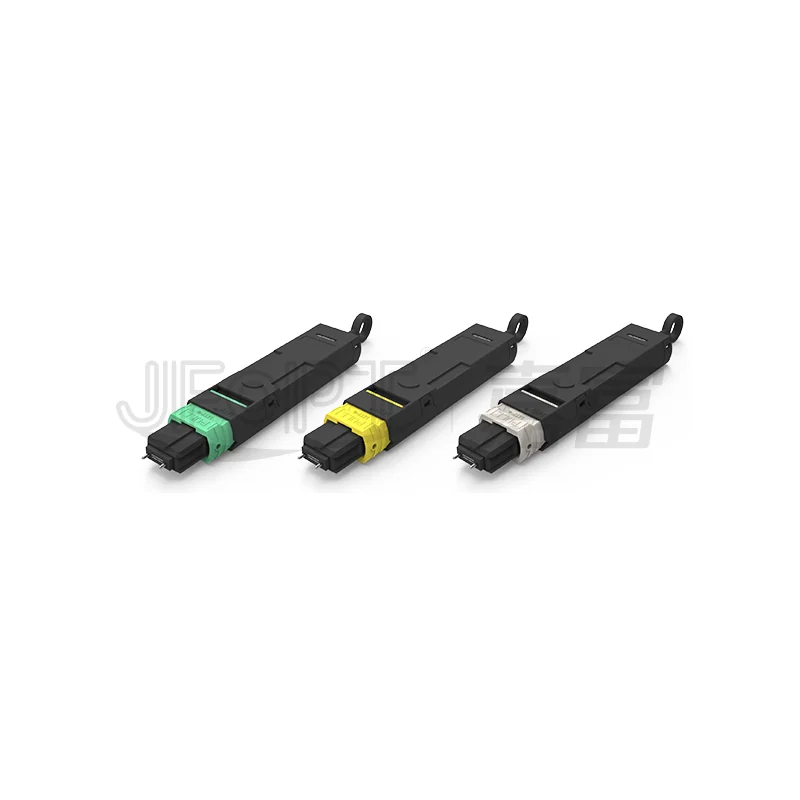

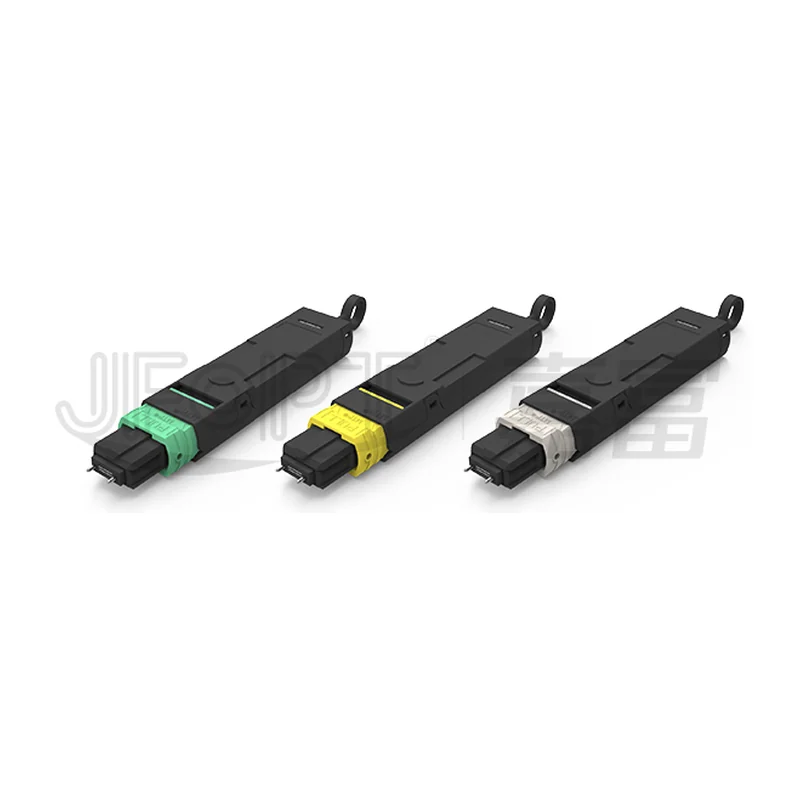

Оптическая заглушка-шлейф MTP JFOPT JFOPC-LBMTP на 6–16 каналов для тестов 40G и 100G
Петлевая заглушка MTP на компонентах US Conec для проверки трактов 40G и 100G: замыкает передатчик на приёмник и локализует неисправность в линии.
- Артикул
- JFOPC-LBMTP
- Производитель
- JFOPT, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: вносимые потери, рабочая температура — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- MTP (US Conec), стыкуется с адаптерами MPO
- Тип волокна
- одномодовое и многомодовое
- Число волокон
- 12, 16, 24, 32
- Число каналов
- 6, 8, 12, 16
- Вносимые потери, SM Elite
- не более 0,25 дБ (97 %), среднее не более 0,12 дБ
- Вносимые потери, SM
- не более 0,50 дБ (97 %), среднее не более 0,25 дБ
- Вносимые потери, MM Elite
- не более 0,25 дБ (97 %), среднее не более 0,12 дБ
- Вносимые потери, MM
- не более 0,45 дБ (97 %), среднее не более 0,20 дБ
- Обратное отражение
- одномодовое — не менее 60 дБ; многомодовое — не менее 25 дБ
- Защита волокна
- волокна полностью закрыты корпусом
- Стандарты
- IEC 61755–1, IEC 61755–3-31, FOCIS 18 и TIA-604–18 для 16 и 32 волокон, TIA/EIA, ISO 9001:2015, RoHS
- Применение
- пусконаладка и диагностика систем 40G и 100G, ЦОД
Описание
Заглушка-шлейф MTP замыкает передающие волокна на приёмные и образует петлю, по которой проверяется работоспособность интерфейса или отдельного участка тракта. Такой приём применяют при пусконаладке систем 40G и 100G и при поиске неисправности: если петля на порту оборудования проходит, а на дальнем конце линии — нет, зона поиска сразу сужается. Изделие собрано на оригинальных компонентах и MT-наконечниках US Conec, точность совмещения обеспечивают направляющие штыри.
Потери нормируются как случайные потери при стыковке с вероятностью не менее 97 % по IEC 61755–1. Одномодовое исполнение Elite — не более 0,25 дБ при среднем не более 0,12 дБ, обычное одномодовое — не более 0,50 и 0,25 дБ. Многомодовое Elite — не более 0,25 и 0,12 дБ, обычное — не более 0,45 и 0,20 дБ. Обратное отражение не менее 60 дБ на одномодовом и не менее 25 дБ на многомодовом.
Доступны исполнения на 6 каналов (12 волокон), 8 каналов (16 волокон), 12 каналов (24 волокна) и 16 каналов (32 волокна); варианты на 16 и 32 волокна предназначены для разъёмов MTP-16 по FOCIS 18 и TIA-604–18. Волокна полностью закрыты корпусом, что исключает их перегиб и обрыв при хранении и переноске. Заглушка стыкуется с адаптерами MPO других производителей.
Характеристики приведены по данным производителя: страница модели ↗
