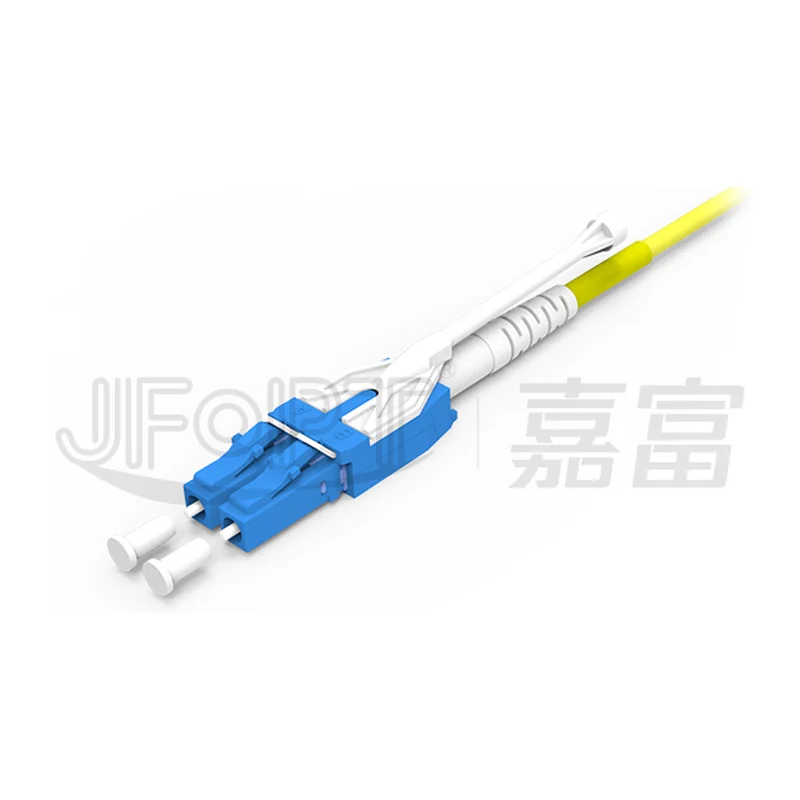

Разъём LC High Density JFOPC-LC(HD) с язычком pull-tab, плотность монтажа выше на 60 %
JFOPT · Китай под заказ
JFOPC-LC(HD)

Разъём LC High Density JFOPC-LC(HD) с язычком pull-tab

LC-разъём с вытяжным язычком, позволяющий извлечь его из плотно набитой панели без специнструмента.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOPC-LC(HD)
Производитель
JFOPT, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: число волокон — пришлём по запросу.

Входит в подборку «Оптоволокно, патч-корды и разъёмы»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип разъёма
LC-HD с вытяжным язычком pull-tab
Прирост плотности монтажа
в среднем +60 %
Извлечение из панели
за язычок, без специального инструмента и без доступа пальцами к защёлке
Варианты исполнения
с переключаемой полярностью, UNIBOOT
Тип полировки
одномод — UPC/APC, многомод — UPC
Материал наконечника
цирконий-керамика класса A (Grade A zirconia)
Внешний диаметр кабеля, исполнение не-UNIBOOT
zipcord duplex 2,0 / 3,0 мм
Внешний диаметр кабеля, исполнение UNIBOOT
одна трубка, два волокна, 2,0 / 3,0 мм
Вносимые потери
UPC ≤ 0,3 / 0,2 / 0,15 дБ; APC ≤ 0,3 / 0,2 дБ
Обратное отражение
SM/APC ≥ 60/65 дБ; SM/UPC ≥ 50/55 дБ; MM/UPC ≥ 25/45 дБ
Тип волокна
OS2, OM1, OM2, OM3, OM4, OM5
Рабочая температура
−20…+70 °C
Температура хранения
−40…+80 °C
Стандарты
TIA/EIA, ISO 9001:2015, RoHS, актуальная редакция IEC

Описание

Разъём LC высокой плотности с вытяжным язычком pull-tab. За язычок его вынимают из плотно набитой панели: до защёлки не нужно дотягиваться пальцами, специальный инструмент тоже не требуется.

Такая механика поднимает плотность монтажа в среднем на 60 %. Есть варианты с переключаемой полярностью и в исполнении UNIBOOT: кабель zipcord duplex 2,0 / 3,0 мм в обычном варианте и одна трубка на два волокна тех же диаметров в UNIBOOT. Наконечник из цирконий-керамики класса A, вносимые потери UPC ≤ 0,3 / 0,2 / 0,15 дБ, волокна OS2 и OM1–OM5.

Рабочий диапазон −20…+70 °C, хранение −40…+80 °C. Полярность и конструкция кабеля заданы исполнением, поэтому схему разводки панели фиксируют до подбора.

Характеристики приведены по данным производителя: страница модели ↗
