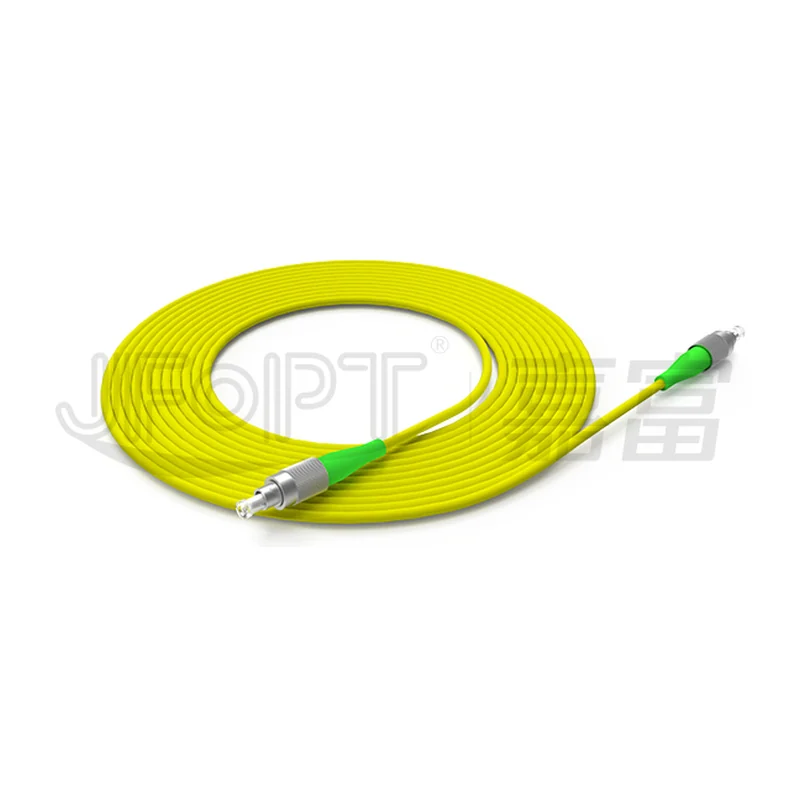

Разъём и патч-корд FC JFOPT JFOPC-FC, резьбовое соединение, наконечник класса A
JFOPT · Китай под заказ
JFOPC-FC

Разъём и патч-корд FC JFOPT JFOPC-FC, резьбовое соединение, наконечник класса A

Разъём FC с накидной гайкой и патч-корды на нём: резьбовая фиксация от расстыковки, потери UPC до 0,15 дБ по градации, обратное отражение до 65 дБ на APC.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOPC-FC
Производитель
JFOPT, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Оптоволокно, патч-корды и разъёмы»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип разъёма
FC, резьбовое соединение с накидной гайкой
Полировка
одномодовые — UPC или APC; многомодовые — UPC
Материал наконечника
диоксид циркония класса A
Тип волокна
OS2, OM1, OM2, OM3, OM4, OM5
Число волокон
симплекс, дуплекс, многоволоконное исполнение
Наружный диаметр кабеля
0,9 / 2,0 / 3,0 мм
Вносимые потери
UPC — не более 0,3 / 0,2 / 0,15 дБ; APC — не более 0,3 / 0,2 дБ
Обратное отражение
SM/APC — не менее 60 или 65 дБ; SM/UPC — не менее 50 или 55 дБ; MM/UPC — не менее 25 или 45 дБ
Повторяемость
не более 0,2 дБ
Взаимозаменяемость
не более 0,2 дБ
Материал оболочки
ПВХ, LSZH, полиуретан, полиэтилен
Рабочая температура
от -20 до +70 °C
Температура хранения
от -40 до +80 °C
Стандарты
TIA-604 (FOCIS), IEC 61754, YD/T, TIA/EIA, ISO 9001:2015, RoHS

Описание

Резьбовой разъём FC с накидной гайкой и наконечником из диоксида циркония класса A. Гайка жёстко фиксирует стык, поэтому FC применяют там, где на соединение действуют вибрация или натяжение шнура: в измерительных приборах, головных станциях, операторских кроссах и в аппаратуре на подвижных платформах. Полировка UPC или APC для одномода и UPC для многомода, волокна OS2 и OM1–OM5, кабели 0,9, 2,0 и 3,0 мм.

В отличие от разъёмов с защёлкой push-pull и байонетом, FC закручивается гайкой и случайно не расстыкуется, но он не герметичен: для улицы нужны защищённые разъёмы. Производитель указывает испытания соляным туманом и контроль геометрии торца на 3D-интерферометре.

Оптика нормирована по градациям: для UPC не более 0,3, 0,2 или 0,15 дБ, для APC — 0,3 или 0,2 дБ, повторяемость и взаимозаменяемость не хуже 0,2 дБ, обратное отражение — до 65 дБ на одномодовом APC. Подключение занимает больше времени, чем у push-pull, так что для плотных панелей с частыми переключениями FC неудобен. Рабочая температура от −20 до +70 °C.

Характеристики приведены по данным производителя: страница модели ↗
