Кабель оптический грозозащитный Aixton AXT-OPGW-48, ОКГТ
Оптический кабель в грозозащитном тросе воздушных ЛЭП 110–750 кВ: 48 волокон G.652D, разрывное усилие 75 кН, затухание до 0,22 дБ/км на 1550 нм.
- Артикул
- AXT-OPGW-48
- Производитель
- Aixton, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: вносимые потери — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип волокна
- G.652D (также G.657A, G.655)
- Число волокон
- 48
- Наружный диаметр
- 13,2 мм
- Погонная масса
- 560± 5 кг/км
- Разрывное усилие
- 75 кН
- Сопротивление постоянному току
- 0,6 Ом/км
- Ток короткого замыкания
- 60 кА²·с
- Модуль упругости
- 132 ГПа
- Минимальный радиус изгиба
- 20D в статике / 30D при монтаже
- Материал оболочки
- алюминий, плакированный сталью
- Затухание на 1550 нм
- не более 0,22 дБ/км
- Диаметр модового поля на 1310 нм
- 9,0± 0,3 мкм
- Рабочая температура
- −60…+70 °C
- Температура монтажа
- −40…+70 °C
- Температура хранения
- −60…+85 °C
Описание

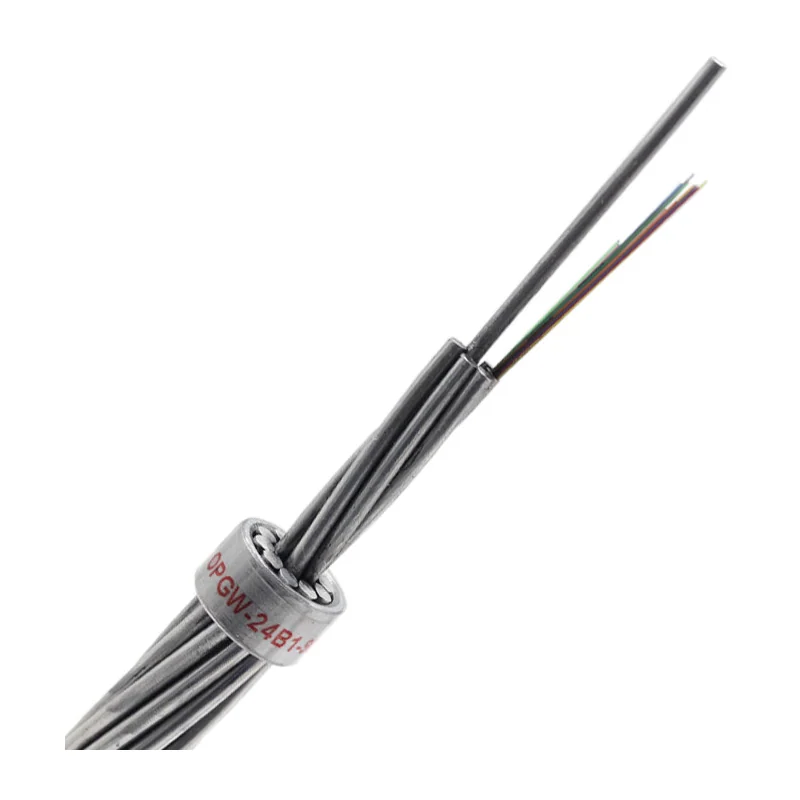

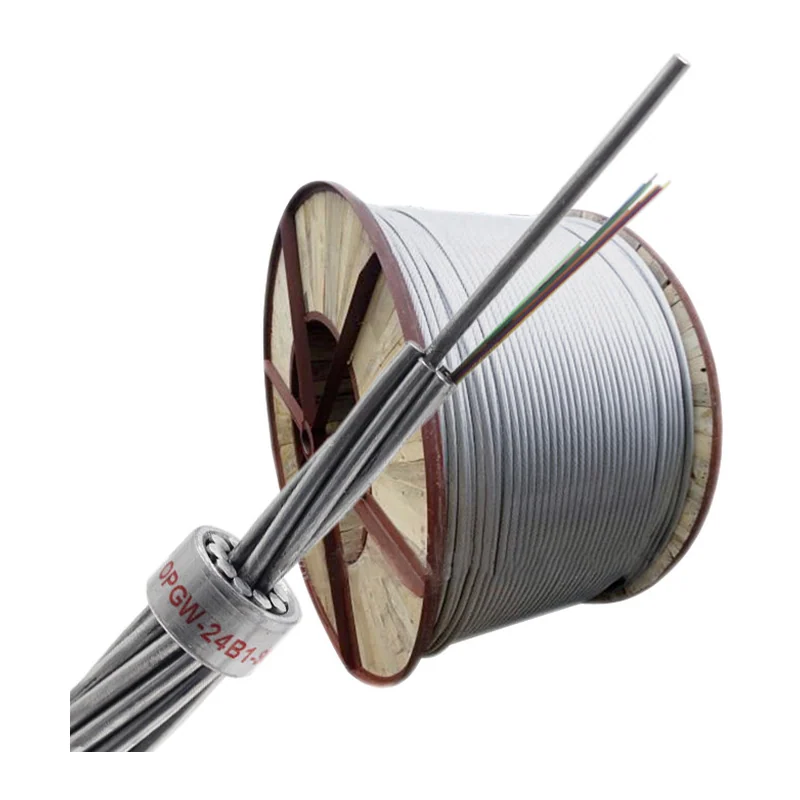

Оптический кабель, встроенный в грозозащитный трос воздушных ЛЭП 110–750 кВ, — одновременно молниезащита линии и канал связи. Волокна лежат в трубках из нержавеющей стали с гидрофобным гелем, вокруг — повив проволок из алюминия, плакированного сталью; внешний слой работает как трос и как проводник тока короткого замыкания. Ёмкость 48 волокон, базовое волокно G.652D, доступны также G.657A и G.655.
В отличие от остальных позиций раздела — шнуров, кроссов, боксов и разъёмов — это несущий элемент линии электропередачи с металлической конструкцией: разрывное усилие 75 кН, модуль упругости 132 ГПа, сопротивление постоянному току 0,6 Ом/км, допустимый ток короткого замыкания 60 кА²·с при погонной массе 560± 5 кг/км.
Оптика: затухание на 1550 нм не более 0,22 дБ/км, модовое поле 9,0± 0,3 мкм на 1310 нм, длина волны нулевой дисперсии 1312± 10 нм. Радиус изгиба — не меньше 20 наружных диаметров в статике и 30 при монтаже. Рабочая температура −60…+70 °C, монтаж ведут при −40…+70 °C, хранение — при −60…+85 °C.
Характеристики приведены по данным производителя: страница модели ↗
