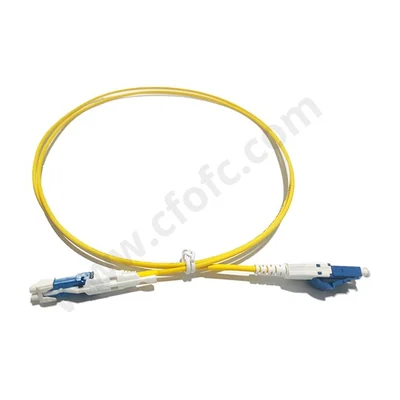

Патч-корд оптический CFOFC CS, LC, VSFF, Uniboot
Переходной шнур с разъёма сверхмалого форм-фактора CS на стандартный дуплексный LC — для стыковки трансиверов QSFP-DD/OSFP с существующими панелями.
- Артикул
- CS-LC Fiber Optic Patchcord
- Производитель
- CFOFC, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: вносимые потери, рабочая температура — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- CS — LC дуплекс
- Конструкция
- Uniboot, фиксация push-pull
- Наконечник
- 1,25 мм, подпружиненный, 2 шт. в одном корпусе» — слово «керамический» убрать
- Шаг наконечников
- 3,8 мм
- Число волокон
- 2
- Тип волокна
- одномодовое — по описанию производителя (текст описания относится к варианту CS/UPC — CS/UPC; для исполнения CS — LC режим волокна отдельно не указан)»
- Диаметр оболочки
- 2,0 / 3,0 мм
- Смена полярности
- реверс без инструмента
- Сокращение ширины
- на 40 % относительно дуплексного LC
- Плотность на 1U
- до 128 / 144 / 160 каналов
- Поддерживаемые скорости
- 10G, 40G, 100G, 200G, 400G
Описание
Разъём CS относится к семейству VSFF и создан как замена дуплексному LC там, где тот уже не помещается в шаг портов трансиверов нового поколения. В одном корпусе размещены два подпружиненных цилиндрических наконечника 1,25 мм с шагом 3,8 мм — это минимальное расстояние, совместимое с оптикой TOSA/ROSA. По ширине разъём на 40 % уже дуплексного LC, что напрямую увеличивает плотность портов на панели.
Фиксация push-pull, конструкция Uniboot: оба волокна идут в одном кабеле, что снижает объём жгута при разводке. Полярность меняется реверсом без вскрытия разъёма и без инструмента. Разъём работает с кабелем 2 и 3 мм.
Применяется в схемах последовательной, параллельной и WDM-коммутации, на кросс-коннектах, в транковых линиях к зонным шкафам, коммутаторам и серверам. Плотность в юните — до 128, 144 и 160 каналов на 1U. Поддерживаемые скорости: 10G, 40G, 100G, 200G и 400G. Ограничение — CS требует ответной части своего типа, стыковка с LC возможна только через такой переходной шнур.
Характеристики приведены по данным производителя: страница модели ↗
