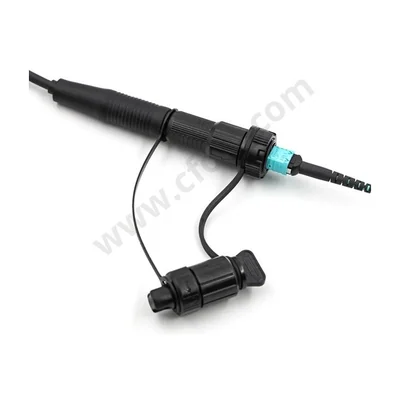

Сборка полевая CFOFC Mini MPO/MTP, IP67, 8–24 волокна
Оригинальное название: FTTA Mini/MPO/MTP H Hardened IP67 Cable Assembly
Герметичная многоволоконная сборка для наружной прокладки между распределительным боксом и радиомодулем на мачте.
- Артикул
- FTTA Mini/MPO/MTP H Hardened IP67 Cable Assembly
- Производитель
- CFOFC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Оптоволокно, патч-корды и разъёмы»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- Mini/MPO/MTP — Mini/MPO/MTP, Mini/SC или LC
- Тип волокна
- OS2 9/125 мкм; OM3, OM4 50/125 мкм
- Число волокон
- 8…24
- Вносимые потери
- не более 0,55 дБ
- Обратное отражение
- не менее 30 дБ
- Степень защиты
- IP67
- Диаметр оболочки
- 5,0 ± 0,2 мм / 7,0 ± 0,2 мм
- Материал оболочки
- LSZH
- Минимальный радиус изгиба
- 10D длительно / 20D кратковременно
- Прочность на разрыв
- 250 Н длительно / 600 Н кратковременно
- Стойкость к раздавливанию
- 300 Н длительно / 800 Н кратковременно
- Рабочая температура
- −10…+70 °C
- Температура хранения
- −40…+85 °C
- Стандарты
- IEC 61754–7, RoHS, REACH
- Область применения
- FTTA, наружная прокладка, промышленные объекты
Описание
Сборка выполнена в усиленном корпусе с байонетной фиксацией и уплотнением по IP67: защищена от воды, пыли, солевого тумана, вибрации и удара. Механические характеристики соответствуют IEC 61754–7, материалы отвечают RoHS и REACH. Стыковка выполняется без инструмента, разделка на объекте не требуется.
Вносимые потери разъёма MPO/MTP не более 0,55 дБ, обратное отражение не менее 30 дБ. Наружный диаметр кабеля 5,0 ± 0,2 мм или 7,0 ± 0,2 мм, оболочка LSZH; доступны также TPU, PE и HDPE. Допустимое растягивающее усилие 250 Н длительно и 600 Н кратковременно, стойкость к раздавливанию 300 и 800 Н соответственно, минимальный радиус изгиба 10 диаметров длительно и 20 кратковременно. Рабочая температура −10…+70 °C, хранение −40…+85 °C.
Число волокон от 8 до 24, волокно OS2 9/125 мкм либо OM3/OM4 50/125 мкм. Вторая сторона может быть выполнена как Mini/MPO/MTP, Mini/SC или LC. Применяется в FTTA — на линиях между боксом и радиомодулем сотовой вышки, а также в промышленных и специальных объектах. Ограничение — нижняя граница рабочей температуры −10 °C, что нужно учитывать при выборе для холодного климата.
Характеристики приведены по данным производителя: страница модели ↗
