Транк-кабель CFOFC MPO/MTP, MPO/MTP, число волокон уточняется
Заводски оконцованная одномодовая транковая сборка на 12 волокон для магистралей между кроссами и коммутаторами в ЦОД.
- Артикул
- MPO 12F OS2 SM Trunk Cable
- Производитель
- CFOFC, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- MTP/MPO женский без штифтов, полировка UPC
- Тип волокна
- OS2, одномодовое, 9/125 мкм
- Число волокон
- 12 по наименованию изделия, 24 по таблице параметров — уточняется при заказе
- Полярность
- Type B
- Вносимые потери
- не более 0,35 дБ (типовое 0,15 дБ)
- Обратное отражение
- не менее 20 дБ
- Затухание на 850 нм
- не более 2,3 дБ/км
- Затухание на 1300 нм
- не более 0,6 дБ/км
- Диаметр оболочки
- 3,0…17,3 мм
- Материал оболочки
- OFNP, OFNR, LSZH; исполнения CPR B1ca/B2ca/Cca/Dca/Eca». PVC, TPU, PE, HDPE удалить
- Минимальный радиус изгиба
- 7,5 мм по волокну; 20/10D по кабелю
- Ресурс соединений
- 500 циклов
- Прочность на разрыв
- 80 Н длительно / 240 Н кратковременно
- Рабочая температура
- −10…+70 °C
- Температура хранения
- −40…+85 °C
- Стандарты
- RoHS2, CPR (B1ca…Eca), OFNR/OFNP
Описание

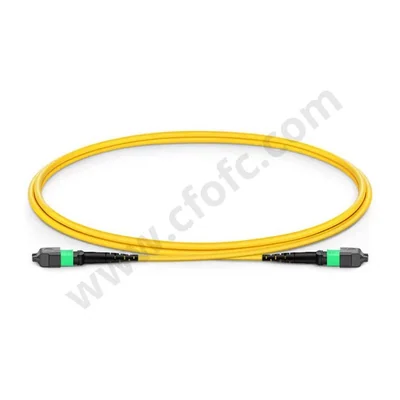

Сборка оконцована с двух сторон разъёмами MTP/MPO женского исполнения без штифтов, полировка UPC, полярность Type B. Волокно OS2 9/125 мкм. Оконцовка и тестирование выполняются на заводе, поэтому монтаж на объекте сводится к прокладке и подключению — сварка и полевая разделка не требуются.
Вносимые потери не более 0,35 дБ при типовом значении 0,15 дБ, обратное отражение не менее 20 дБ. Затухание волокна: не более 2,3 дБ/км на 850 нм и 0,6 дБ/км на 1300 нм. Ресурс соединений 500 циклов, прочность на разрыв 80 Н длительно и 240 Н кратковременно, минимальный радиус изгиба волокна 7,5 мм, кабеля — 20/10 диаметров. Рабочая температура −10…+70 °C, хранение −40…+85 °C.
Под заказ доступны варианты MT-вставок Base-8, Base-12, Base-16 и Base-24, разъёмы USCONEC, SENKO, NISSIN, SUNCALL, оболочки PVC/LSZH/TPU/PE/HDPE и пожарные классификации OFNR, OFNP, CPR. Применяется в магистралях LAN и SAN, в HPC и гипермасштабных ЦОД под межсоединения 10G, 40G и 100G.
Характеристики приведены по данным производителя: страница модели ↗
