Оптоволокно в линии связи и на привязном аппарате

Почему оптика

Оптический канал невозможно заглушить радиопомехой и невозможно перехватить дистанционно. По нему не наводится напряжение от силовых цепей, и он не создаёт помех сам.

Полоса пропускания на порядки шире любого радиоканала: несжатое видео высокого разрешения идёт без задержки на сжатие.

Плата за это — механика. Волокно требует соблюдения радиуса изгиба, боится точечного давления и требует аккуратной разделки на концах.

Радиус изгиба и усилие

У каждого волокна есть минимальный радиус изгиба: долговременный (для монтажа) и кратковременный (при протяжке). Нарушение первого не проявляется сразу — оно проявляется ростом затухания и обрывом через месяцы.

Растягивающее усилие волокно почти не держит. Всю тяговую нагрузку несёт арамидная или стеклопластиковая силовая жила кабеля, и крепить кабель нужно за неё, а не за оболочку.

На катушке действуют оба фактора сразу: и изгиб по радиусу барабана, и натяжение при разматывании. Поэтому кабель для катушки выбирают по паспортному минимальному радиусу и по разрывному усилию с запасом.

Для тесной укладки берут волокно G.657.A2: его допустимый радиус изгиба — 7,5 мм против 30 мм у обычного G.652. В каталоге оно есть голым, диаметром 0,25–0,27 мм, — это самая лёгкая линия, но без защитной оболочки её укладывают только туда, где её не трут и не давят.

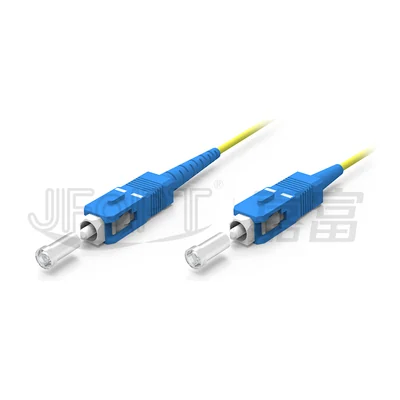

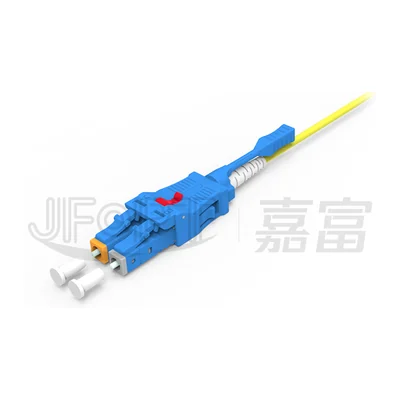

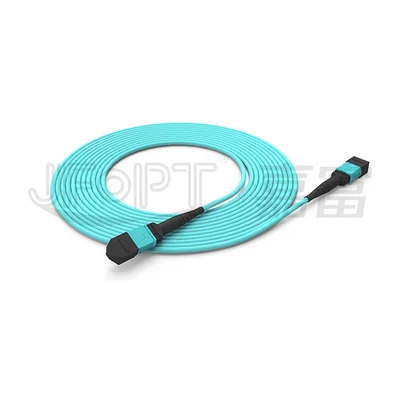

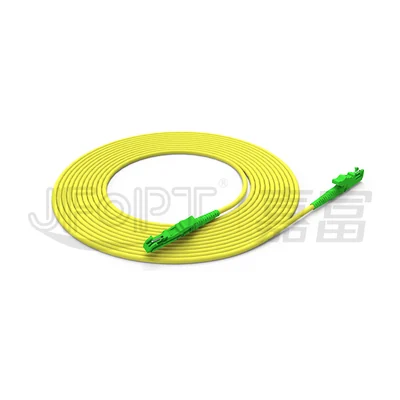

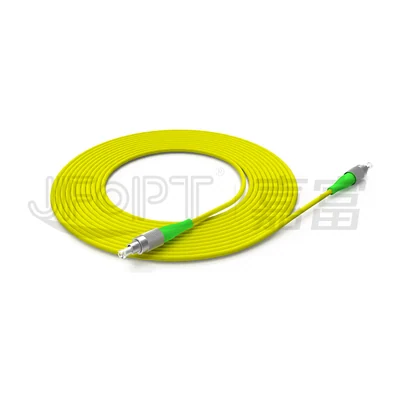

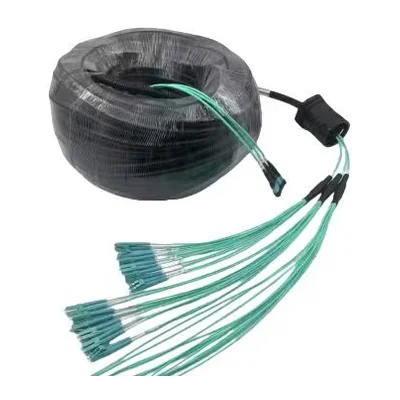

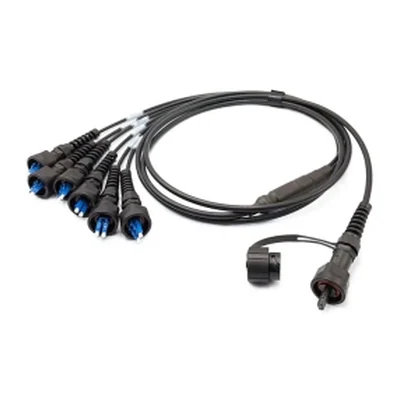

Разъёмы и соединения

Разъёмное соединение вносит затухание 0,2–0,5 дБ и чувствительно к загрязнению: отпечаток пальца на торце способен посадить канал целиком. Торцы чистят перед каждым соединением.

Сварное соединение вносит около 0,02–0,1 дБ и механически прочнее, но требует сварочного аппарата и не разбирается.

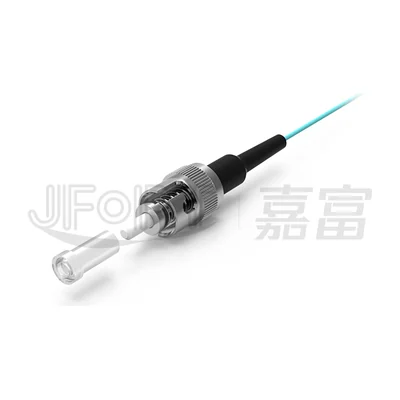

Наконечник APC со скошенным торцом нельзя стыковать с PC или UPC: соединение даёт большое обратное отражение и повреждает торцы механически. PC и UPC между собой стыкуются.

Что учитывать в бюджете линии

Суммарное затухание складывается из потерь в волокне (доли децибела на километр), в каждом разъёме и в каждой сварке. Бюджет приёмопередатчика должен перекрывать сумму с запасом на старение и загрязнение.

Запас берут не менее 3 дБ. Линия, работающая «в притык», перестаёт работать после первой же переборки разъёма.

Для привязного аппарата отдельно считают число циклов намотки: волокно имеет ограниченный ресурс по изгибам, и его указывают в паспорте кабеля.
