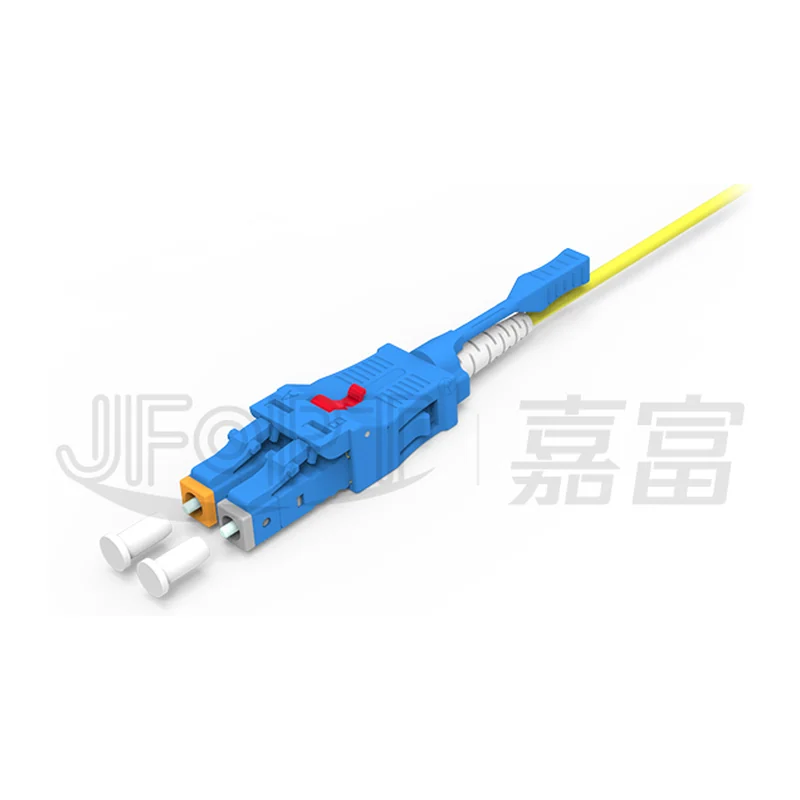

Оптический разъём и патч-корд LC JFOPC-LC
Одноволоконный разъём LC с защёлкой push-pull и патч-корды на нём: потери UPC до 0,15 дБ по классу, волокна OS2 и OM1–OM5, кабель 0,9–3,0 мм.
- Артикул
- JFOPC-LC
- Производитель
- JFOPT, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Входит в подборку «Оптоволокно, патч-корды и разъёмы»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- LC, push-pull защёлка
- Тип полировки
- одномод — UPC/APC, многомод — UPC
- Вносимые потери
- UPC ≤ 0,3 / 0,2 / 0,15 дБ; APC ≤ 0,3 / 0,2 дБ (по классу)
- Обратное отражение
- SM/APC ≥ 60/65 дБ; SM/UPC ≥ 50/55 дБ; MM/UPC ≥ 25/45 дБ
- Повторяемость
- ≤ 0,2 дБ
- Взаимозаменяемость
- ≤ 0,2 дБ
- Материал наконечника
- цирконий-керамика класса A (класс A zirconia)
- Тип волокна
- OS2, OM1, OM2, OM3, OM4, OM5
- Число волокон в патч-корде
- simplex, duplex, многоволоконный
- Внешний диаметр кабеля
- 0,9 / 2,0 / 3,0 мм
- Материал оболочки
- PVC, LSZH, PU, PE или по спецификации
- Цвет корпуса разъёма
- синий, зелёный, бежевый, aqua, фиолетовый
- Рабочая температура
- −20…+70 °C (по таблице на странице товара; в даташите Simplex Patch Cord для кабеля класса I указано −25…+70 °C)
- Температура хранения
- −40…+80 °C (по таблице на странице товара; в даташите −25…+70 °C)
- Усилие стыковки
- 40 Н
- Прочность патч-корда на растяжение
- 50 Н
- Допустимое натяжение кабеля 2,0 мм
- 60 Н длительно, 100 Н кратковременно
- Допустимое натяжение кабеля 3,0 мм
- 80 Н длительно, 150 Н кратковременно
- Минимальный радиус изгиба
- 60 мм динамический, 30 мм статический
- Конструкция кабеля
- волокно в покрытии, плотный буфер, арамидные нити, внешняя оболочка
- Стандарты
- YD/T 1272.1, IEC 61753–1:2018, IEC 61754–20:2012, IEC 61754–20–100:2012, TIA/EIA, ISO 9001:2015, RoHS
Описание
Разъём LC с защёлкой push-pull и патч-корды на его основе служат для межблочной оптической коммутации внутри аппаратуры, в кроссе и на оптической панели наземной станции. Наконечник из цирконий-керамики класса A, полировка UPC для одномодового и многомодового волокна и APC для одномодового; волокна OS2 и OM1–OM5, исполнения simplex, duplex и многоволоконное, кабель 0,9, 2,0 или 3,0 мм.
LC — компактный вариант для плотной коммутации: мельче SC, но не герметичен, в отличие от уличных разъёмов с резьбовым замком. Потери выбирают по классу: для UPC не более 0,3, 0,2 или 0,15 дБ, для APC — 0,3 или 0,2 дБ; повторяемость и взаимозаменяемость не хуже 0,2 дБ.
Механика: усилие стыковки 40 Н, прочность патч-корда на растяжение 50 Н, натяжение кабеля 2,0 мм — 60 Н длительно и 100 Н кратковременно, 3,0 мм — 80 и 150 Н. Радиус изгиба не меньше 60 мм в движении и 30 мм в укладке. Рабочий диапазон −20…+70 °C ограничивает установку приборным и отапливаемым объёмом.
Характеристики приведены по данным производителя: страница модели ↗
