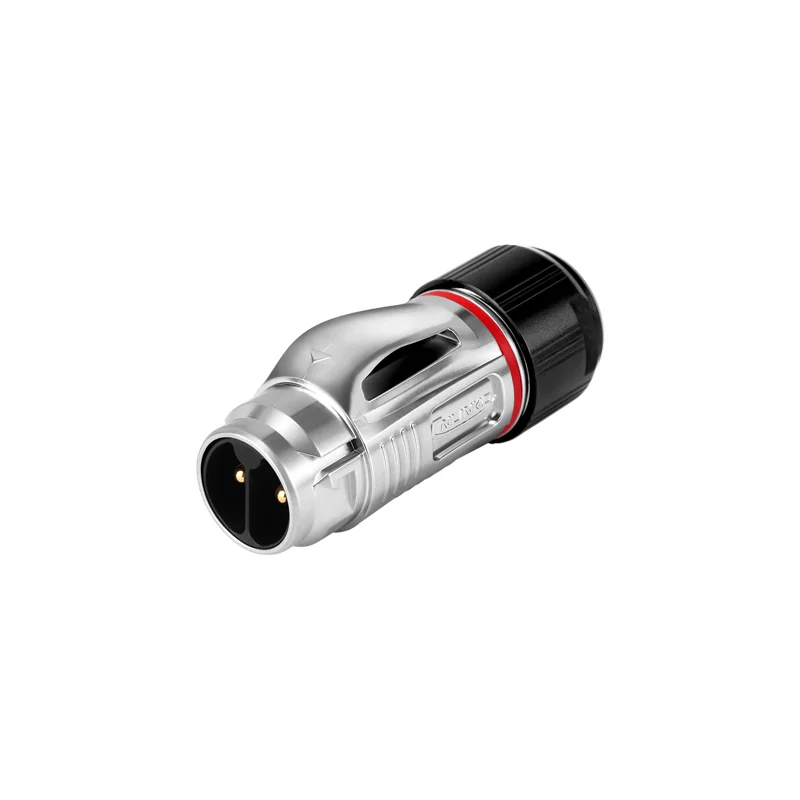

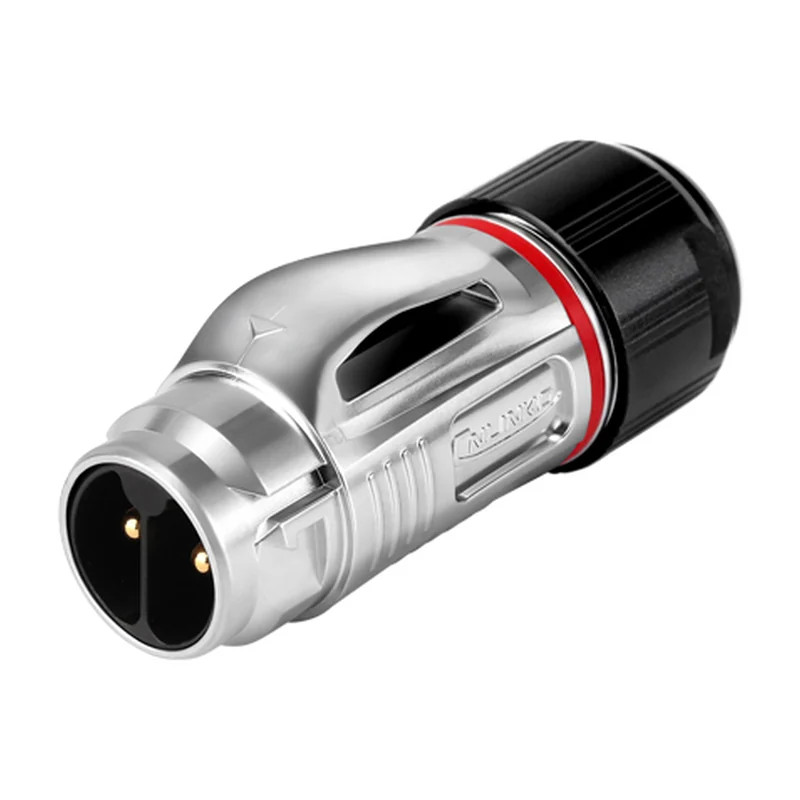

Круглый герметичный разъём CNLINKO BD-20, 2 контакта, 20 А, под винт, IP68
CNLINKO · Китай под заказ
BD-20-2 Pin

Круглый герметичный разъём CNLINKO BD-20, 2 контакта, 20 А, под винт, IP68

Силовой разъём с монтажом провода под винт — сборка в поле без паяльника: трёхточечная защёлка, провод 2,5–4,0 мм², −40…+85 °C.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BD-20-2 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
2 (Ø2,7 мм)
Номинальный ток
20 А
Напряжение
500 В AC
Степень защиты
IP68 / IPX9K
Тип соединения
Трёхточечная защёлка, монтаж винтом, ≥ 2000 циклов
Габариты
вилка Ø25,7 мм, длина 60–64,5 мм
Типоразмер
M20

Описание

Двухконтактный силовой разъём серии BD: провод крепится под винт, без пайки — жгут собирается или перебирается прямо на месте, из инструмента нужны отвёртка и съёмник изоляции.

Контакты Ø2,7 мм держат по 20 А при напряжении до 500 В AC, сечение провода 2,5–4,0 мм². Фиксация — трёхточечная защёлка с ресурсом ≥ 2000 циклов, рабочий диапазон −40…+85 °C, защита IP68/IPX9K. Монтаж под винт ремонтопригоден в поле, но со временем ослабевает — паяное соединение этого недостатка лишено.

Винтовой зажим требует контроля — после первых часов работы клеммы стоит подтянуть, многожильный провод под винтом подсаживается. Саму многожилку лучше опрессовать наконечником, а не заводить голой: иначе часть жил выдавливается из-под винта и сечение по факту падает.

Характеристики приведены по данным производителя: страница модели ↗
