BD-24-3 Pin

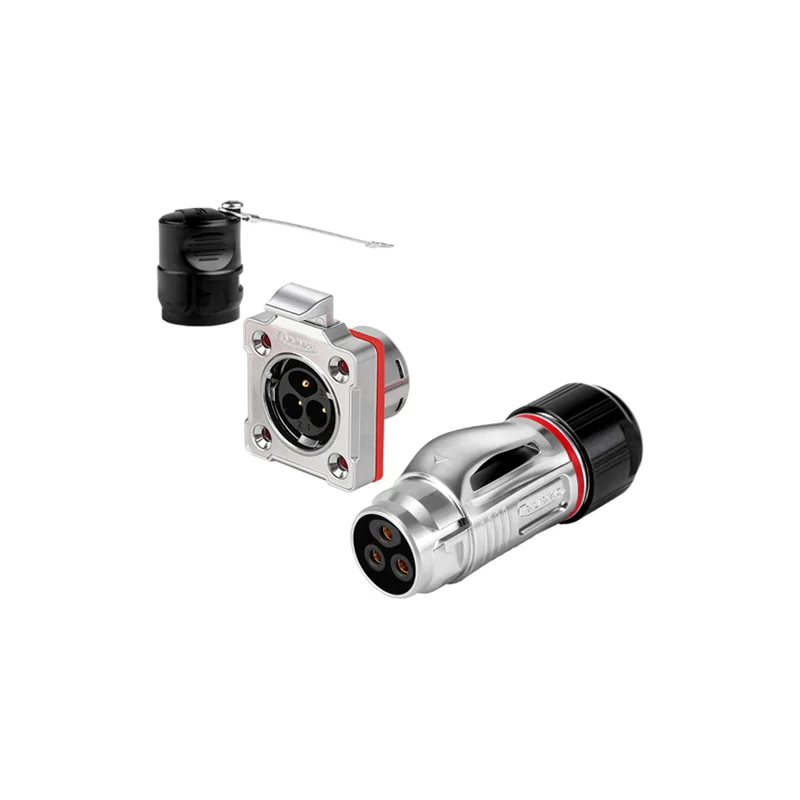

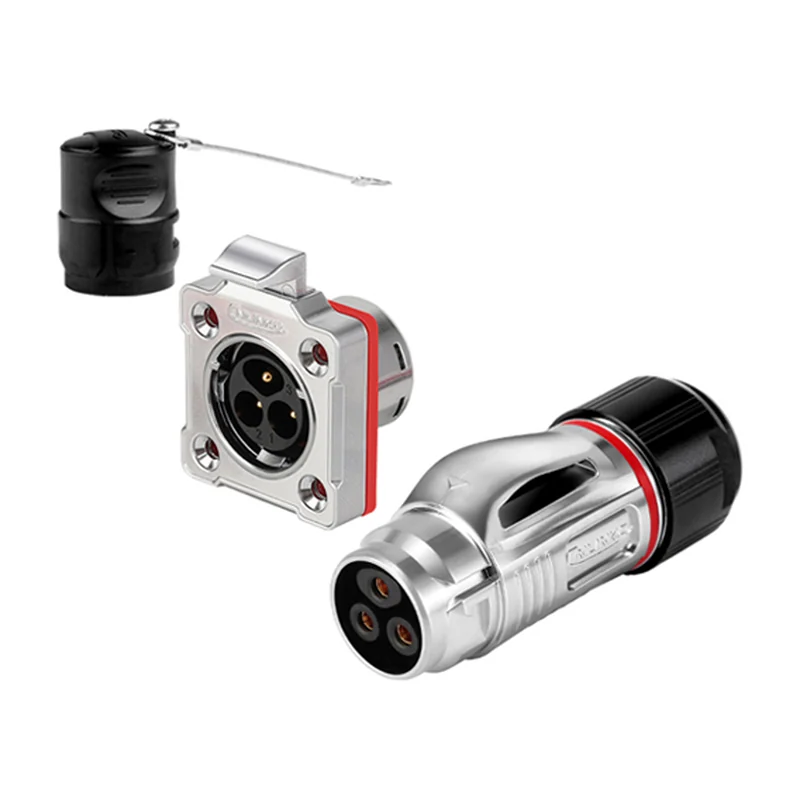

Круглый герметичный разъём CNLINKO BD-24, 3 контакта, 25 А, под винт, IP68
Силовая или трёхфазная линия на 25 А: контакты Ø3,0 мм, провод до 4 мм² под винт, кабель Ø10,5–14 мм, диапазон −40…+85 °C.
- Артикул
- BD-24-3 Pin
- Производитель
- CNLINKO, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Число контактов
- 3 (Ø3,0 мм)
- Номинальный ток
- 25 А
- Напряжение
- 300 В AC
- Степень защиты
- IP68 / IPX9K
- Тип соединения
- Трёхточечная защёлка, монтаж винтом
- Габариты
- вилка Ø29,4 мм, длина 70–75 мм
- Типоразмер
- M24
Описание
Трёхконтактный разъём серии BD в корпусе 24 мм — под трёхфазную линию мотора или силовую цепь с защитным проводником: наземные платформы, зарядные станции, генераторные установки.
Контакты Ø3,0 мм рассчитаны на 25 А каждый при напряжении до 300 В AC. Провод до 4 мм² заводится под винт, уплотнение принимает кабель Ø10,5–14 мм, диапазон −40…+85 °C, защита IP68/IPX9K.
Для трёхфазного подключения обе половины пары должны быть размечены одинаково — перепутанные фазы разворачивают мотор в обратную сторону. Кабель обязан попадать в указанный диапазон диаметров: на тонком уплотнитель не обжимается и заявленный IP68 остаётся только на бумаге.
Характеристики приведены по данным производителя: страница модели ↗
