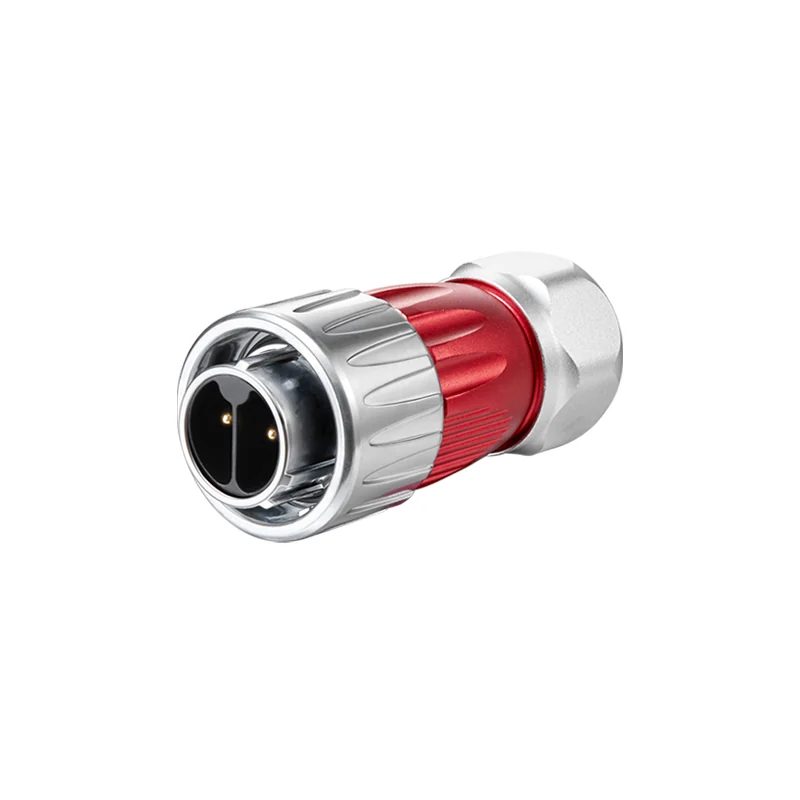

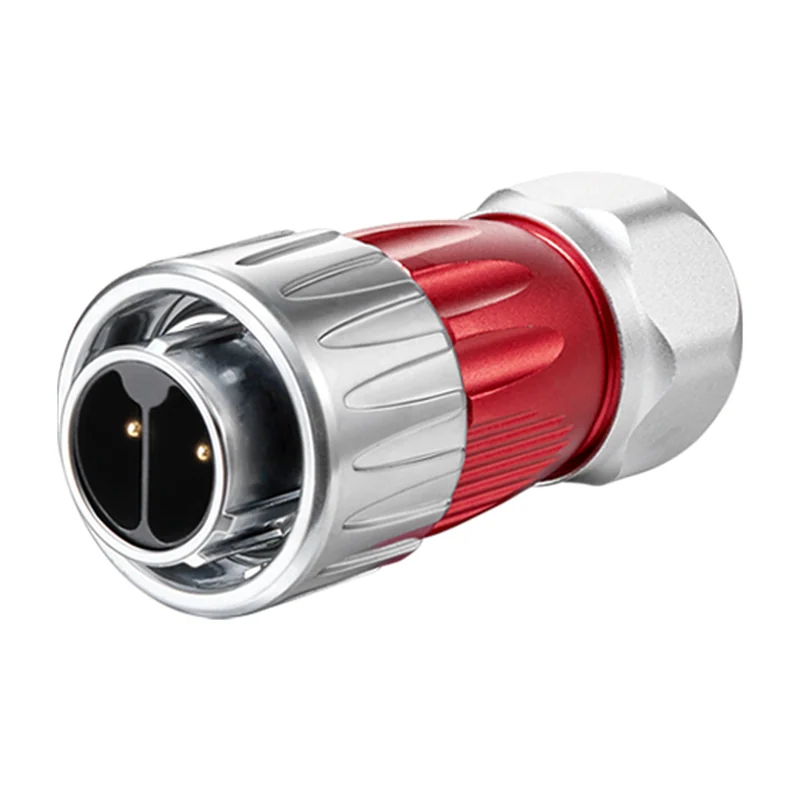

Круглый герметичный разъём CNLINKO DH-20, 2 контакта, 20 А, байонет, IP68
CNLINKO · Китай под заказ
DH-20-2 Pin

Круглый герметичный разъём CNLINKO DH-20, 2 контакта, 20 А, байонет, IP68

Силовой ввод с фиксацией одним поворотом: усилие разъединения ≥ 500 Н, провод до 4 мм², расширенный диапазон −40…+85 °C.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
DH-20-2 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
2 (Ø2,7 мм)
Номинальный ток
20 А
Напряжение
300 В AC
Степень защиты
IP68 / IPX9K
Тип соединения
байонет, трёхточечный замок, усилие разъединения ≥ 500 Н
Габариты
вилка Ø29 мм, длина 62–68 мм
Типоразмер
M20
Корпус
металл (цинковый и алюминиевый сплав)
Сечение провода
до 4,0 мм²

Описание

Двухконтактный силовой разъём серии DH: замок байонетный — муфта поворачивается и фиксируется по трём точкам, удерживая пару значительно жёстче, чем пластиковая защёлка.

Заявленное усилие разъединения ≥ 500 Н — это про технику, где кабель может зацепиться или потянуть: рывком такое соединение не разъединяется. Контакты Ø2,7 мм по 20 А, напряжение до 300 В AC, под провод до 4 мм². Корпус цельнометаллический, из цинкового и алюминиевого сплава, поэтому нижняя граница −40 °C, а не −25 °C, как у пластиковых серий.

Байонет фиксируется одним поворотом муфты и рассчитан не менее чем на 2000 сочленений, но под поворот нужен зазор вокруг корпуса; где важна стыковка одной рукой без поворота, берут нажимную защёлку серии LP.

Характеристики приведены по данным производителя: страница модели ↗
