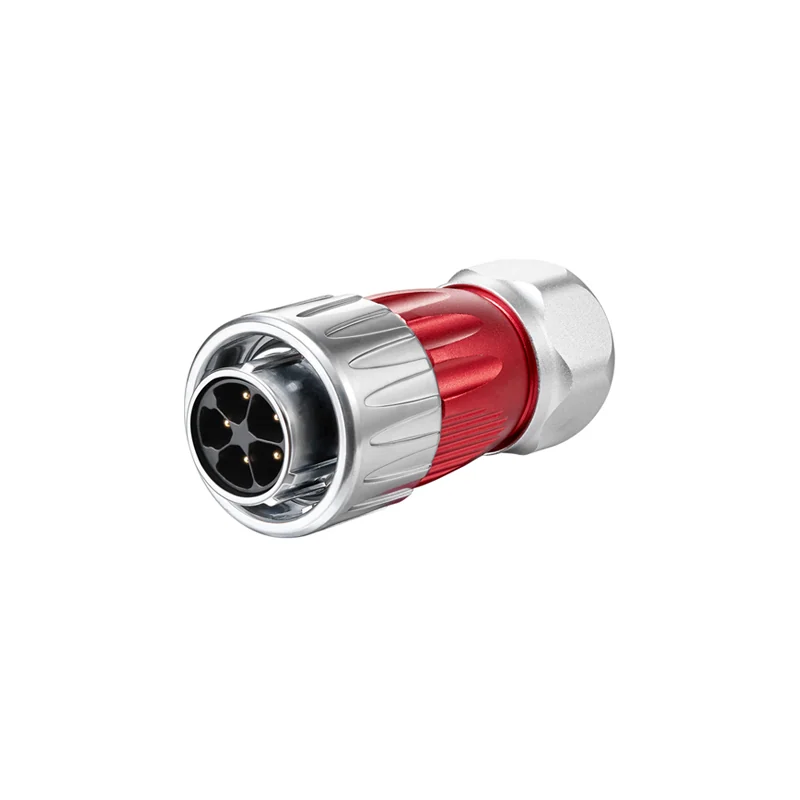

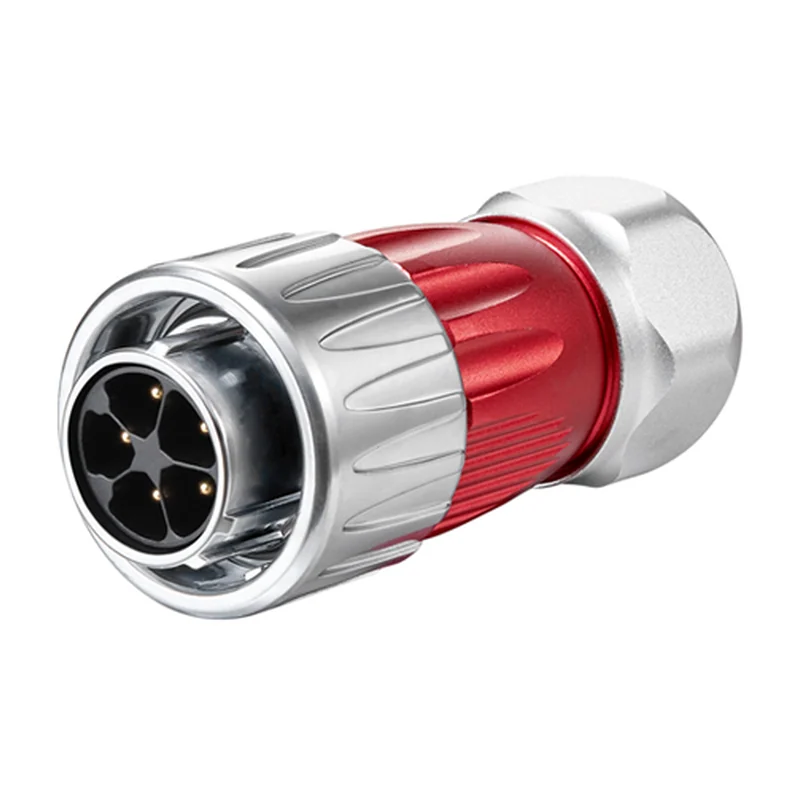

Круглый герметичный разъём CNLINKO DH-20, 5 контактов, 10 А, байонет, IP68
CNLINKO · Китай под заказ
DH-20-5 Pin

Круглый герметичный разъём CNLINKO DH-20, 5 контактов, 10 А, байонет, IP68

Пятиконтактный силовой ввод для регуляторов и обогрева при низких температурах: резьбовой байонет, провод до 1,5 мм², −40…+85 °C.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
DH-20-5 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
5 (Ø1,8 мм)
Номинальный ток
10 А
Напряжение
300 В AC
Степень защиты
IP68 / IPX9K
Тип соединения
байонет, трёхточечный замок, усилие разъединения ≥ 500 Н
Габариты
вилка Ø29 мм, длина 62–68 мм
Типоразмер
M20
Корпус
металл (цинковый и алюминиевый сплав)
Сечение провода
до 1,5 мм²
Кабель
Ø9–12 мм

Описание

Пятиконтактное исполнение DH-20 с резьбовым байонетным замком — силовой ввод, разделённый на несколько линий: питание регуляторов, цепи обогрева, подключение узлов, которые нельзя терять на вибрации и в мороз.

Контакты Ø1,8 мм рассчитаны на 10 А каждый при напряжении до 300 В AC, под пайку идёт провод до 1,5 мм². Диапазон −40…+85 °C сохраняется тот же, что у двухконтактного DH-20, но там весь ток идёт по одной паре толстых контактов — пятиконтактный берут, когда линий несколько, а ток на каждую умеренный.

Пять паяных соединений в 20-мм корпусе — работа плотная: жилы удобнее облудить заранее и развести по длине, чтобы термоусадка не наползала на соседний контакт. Герметичность обеспечивается только затянутой парой.

Характеристики приведены по данным производителя: страница модели ↗
