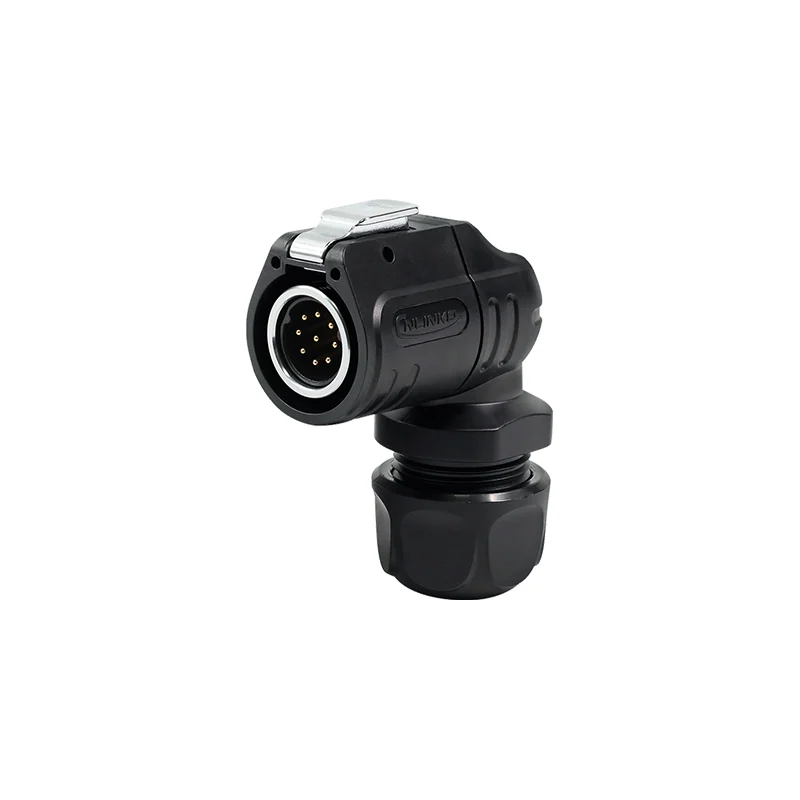

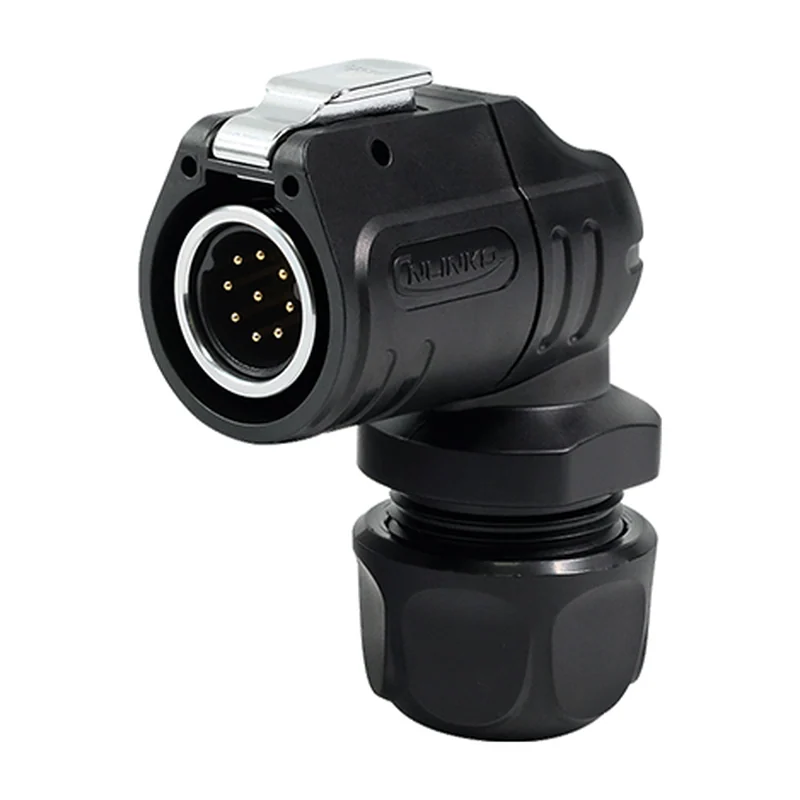

Разъём CNLINKO LP-16 9 контактов, угловой 90°, 5 А, IP68
Многожильный сигнальный жгут с боковым выводом кабеля: девять контактов, провод 0,34–0,5 мм², рабочий диапазон −25…+85 °C.
- Артикул
- LP-16-9 Pin 90°
- Производитель
- CNLINKO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: номинальный ток, рабочая температура — пришлём по запросу.
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Число контактов
- 9 (φ1,0 мм)
- Ток на контакт
- 5 А
- Напряжение
- 250 В AC
- Степень защиты
- IP68 / IPX9K
- Тип соединения
- Push-lock защёлка, угловой корпус 90°
- Габариты
- угловая вилка 47,8×24×55–62 мм
Описание
Девятиконтактный LP-16 с боковым выводом кабеля — под жгут телеметрии, датчиков или интерфейсных линий, который надо завести в корпус там, где прямой разъём не встаёт по глубине.
Девять контактов φ1,0 мм по 5 А при напряжении до 250 В AC, провод 0,34–0,5 мм² — это тонкие сигнальные жилы, а не силовые. Рабочий диапазон −25…+85 °C. От пятиконтактного LP-16 отличается только количеством цепей: корпус, ток и напряжение те же, поэтому выбор идёт исключительно от числа нужных линий.
Плотная сетка тонких контактов требует аккуратной пайки и поимённой разметки жил — перепутанная пара в девятижильном жгуте ищется дольше, чем паяется. Нижняя граница −25 °C: для техники, работающей в более сильный мороз, смотрите серии с расширенным температурным диапазоном.
Характеристики приведены по данным производителя: страница модели ↗
