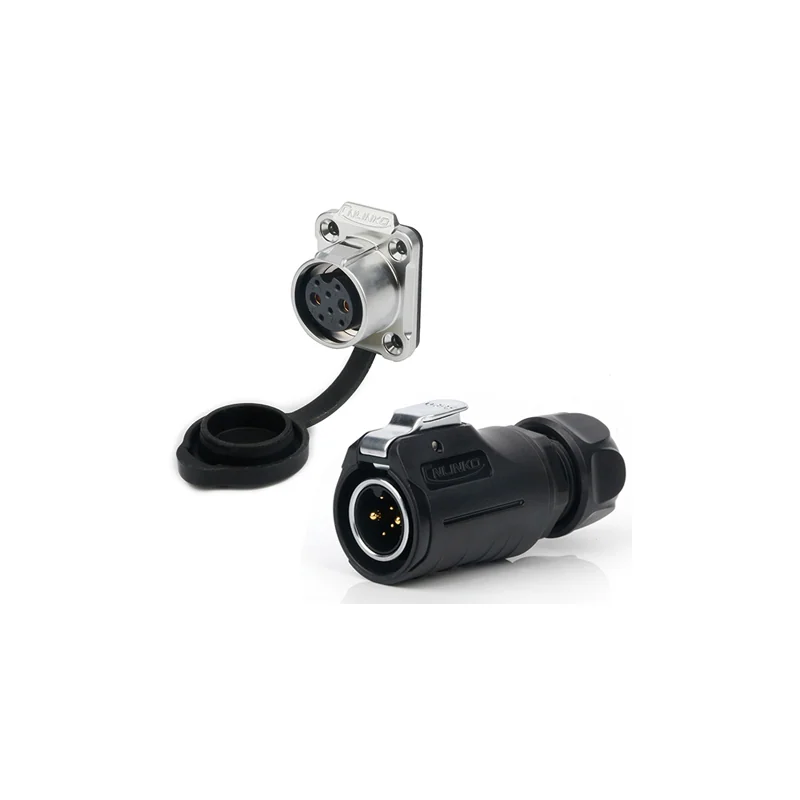

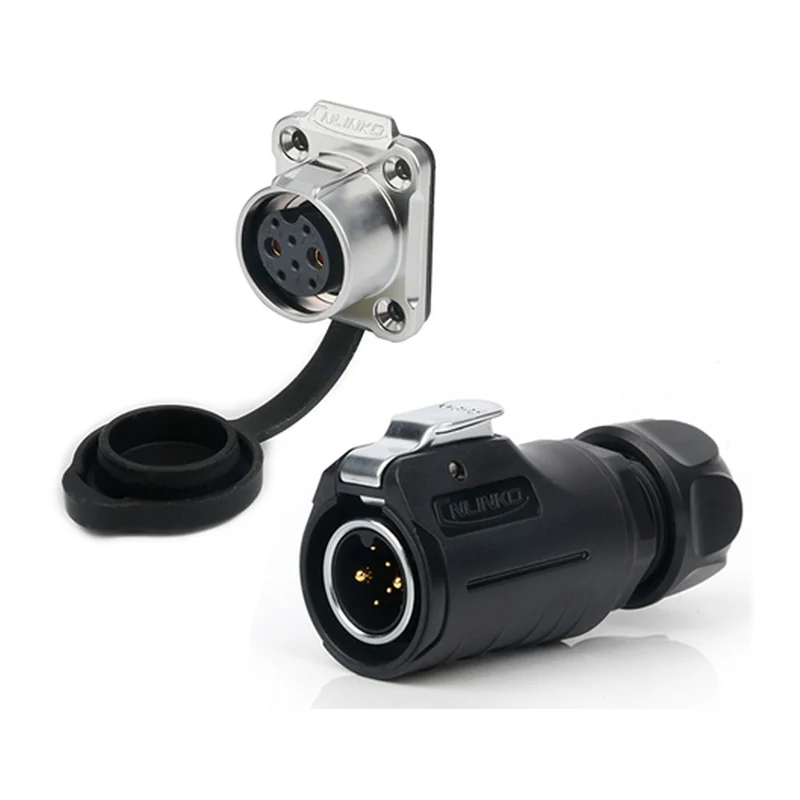

Гибридный герметичный разъём CNLINKO LP-20, 2+6 контактов, 20 А + 5 А, IP68
Гибридный разъём M20: два силовых контакта на 20 А и шесть сигнальных на 5 А, 250 В AC, IP68 и IPX9K — питание и управление одним кабелем.
- Артикул
- LP-20 2+6 Pin
- Производитель
- CNLINKO, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Типоразмер
- M20
- Конфигурация
- 2 силовых + 6 сигнальных
- Номинальный ток
- 20 А + 5 А
- Напряжение
- 250 В AC
- Кабель
- Ø10,0–12,0 мм
- Габариты
- Ø27,0 мм (с фиксатором 35,8 мм), длина 64,0–69,0 мм
- Степень защиты
- IP68 / IPX9K
Описание
Гибридный разъём M20: два силовых контакта и шесть сигнальных в одном корпусе. Одним кабелем к узлу идут и питание, и управление — так подключают приводы с обратной связью, подвесы и модули полезной нагрузки, где иначе пришлось бы вести два жгута и делать два отверстия в обшивке.
20 А по силовой паре и 5 А по сигнальным контактам при 250 В AC: шести линий хватает на шину управления, обратную связь и пару дискретных сигналов. Кабель Ø10,0–12,0 мм — под комбинированную конструкцию, где толстые силовые жилы и тонкие сигнальные лежат в одной оболочке.
Такой кабель подбирают отдельно: обычный силовой или чисто сигнальный по составу жил под эту распиновку не подходит.
Характеристики приведены по данным производителя: страница модели ↗
