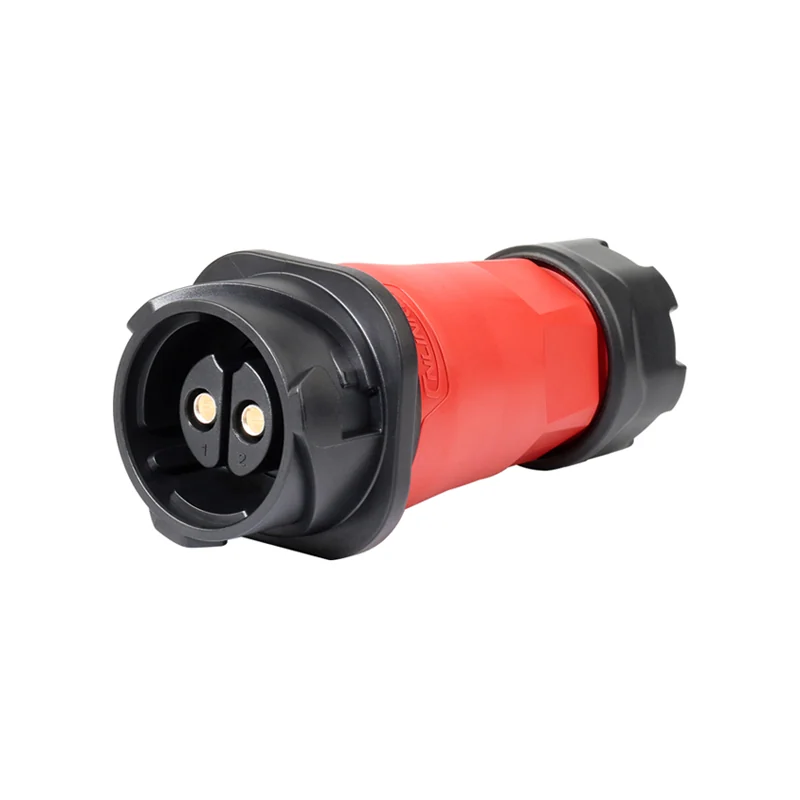

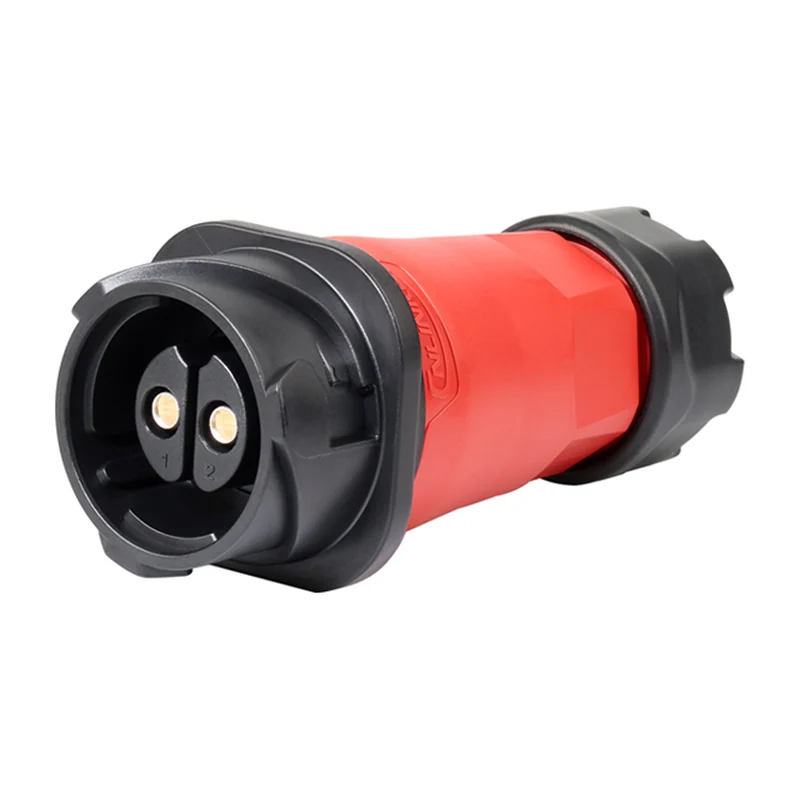

Круглый герметичный разъём CNLINKO DL-28, 2 контакта, 50 А, байонет, IP68
Силовой разъём M28 на два контакта: 50 А при 500 В AC, байонет со стопорным кольцом, IP68 — замена вилок IEC 60309 в стеснённых отсеках.
- Артикул
- DL-28-2 Pin
- Производитель
- CNLINKO, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Типоразмер
- M28
- Номинальный ток
- 50 А
- Напряжение
- 500 В AC
- Число контактов
- 2 (Ø4,0 мм)
- Фиксация
- байонет + стопорное кольцо
- Габариты
- Ø59,7 мм, длина 104,0–115,0 мм
- Степень защиты
- IP68
- Сечение провода
- 10–16 мм², под винт
- Кабель
- Ø12,5–15,0 мм
Описание
Силовой герметичный разъём типоразмера M28 на два контакта — вводная пара под питание энергоустановки, зарядного поста или силового отсека. Ставится на корпус и закрывает те же задачи, что промышленная вилка IEC 60309, там, где под неё не хватает места.
50 А при 500 В AC — уровень магистрального ввода, а не бортовой проводки: контакты Ø4,0 мм рассчитаны на толстую жилу и длительную нагрузку. Байонет со стопорным кольцом фиксируется поворотом, не расходится от вибрации и стыкуется одной рукой почти вслепую.
При подборе проверить диаметр кабеля под сальник и свободный объём за панелью — M28 требует заметной глубины. Коммутировать такие контакты под нагрузкой не следует.
Характеристики приведены по данным производителя: страница модели ↗
