Штыревые линейки и IDC-разъёмы: Connfly
Connfly отвечает за ту мелочь на плате, без которой узел не соберётся: штыревые и гнездовые линейки, IDC-разъёмы, клеммники и разъёмы PH, XH и GH.
Линейки выпускаются с шагом от 1,27 до 5,08 мм, вилки в кожухе и IDC-розетки на шлейф — на 4–68 контактов. Для дронов важны разъёмы типов PH (2,0 мм), XH (2,5 мм) и GH (1,25 мм) — на них собраны балансировочные выводы батарей, порты полётных контроллеров и периферии. Кроме того, в разделе есть разъёмы FPC/FFC и ZIF с шагом от 0,5 мм, винтовые и разъёмные клеммники, гнездо USB Type-C и краевой разъём для печатной платы.
Сверяют по: шаг, число контактов, тип, монтаж, ток длительный, напряжение
Весь раздел «Штыревые линейки и IDC-разъёмы» Все позиции Connfly
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Шаг | Число контактов | Ток длительный | Напряжение |
|---|---|---|---|---|
| DS1021Connfly | 2,54 мм | 1×1…1×40, 2×2…2×40, 3×3…3×40 | 3 А макс. | 250 В AC/DC |
| DS1022Connfly | 2,54 мм | 1×1…1×40, 2×2…2×40, 3×3…3×40 | 3 А макс. | 250 В AC/DC |
| DS1023Connfly | 2,54 мм | 1×2…1×40, 2×2…2×40, 3×3…3×40 | 3 А макс. | 250 В |
| DS1013Connfly | 2,54 мм | 6…64 | 3 А макс. | 125 В AC/DC |
| DS1016Connfly | 2,54 мм | 4…64 | 3 А макс. | 125 В AC/DC |
| DS1025-01Connfly | 2,00 мм | 1×1…1×40 | 2 А макс. | 250 В AC/DC |
| DS1025-05Connfly | 2,00 мм | 2×2…2×40 | 2 А макс. | 250 В AC/DC |
| DS1026-01Connfly | 2,00 мм | 1×2…1×40 | 1,5 А макс. | 30 В |
| DS1014Connfly | 2,00 мм | 10…64 | 2 А макс. | 125 В AC/DC |

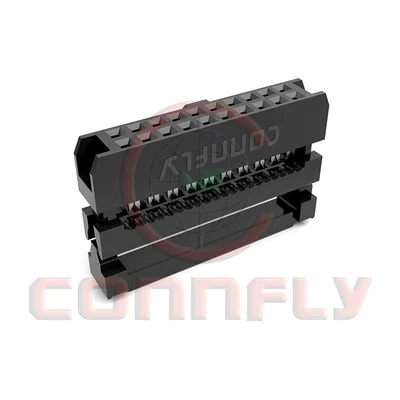

| DS1017Connfly | 2,00 мм | 10…68 | 2 А макс. | 125 В AC/DC |
| DS1031-01Connfly | 1,27 мм | 1×1…1×50 | 1 А макс. | 250 В AC/DC |
| DS1065-01Connfly | 1,27 мм | 1×2…1×40 | — | — |

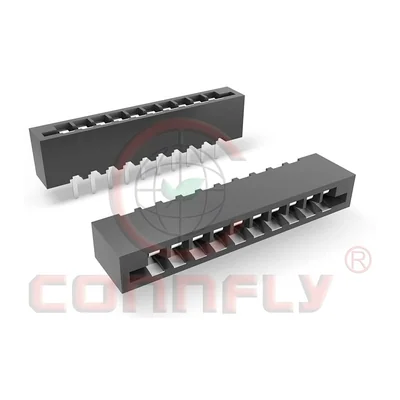

| DS1020Connfly | 2,54 мм | 2…27 | 3 А макс. | 125 В AC/DC |
| DS1020-09Connfly | 0,50 мм | 4…60 | 0,5 А макс. | 50 В AC/DC |

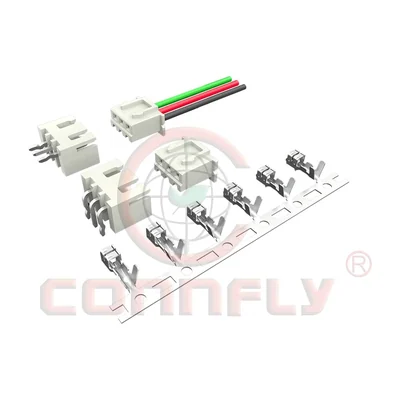

| DS1069Connfly | 2,50 мм | 2…20 | 3 А макс. | 250 В AC/DC |
| DS1066Connfly | 2,00 мм | 2…15 | 2 А макс. | 100 В AC/DC |
| DS1147-04Connfly | 1,25 мм | 2…20 | — | — |

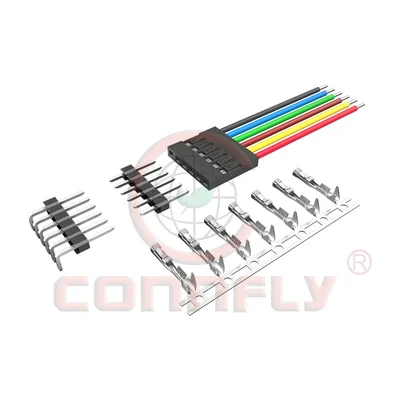

| DS1071Connfly | 2,54 мм | 1×1…1×40, 2×2…2×40 | 3 А (22 AWG) | 250 В |
| DS1159-02Connfly | 5,0 / 5,08 мм | 2…24 | 10 А макс. | 300 В AC/DC |
| DS1144-03Connfly | 0,5 мм | 24 | 3 А макс. | 5 В |
| DS1021-01Connfly | 2,54 мм | 1×1…1×40, 2×2…2×40 | 3 А, не более | 250 В перем./пост. |

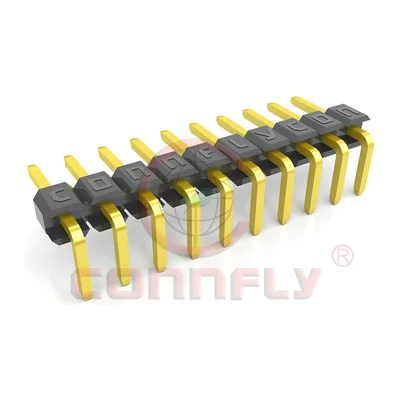

| DS1025-02Connfly | 2,00 мм | 1×2…1×40 (в таблице производителя — от 1×1) | 1,5 А (по таблице производителя — 2 А, данные расходятся) | 250 В перем./пост. |
| DS1025-08Connfly | 2,00 мм | 2×2…2×40 | 1,5 А (в таблице производителя — 2 А, данные расходятся) | 250 В перем./пост. |
| DS1029-04Connfly | 2,54 мм | 2×2…2×40 | 3 А, не более | 250 В перем./пост. |
