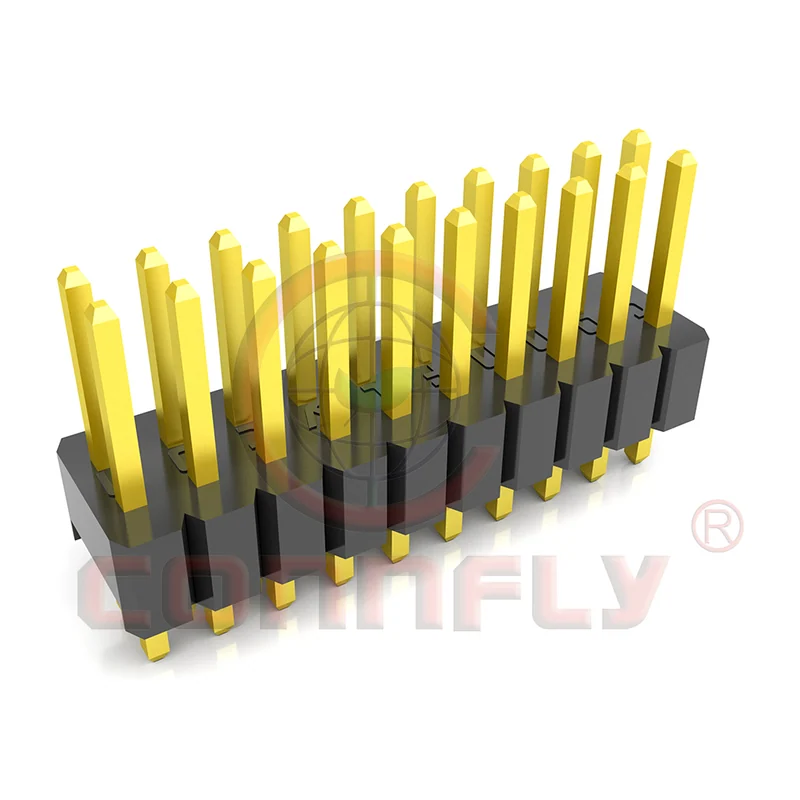

Линейка штыревая Connfly DS1031–06
Двухрядная штыревая линейка с шагом 1,27 мм для плотных межплатных соединений с большим числом сигнальных цепей.
- Артикул
- DS1031-06
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- линейка штыревая (вилка), плата — плата
- Шаг
- 1,27 мм
- Число контактов
- 2×2…2×40 (в таблице производителя — до 2×50, требует подтверждения)
- Типоразмер
- двухрядная, вертикальная
- Монтаж
- вертикальный, в отверстия (THT)
- Ток длительный
- 1 А, не более
- Сопротивление контакта
- не более 20 мОм
- Сопротивление изоляции
- не менее 500 МОм (в таблице производителя указано 1000 МОм — расхождение с чертежом)». Для тендера безопаснее заявлять 500 МОм
- Испытательное напряжение
- 300 В перем., 1 мин
- Рабочая температура
- −40…+105 °C
- Температура пайки
- 260± 5 °C
- Изолятор
- PA-9T, UL94 V-0, чёрный
- Материал контактов
- медный сплав
- Покрытие контактов
- золото
- Упаковка
- туба / коробка
Описание
Двухрядное исполнение с шагом 1,27 мм, число контактов 2×2…2×50. Вертикальный выход штырей, монтаж в отверстия платы. Половинный шаг относительно 2,54 мм позволяет вывести до сотни цепей на планке разумной длины.
Ток до 1 А на контакт — это сигнальный разъём, для силовых цепей он не предназначен. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 300 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 260± 5 °C.
Изолятор — PA-9T класса UL94 V-0, выдерживает бессвинцовые термопрофили. Контакты из медного сплава с золотым покрытием. Поставка в тубах или коробках.
При шаге 1,27 мм критична точность разводки и качество трафарета: перемычки припоя между соседними контактами — основная причина брака. Применяется в модулях памяти, платах расширения контроллеров, отладочных интерфейсах с высокой плотностью цепей.
Характеристики приведены по данным производителя: страница модели ↗
