Разъём FPC/FFC Connfly DS1020–08

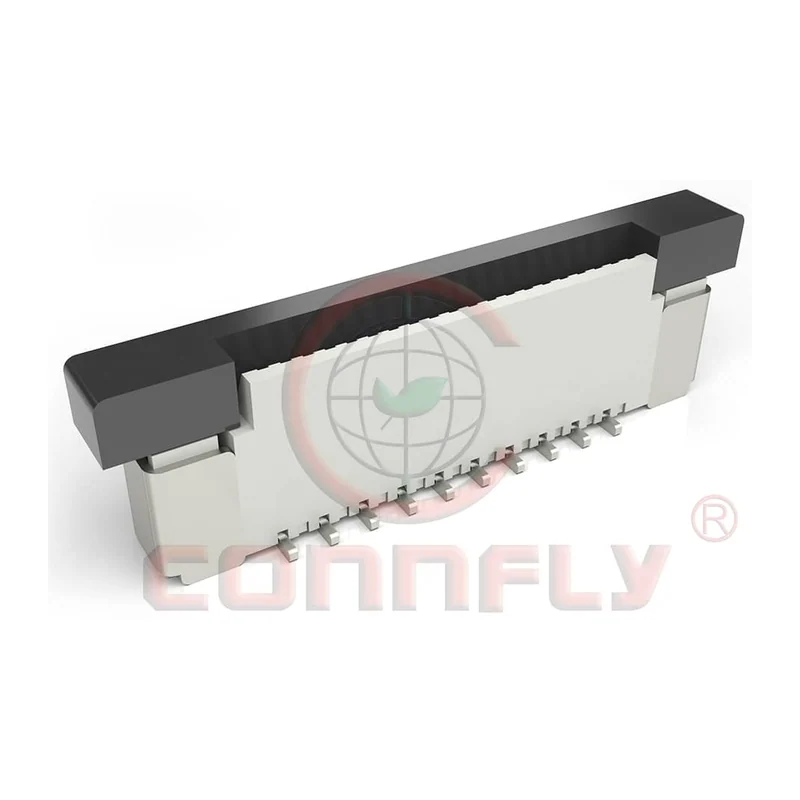

Разъём для гибких шлейфов FPC/FFC с шагом 0,50 мм и механизмом нулевого усилия: шлейф вставляется свободно, поворотная крышка прижимает его к контактам.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1020-08
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: разъём FPC/FFC, ZIF, провод — плата
Шаг: 0,50 мм
Число контактов: 4…39
Типоразмер: вертикальный ввод шлейфа, откидная крышка
Монтаж: поверхностный (SMD)
Ток длительный: 0,5 А, не более
Напряжение: 50 В перем./пост.
Сопротивление контакта: не более 30 мОм; испытательное напряжение: 100 В перем., 1 мин (в чертеже — 250 В); рабочая температура: −25…+85 °C». По каждому пункту брать худшее значение из двух и в спецификации давать ссылку на редакцию чертежа
Сопротивление изоляции: не менее 100 МОм
Испытательное напряжение: 100 В перем., 1 мин
Рабочая температура: −20…+85 °C
Температура пайки: 250± 5 °C
Изолятор: пластик, UL94 V-0, цвет слоновой кости
Материал контактов: медный сплав
Покрытие контактов: олово
Упаковка: лента в катушке

Описание

Разъём под гибкий печатный шлейф с шагом 0,50 мм, число контактов от 4 до 39. Механизм ZIF (zero insertion force): шлейф заводится в открытый разъём без усилия, затем откидная крышка опускается и прижимает проводники к контактам. Это исключает истирание контактных площадок шлейфа при монтаже.

Ввод шлейфа вертикальный (сверху), корпус под поверхностный монтаж, поставка на ленте в катушке — исполнение рассчитано на автоматическую сборку.

Ток 0,5 А на контакт, напряжение 50 В переменного или постоянного тока — это сигнальный разъём для интерфейсов дисплеев, камер и датчиков. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 100 МОм, испытательное напряжение 100 В переменного тока в течение минуты.

Рабочий диапазон −20…+85 °C — уже, чем у штыревых линеек, что нужно учитывать при внешнем размещении узла. Изолятор класса UL94 V-0, цвет слоновая кость, контакты из медного сплава с оловянным покрытием. Температура пайки 250± 5 °C.

Характеристики приведены по данным производителя: страница модели ↗
