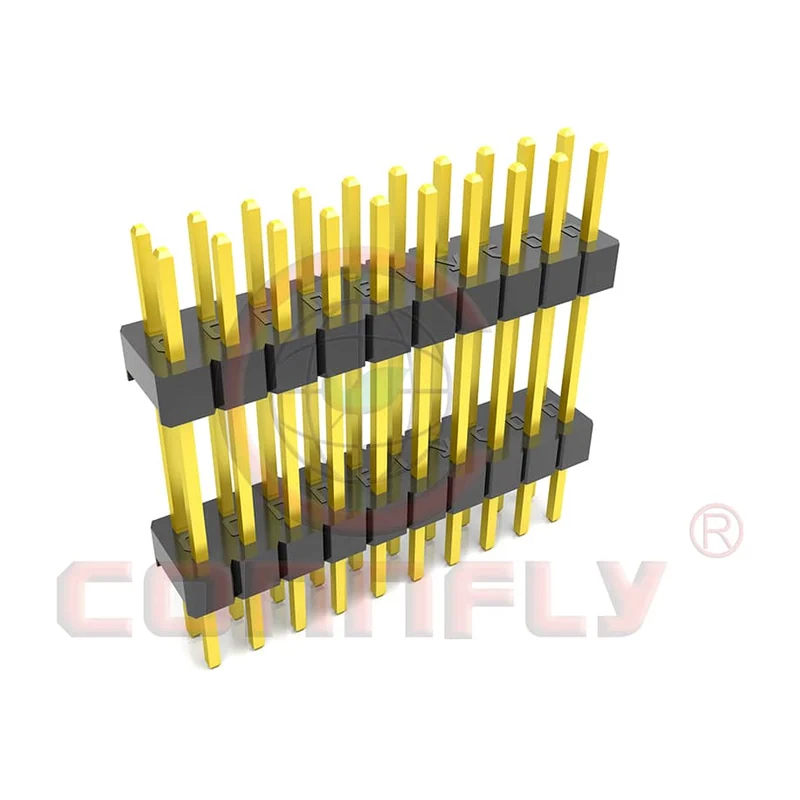

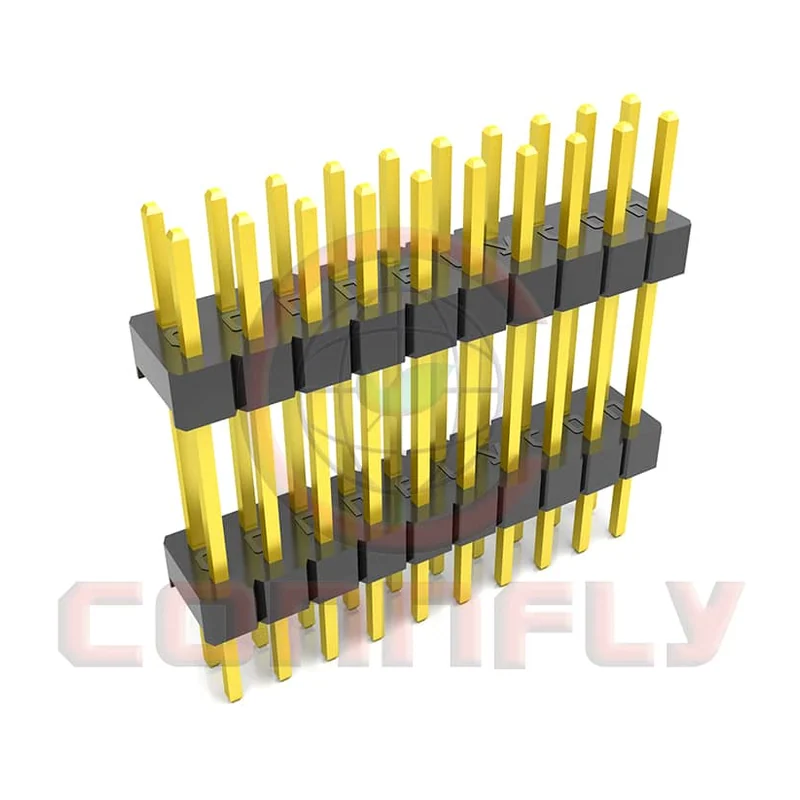

Проходная штыревая линейка Connfly DS1030-02, шаг 2,0 мм, 2 ряда
Двухрядная проходная штыревая линейка с шагом 2,00 мм для этажной сборки плат в компактных корпусах.
- Артикул
- DS1030-02
- Производитель
- Connfly, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Платные разъёмы и межплатные соединители»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- штыревая проходная линейка для этажерки, соединение плата — плата
- Шаг
- 2,00 мм
- Число контактов
- 2×2…2×40 по таблице производителя (в чертеже диапазон начинается с 2×1)
- Типоразмер
- двухрядная, вертикальная, удлинённый вывод
- Монтаж
- вертикальный, в отверстия (THT)
- Ток длительный
- 1,5 А (в таблице производителя — 2 А, данные расходятся)
- Напряжение
- 250 В перем./пост.
- Сопротивление контакта
- не более 20 мОм
- Сопротивление изоляции
- не менее 1000 МОм
- Испытательное напряжение
- 500 В перем., 1 мин
- Температура пайки
- 250± 5 °C
- Изолятор
- PA-9T, UL94 V-0, чёрный
- Материал контактов
- медный сплав
- Покрытие контактов
- золото
- Упаковка
- пакет
Описание
Двухрядное исполнение 2×2…2×40 с шагом 2,00 мм и удлинённым нижним выводом. Контакт проходит через плату насквозь, что позволяет собирать модули этажами и одновременно продолжать цепь на нижнюю плату.
Ток до 2 А на контакт, напряжение 250 В переменного или постоянного тока. Переходное сопротивление не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 500 В переменного тока в течение минуты. Температура пайки 250± 5 °C.
Изолятор — высокотемпературный полиамид PA-9T класса UL94 В-0, контакты из медного сплава с золотым покрытием. Поставка в пакетах.
Относительно шага 2,54 мм даёт выигрыш по площади примерно в полтора раза при том же числе контактов, но требует более аккуратной пайки и снижает допустимый ток на контакт до 2 А.
Характеристики приведены по данным производителя: страница модели ↗
