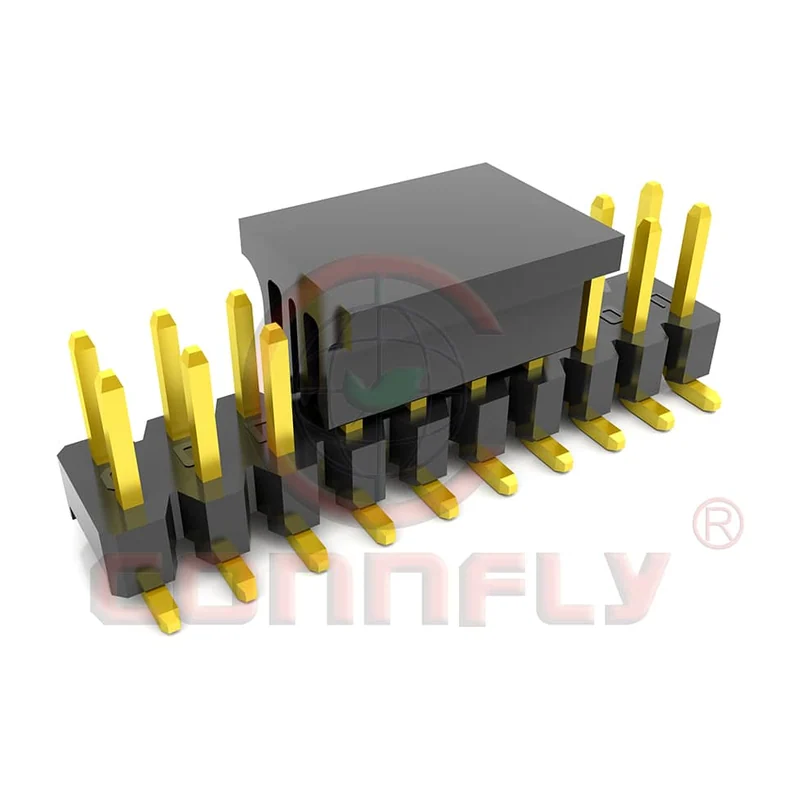

Линейка штыревая Connfly DS1025–08

Двухрядная штыревая линейка с шагом 2,00 мм под поверхностный монтаж — для автоматизированной сборки плат без сверления отверстий под разъём.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1025-08
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: линейка штыревая (вилка), плата — плата
Шаг: 2,00 мм
Число контактов: 2×2…2×40
Типоразмер: двухрядная, вертикальная
Монтаж: поверхностный (SMD)
Ток длительный: 1,5 А (в таблице производителя — 2 А, данные расходятся)»
Напряжение: 250 В перем./пост.
Сопротивление контакта: не более 20 мОм
Сопротивление изоляции: не менее 1000 МОм
Испытательное напряжение: 500 В перем., 1 мин
Рабочая температура: −40…+105 °C
Температура пайки: 260± 5 °C
Изолятор: высокотемпературный термопласт (по таблице производителя — PA-9T), UL94 V-0, чёрный»
Материал контактов: медный сплав
Покрытие контактов: золото
Упаковка: туба / лента

Описание

Двухрядное исполнение 2×2…2×40 с шагом 2,00 мм, вертикальный выход штырей, планарные выводы под поверхностный монтаж. Подходит для установки автоматом и пайки в конвекционной печи вместе с остальными компонентами платы.

Ток до 2 А на контакт, напряжение 250 В переменного или постоянного тока. Переходное сопротивление не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 500 В переменного тока в течение минуты. Температура пайки 260± 5 °C — с запасом под бессвинцовые профили оплавления. Рабочий диапазон −40…+105 °C.

Изолятор из PA-9T класса UL94 V-0 выдерживает полный термопрофиль печи. Контакты из медного сплава с золотым покрытием. Поставка в тубах или на ленте — второй вариант нужен для установки автоматом.

Ограничение поверхностного монтажа — меньшая механическая прочность крепления по сравнению с монтажом в отверстия: при частом сочленении и расчленении разъёма планарные выводы нагружаются на отрыв, поэтому кабельные соединения с частой переборкой лучше вести на выводных исполнениях.

Характеристики приведены по данным производителя: страница модели ↗
