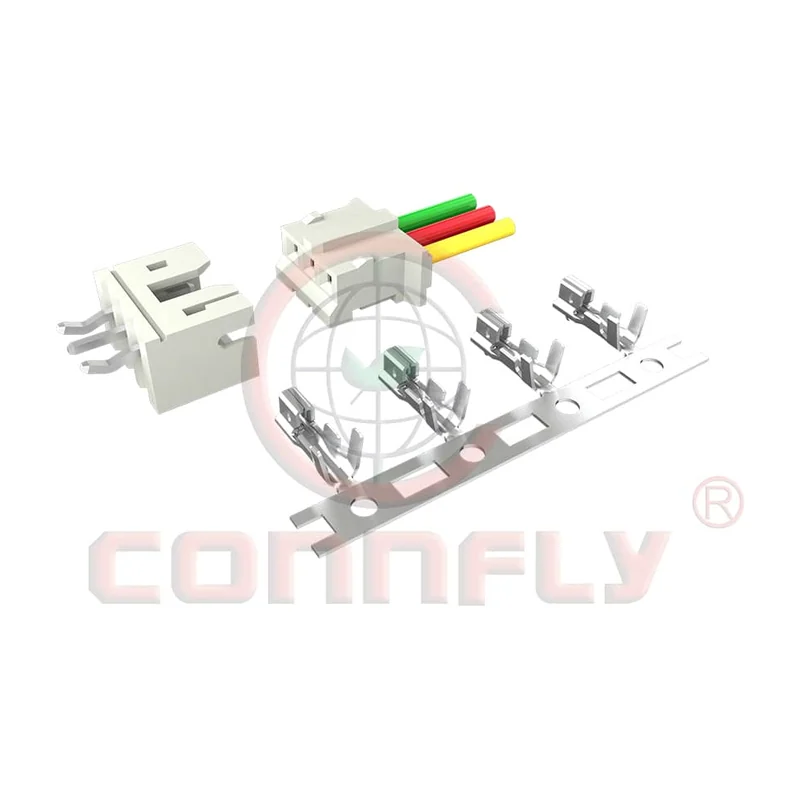

Разъём DS1066 типа PH, шаг 2,0 мм, вилка и корпус, 2–15 конт.
Комплект вилка + корпус типа PH 2,0 мм под провод 24–28 AWG — питание и сигнальные линии малых плат, где XH 2,5 мм велик.
- Артикул
- DS1066
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Шаг
- 2,00 мм
- Число контактов
- 2…15
- Число контактов
- медный сплав, лужение
- Рабочая температура
- −25…+85 °C
- Ток длительный
- 2 А макс.
- Напряжение
- 100 В AC/DC
- Габариты
- вилка: Д=(N+1)×2,0 мм, Ш 4,8 мм, В 6,0 мм; корпус: Д=N×2,0+1,8 мм, Ш 4,5 мм, В 6,35 мм (N=2–15)
Описание
Комплект PH 2,0 мм — вилка на плату плюс корпус на провод с обжимными контактами. Принцип тот же, что у XH, но шаг мельче: применяется на питание и сигнальные линии небольших плат, где корпус XH уже не помещается.
Шаг 2,00 мм, 2…15 контактов, ток до 2 А, напряжение 100 В AC/DC, провод 24–28 AWG, диапазон −25…+85 °C. Против 3 А и 250 В у XH это плата за компактность, и ограничение стоит проверять именно на цепях питания.
Провод толще 24 AWG в контакт не заходит. Обжимной инструмент нужен свой, под профиль PH; корпуса PH и XH внешне похожи, но между собой не стыкуются — при закупке готовых жгутов это частая ошибка.
Характеристики приведены по данным производителя: страница модели ↗
