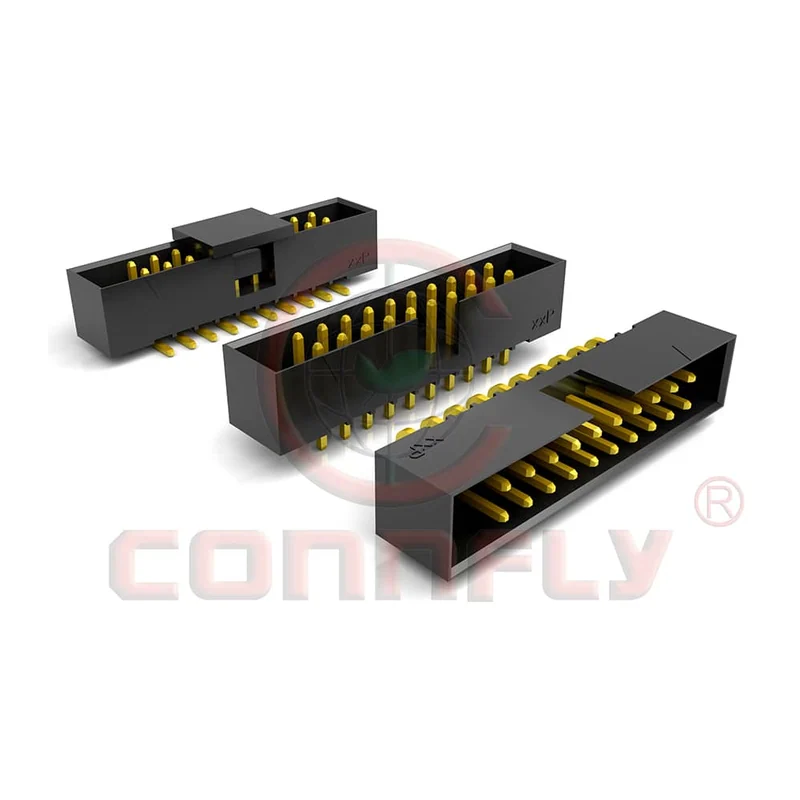

Вилка в кожухе Connfly DS1014, шаг 2,0 мм, 10–64 контакта, 2 А
Ключеванная вилка 2,0 мм в кожухе под шлейф 1,0 мм — компактная замена box header 2,54 мм при дефиците места.
- Артикул
- DS1014
- Производитель
- Connfly, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: тип, монтаж — пришлём по запросу.
Входит в подборку «Платные разъёмы и межплатные соединители»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Шаг
- 2,00 мм
- Материал контактов
- медный сплав, золочение
- Рабочая температура
- −40…+105 °C
- Ток длительный
- 2 А макс.
- Напряжение
- 125 В AC/DC
- Число контактов
- 10…64
Описание
Двухрядная вилка в пластиковом кожухе с ключом-прорезью: ответная розетка садится только одной стороной, перевернуть шлейф при сборке не получится. Монтируется на плату и служит межплатным интерфейсом внутри корпуса.
Шаг 2,00 мм вместо привычных 2,54 сокращает длину гребёнки при той же разрядности — от 10 до 64 контактов. Ток 2 А, напряжение 125 В AC/DC, золочёные контакты, диапазон −40…+105 °C. Работает с плоским шлейфом с шагом жил 1,0 мм.
Шлейф 1,27 мм от разъёмов 2,54 сюда не подойдёт — нужен именно 1,0 мм и розетка того же семейства, например DS1017. Перед разводкой уточните положение первого контакта относительно ключа кожуха.
Характеристики приведены по данным производителя: страница модели ↗
