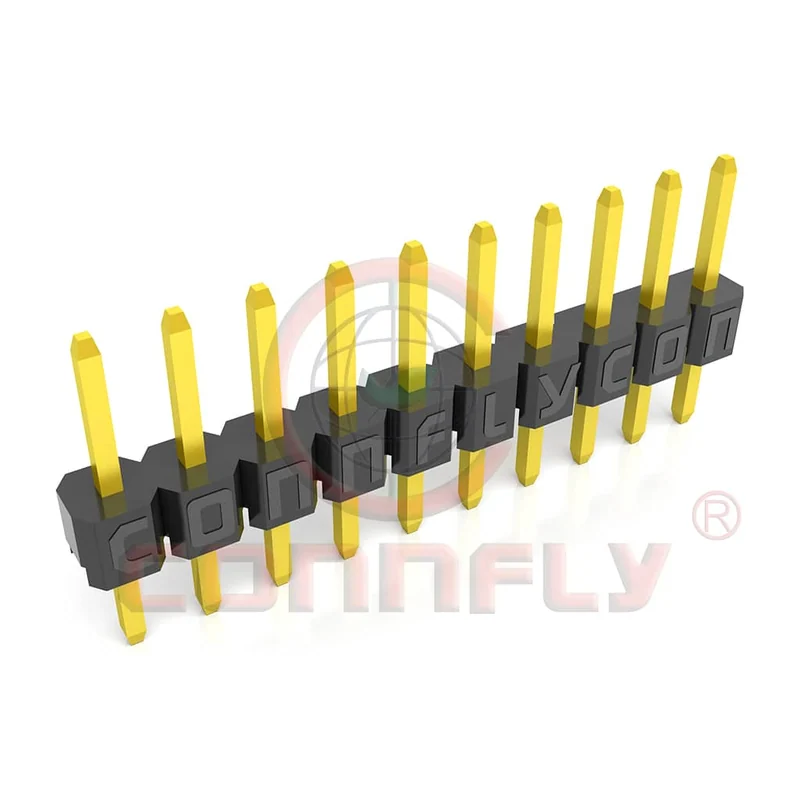

Штыревая линейка DS1025–01, шаг 2,0 мм, 1 ряд, прямая

Однорядная гребёнка 2,0 мм для компактных плат, где шаг 2,54 мм не проходит по площади: приёмники, ESC-платы, модули датчиков.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1025-01
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Шаг: 2,00 мм
Число контактов: 1×1…1×40
Число контактов: медный сплав, золочение
Рабочая температура: −40…+105 °C
Ток длительный: 2 А макс.
Напряжение: 250 В AC/DC

Описание

Однорядная штыревая линейка с шагом 2,0 мм — уплотнённая альтернатива стандартной гребёнке 2,54 мм. Ставится на приёмники, платы ESC, модули датчиков и прочие небольшие платы, где ряд контактов не помещается по площади.

Шаг 2,0 мм заметно экономит длину при том же числе контактов, но имеет свою цену: ток снижен до 2 А против 3 А у серии 2,54 мм, а привычные перемычки и шлейфы Dupont сюда не подходят — ответную часть берут строго своего шага. Напряжение 250 В AC/DC и диапазон −40…+105 °C те же.

Длина до 1×40 контактов. Ручная пайка при таком шаге требует аккуратности: перемычки припоя между соседними контактами вероятнее, чем на 2,54 мм.

Характеристики приведены по данным производителя: страница модели ↗
