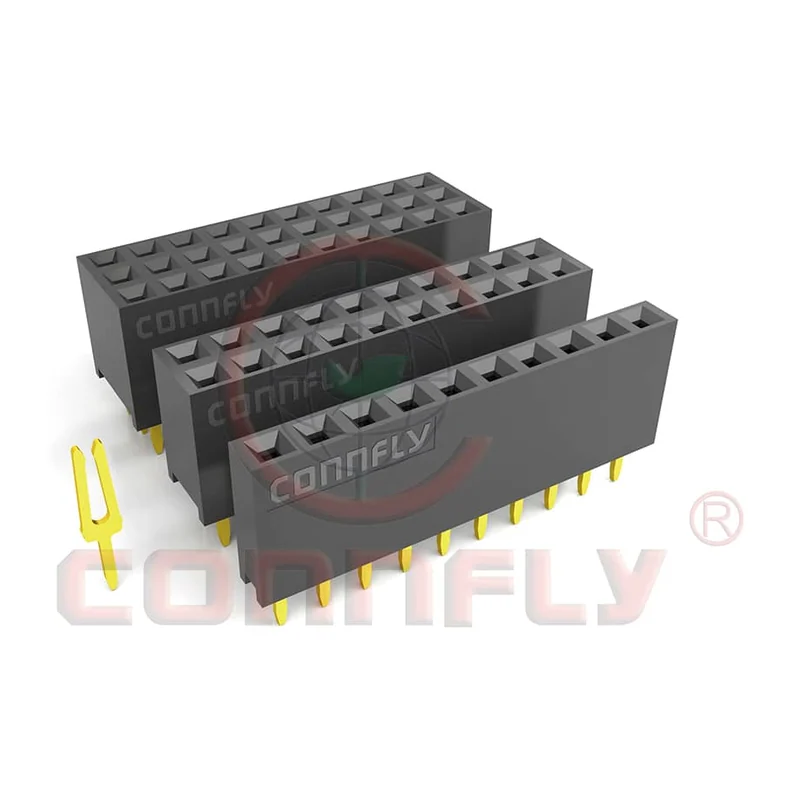

Гнездовая линейка DS1023, шаг 2,54 мм, прямая

Ответная гнездовая часть к гребёнке 2,54 мм: посадка съёмных плат, модулей приёмника и телеметрии на несущую плату.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1023
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Шаг: 2,54 мм
Число контактов: 1×2…1×40, 2×2…2×40, 3×3…3×40
Число контактов: медный сплав, золото по никелю
Рабочая температура: −40…+105 °C
Ток длительный: 3 А макс.
Напряжение: 250 В

Описание

Гнездовая линейка с шагом 2,54 мм — ответная часть к штыревой гребёнке. Ею сажают на несущую плату съёмные модули: приёмник, телеметрию, платы расширения, которые надо снимать без выпаивания.

Ряды 1×, 2× и 3× длиной до 40 контактов, 3 А и 250 В на контакт, диапазон −40…+105 °C. Покрытие золото по никелю держит больше циклов стыковки, чем тонкое Gold Flash: для разъёма, который многократно разбирают, это существенная разница.

Высота гнезда задаёт зазор между платами — её сверяют с высотой компонентов, попадающих под модуль, ещё на этапе компоновки.

Характеристики приведены по данным производителя: страница модели ↗
