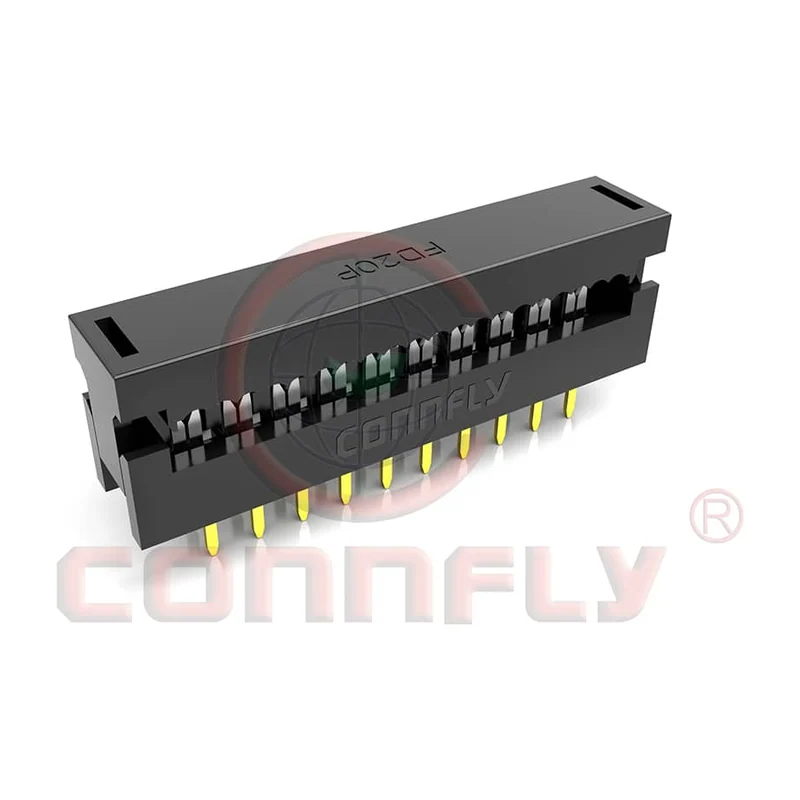

Вилка DIP IDC на шлейф Connfly DS1018
Вилка с врезным контактом, оконцовывающая плоский шлейф и одновременно вставляемая в плату как DIP-компонент — переход со шлейфа на панельку или отверстия платы без пайки провода.
- Артикул
- DS1018
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- вилка DIP с врезным контактом (IDC), провод — плата
- Шаг
- 2,54 мм
- Число контактов
- 6…64
- Типоразмер
- двухрядная, штыри под DIP-посадку
- Монтаж
- накалывание на шлейф (IDC), в отверстия платы
- Ток длительный
- 3 А, не более
- Напряжение
- 125 В перем./пост.
- Сопротивление контакта
- не более 20 мОм
- Сопротивление изоляции
- не менее 1000 МОм
- Испытательное напряжение
- 500 В перем., 1 мин
- Рабочая температура
- −40…+105 °C
- Температура пайки
- 250± 5 °C
- Изолятор
- термопласт UL94 V-0 (по таблице производителя — PBT), чёрный; по коду заказа возможен серый»
- Материал контактов
- медный сплав
- Покрытие контактов
- никель + золото
- Упаковка
- лоток
Описание
Разъём объединяет две функции: сверху накалывается на плоский шлейф по технологии IDC, снизу имеет штыри с шагом 2,54 мм и межрядным расстоянием как у корпуса DIP. За счёт этого шлейф подключается напрямую в отверстия платы или в панельку под микросхему.
Число контактов от 6 до 64, шаг 2,54 мм. Тип соединения — провод — плата. Оконцевание шлейфа выполняется прессом за одну операцию, зачистка проводников не требуется.
Ток 3 А на контакт, напряжение 125 В переменного или постоянного тока. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 500 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 250± 5 °C.
Изолятор — PBT класса UL94 V-0, контакты из медного сплава с покрытием никель плюс золото. Поставка в лотках. Применяется в измерительной технике, стендовом оборудовании и там, где шлейф садится в существующее DIP-посадочное место.
Характеристики приведены по данным производителя: страница модели ↗
