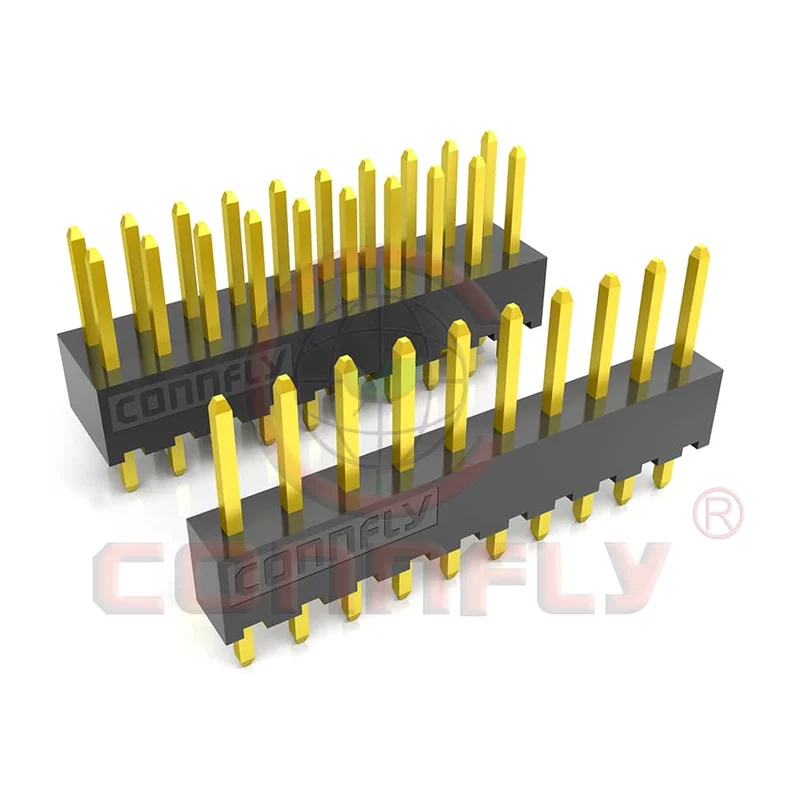

Линейка штыревая Connfly DS1021–01

Базовая штыревая линейка с шагом 2,54 мм для соединения плат и подключения шлейфов через ответную гнездовую линейку. Ломается по нужному числу контактов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1021-01
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: линейка штыревая (вилка), плата — плата
Шаг: 2,54 мм
Число контактов: 1×1…1×40, 2×2…2×40
Типоразмер: однорядная и двухрядная
Габариты: высота изолятора 4,3 мм
Монтаж: вертикальный, в отверстия (THT)
Ток длительный: 3 А, не более
Напряжение: 250 В перем./пост.
Сопротивление контакта: не более 20 мОм
Сопротивление изоляции: не менее 1000 МОм
Испытательное напряжение: 600 В перем., 1 мин
Рабочая температура: −40…+105 °C
Температура пайки: 250 °C
Изолятор: PBT, UL94 V-0, чёрный
Материал контактов: медный сплав
Покрытие контактов: золото (gold flash)

Описание

Однорядное или двухрядное исполнение с шагом 2,54 мм и высотой изолятора 4,3 мм. Число контактов задаётся набором 1×1…1×40 и 2×2…2×40, планка рассчитана на разлом по требуемой длине. Монтаж вертикальный, в металлизированные отверстия платы.

Ток 3 А на контакт и рабочее напряжение 250 В переменного или постоянного тока покрывают сигнальные цепи и питание слаботочной электроники. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 600 В переменного тока в течение минуты. Диапазон рабочих температур −40…+105 °C, температура пайки 250 °C.

Изолятор — PBT с классом горючести UL94 V-0, контакты из медного сплава с тонким золотым покрытием (gold flash). Такое покрытие рассчитано на ограниченное число сочленений: для цепей с частой переборкой соединения выбирают исполнения с более толстым золотом.

Применяется в макетных и серийных платах, модулях расширения, отладочных интерфейсах, стойках плат «плата — плата».

Характеристики приведены по данным производителя: страница модели ↗
