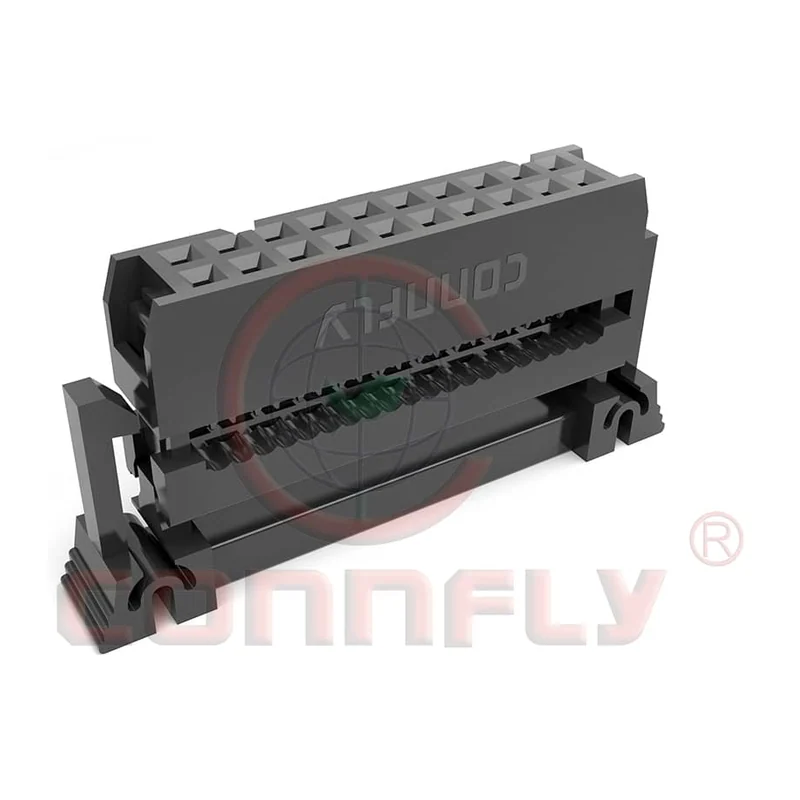

Розетка IDC на шлейф Connfly DS1016–02
Двухрядная розетка с врезным контактом (IDC) для оконцевания плоского шлейфа шагом 1,27 мм. Боковые защёлки фиксируют её на ответной вилке.
- Артикул
- DS1016-02
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- розетка IDC на плоский шлейф, провод — плата
- Шаг
- 2,54 мм
- Число контактов
- 8…64 по ряду 08/10/14/16/20/24/26/30/34/40/50/60/64 (в таблице производителя указано от 04 — исполнение на 4 контакта требует подтверждения)»
- Типоразмер
- двухрядная, с защёлками и ключом
- Монтаж
- накалывание на шлейф (IDC)
- Ток длительный
- 3 А, не более
- Напряжение
- 125 В перем./пост.
- Сопротивление контакта
- не более 20 мОм
- Сопротивление изоляции
- не менее 1000 МОм
- Испытательное напряжение
- 500 В перем., 1 мин
- Рабочая температура
- −40…+105 °C
- Температура пайки
- 250± 5 °C
- Изолятор
- PBT, чёрный или серый
- Материал контактов
- медный сплав
- Покрытие контактов
- никель + золото
- Упаковка
- лоток
Описание
Розетка накалывается на плоский шлейф без зачистки и пайки: ножи врезного контакта прорезают изоляцию и обжимают жилу. Оконцевание выполняется прессом или ручным приспособлением за одну операцию на все контакты сразу. Число контактов от 4 до 64, шаг 2,54 мм.
В конструкции — две боковые защёлки, которые запираются на ушках ответной вилки в кожухе, и ключ полярности, исключающий переворот разъёма. Тип соединения — провод — плата.
Ток 3 А на контакт, напряжение 125 В переменного или постоянного тока. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 500 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 250± 5 °C.
Изолятор — PBT чёрного или серого цвета, контакты из медного сплава с покрытием никель плюс золото. Поставка в лотках. Ограничение IDC-технологии: соединение рассчитано на однократное оконцевание, повторная накалка того же участка шлейфа не допускается.
Характеристики приведены по данным производителя: страница модели ↗
