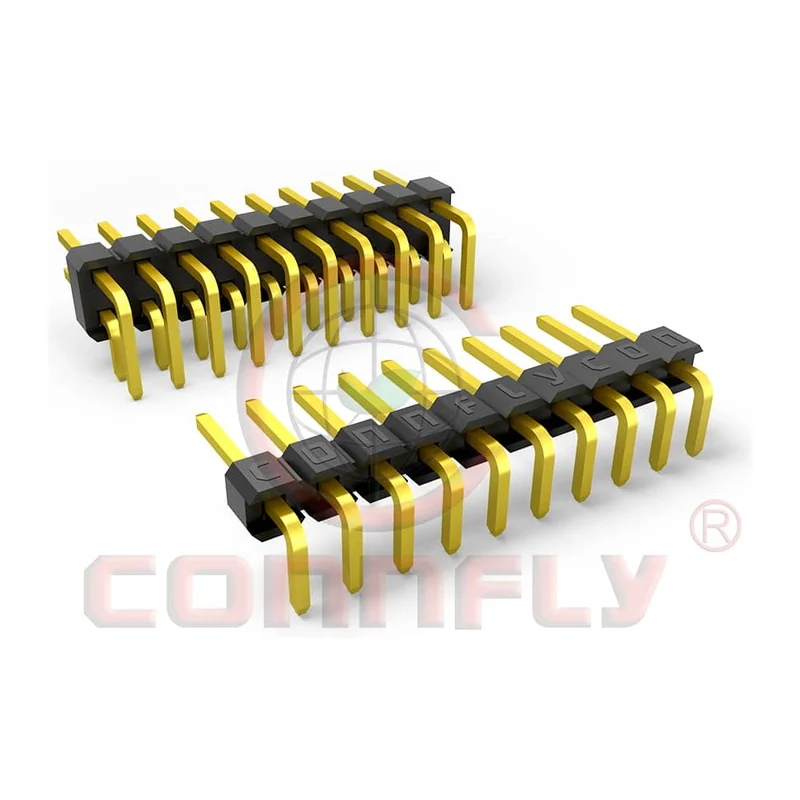

Штыревая линейка DS1022, шаг 2,54 мм, угловая и SMD
Угловой (R/A) и SMD-вариант гребёнки 2,54 мм для горизонтального вывода разъёма с края платы, где вертикальная линейка не проходит по габариту.
- Артикул
- DS1022
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Шаг
- 2,54 мм
- Число контактов
- 1×1…1×40, 2×2…2×40, 3×3…3×40
- Число контактов
- медный сплав, золочение
- Рабочая температура
- −40…+105 °C
- Ток длительный
- 3 А макс.
- Напряжение
- 250 В AC/DC
Описание
Та же гребёнка с шагом 2,54 мм в угловом (R/A) и SMD-исполнении. Угловая выводит контакты параллельно плате — разъём смотрит с торца, а не вверх, что снимает вопрос высоты в тонком корпусе. SMD-вариант паяется на поверхность и не требует сквозных отверстий.
Электрически от прямой версии не отличается: 3 А, 250 В AC/DC, ряды 1×, 2× и 3× до 40 контактов, золочёные контакты из медного сплава, −40…+105 °C.
Механическая прочность у угловой и особенно у SMD-линейки ниже, чем у прямой в отверстиях, — тяжение кабеля лучше снимать держателем, а не самим разъёмом. Под SMD-исполнение нужна своя посадочная площадка на плате.
Характеристики приведены по данным производителя: страница модели ↗
