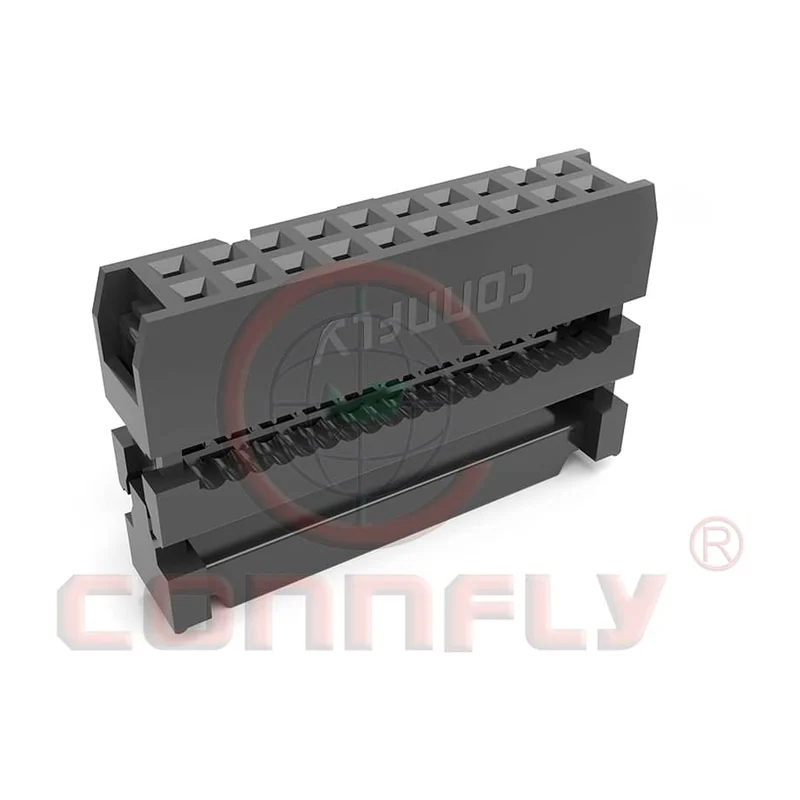

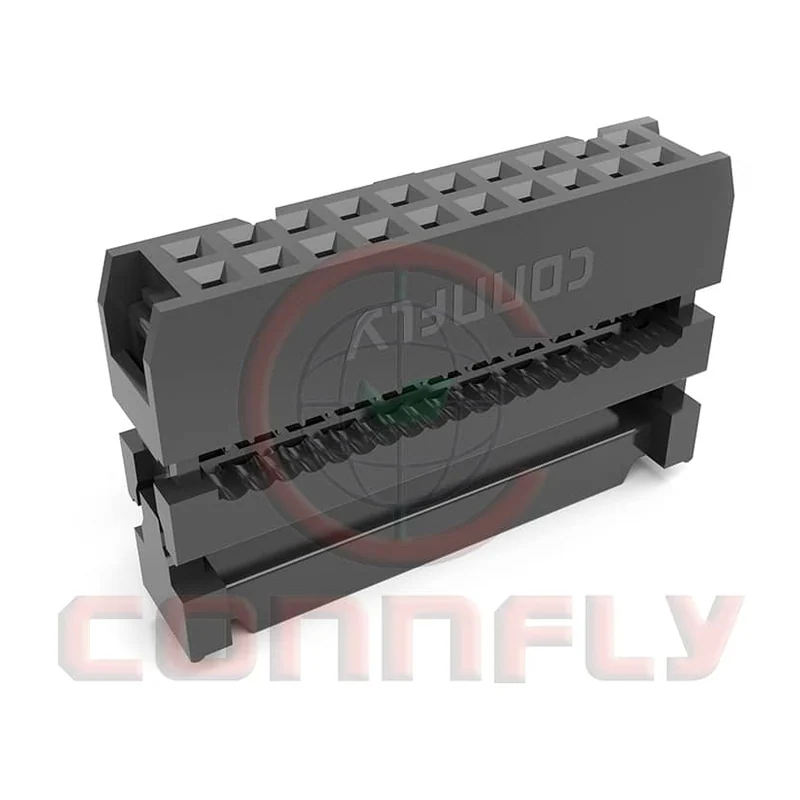

IDC-розетка на шлейф Connfly DS1016, шаг 2,54 мм, 4–64 контакта
Розетка с ножевым обжимом (IDC) под плоский кабель 1,27 мм — ответная часть к DS1013, сборка шлейфа без пайки прессом.
- Артикул
- DS1016
- Производитель
- Connfly, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: тип, монтаж — пришлём по запросу.
Входит в подборку «Платные разъёмы и межплатные соединители»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Шаг
- 2,54 мм
- Материал контактов
- медный сплав, золото по никелю
- Рабочая температура
- −40…+105 °C
- Ток длительный
- 3 А макс.
- Напряжение
- 125 В AC/DC
- Число контактов
- 4…64
Описание
Розетка IDC на плоский шлейф с шагом 2,54 мм. Ножевые контакты прорезают изоляцию при опрессовке — разъём собирается прессом за одно движение, без зачистки и пайки каждой жилы.
От 4 до 64 контактов, 3 А и 125 В на контакт, −40…+105 °C, покрытие золото по никелю. Рассчитана на плоский кабель с шагом жил 1,27 мм: жилы через одну уходят в разные ряды, поэтому шаг контактов в ряду вдвое крупнее. Ответная часть — вилка в кожухе DS1013.
Нужен обжимной пресс: собранная плоскогубцами розетка даёт непровалившиеся контакты и обрывы на изгибе. Число контактов розетки и число жил шлейфа должны совпадать.
Характеристики приведены по данным производителя: страница модели ↗
