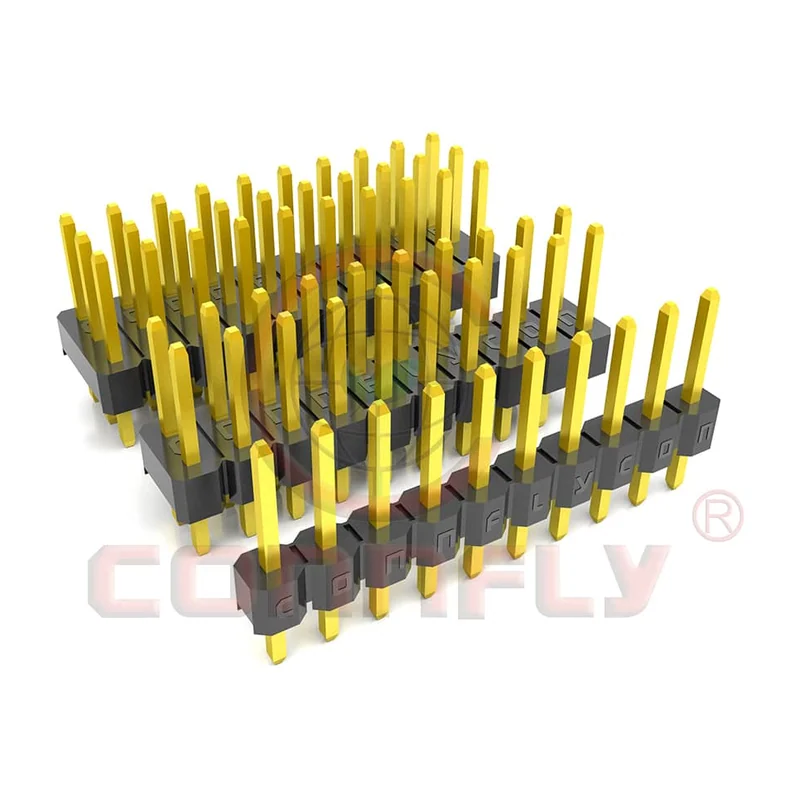

Штыревая линейка DS1021, шаг 2,54 мм, прямая (V/T)

Базовая гребёнка 2,54 мм под пайку в плату: разводка GPIO полётного контроллера, джамперы, стыковка модулей и макетирование.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1021
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Шаг: 2,54 мм
Число контактов: 1×1…1×40, 2×2…2×40, 3×3…3×40
Число контактов: медный сплав, покрытие Gold Flash
Рабочая температура: −40…+105 °C
Ток длительный: 3 А макс.
Напряжение: 250 В AC/DC

Описание

Штыревая гребёнка с шагом 2,54 мм под пайку в отверстия платы — базовый элемент, которым выводят GPIO полётного контроллера, ставят джамперы, стыкуют дочерние платы и макетируют схемы. Прямое исполнение: штыри перпендикулярны плате.

Шаг 2,54 мм остаётся отраслевым стандартом — под него сделаны перемычки, шлейфы Dupont и большинство отладочных интерфейсов. Ряды 1×, 2× и 3× длиной до 40 контактов ломаются по месту до нужной длины. 3 А и 250 В на контакт перекрывают и сигнальные цепи, и умеренное питание, диапазон −40…+105 °C допускает соседство с греющимися узлами.

Покрытие Gold Flash — тонкое золочение под однократный монтаж, а не под многократную перестыковку.

Характеристики приведены по данным производителя: страница модели ↗
