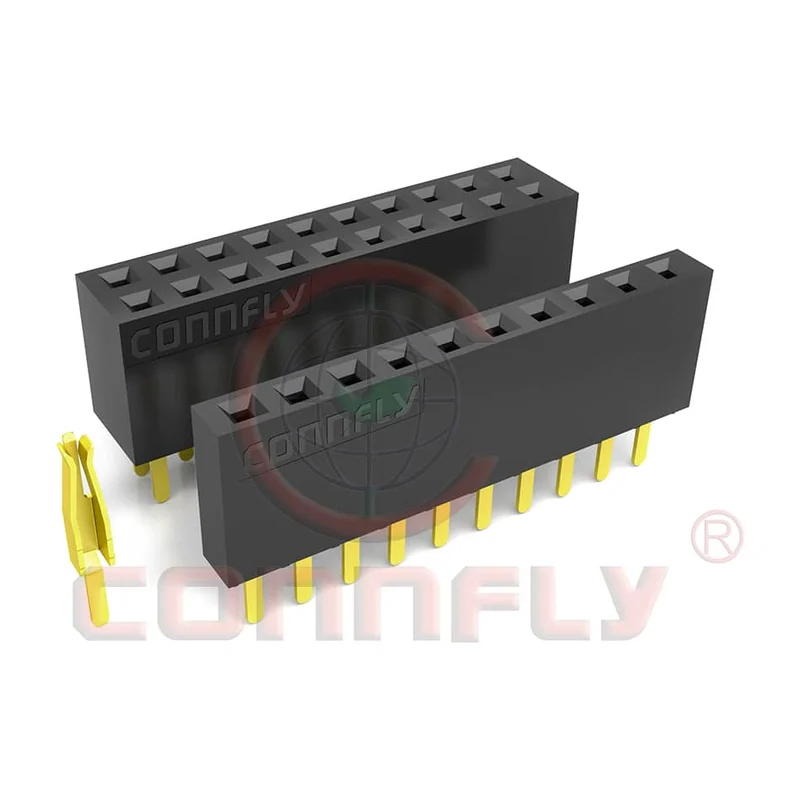

Розетка штыревая Connfly DS1023–01

Гнездовая линейка с шагом 2,54 мм — ответная часть к штыревым линейкам того же шага. Формованные выводы упрощают установку в отверстия платы.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1023-01
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: розетка штыревая (гнездовая линейка), плата — плата
Шаг: 2,54 мм
Число контактов: 1×2…1×40, 2×2…2×40
Типоразмер: однорядная и двухрядная, формованные выводы
Монтаж: вертикальный, в отверстия (THT)
Ток длительный: 3 А, не более
Напряжение: 250 В перем./пост.
Сопротивление контакта: не более 20 мОм
Сопротивление изоляции: не менее 1000 МОм
Испытательное напряжение: 600 В перем., 1 мин
Рабочая температура: −40…+105 °C
Температура пайки: 250± 5 °C
Изолятор: PBT, UL94 V-0, чёрный
Материал контактов: медный сплав
Покрытие контактов: золото
Упаковка: коробка

Описание

Однорядное или двухрядное исполнение с шагом 2,54 мм, число контактов 1×2…1×40 и 2×2…2×40. Выводы формованные (forming type) — отогнуты так, чтобы линейка самофиксировалась в плате до пайки и не выпадала при переворачивании.

Ток до 3 А на контакт, напряжение 250 В переменного или постоянного тока. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 600 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 250± 5 °C.

Изолятор — PBT класса UL94 V-0, контакты из медного сплава с золотым покрытием. Поставка в коробках.

Применяется как посадочное гнездо под сменные модули, для установки микросхем в панельках и как ответная часть межплатных стеков. Многократное сочленение с гнутыми (а не квадратными) штырями снижает ресурс контакта — под частую переборку выбирают штыри квадратного сечения 0,64 мм.

Характеристики приведены по данным производителя: страница модели ↗
