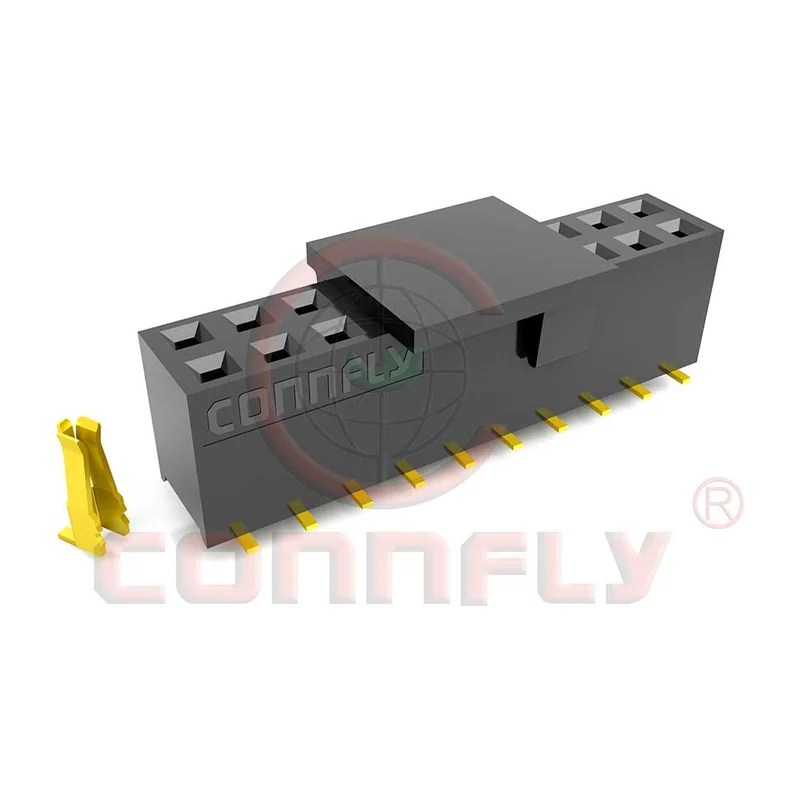

Розетка штыревая Connfly DS1023–11

Двухрядная гнездовая линейка с шагом 2,54 мм под поверхностный монтаж, высота корпуса 7,1 мм — для автоматической сборки межплатных стеков.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1023-11
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: розетка штыревая (гнездовая линейка), плата — плата
Шаг: 2,54 мм
Число контактов: 2×2…2×40
Типоразмер: двухрядная
Габариты: высота корпуса 7,1 мм
Монтаж: поверхностный (SMD)
Ток длительный: 3 А, не более
Напряжение: 250 В перем./пост.
Сопротивление контакта: не более 20 мОм
Сопротивление изоляции: не менее 1000 МОм
Испытательное напряжение: 600 В перем., 1 мин
Рабочая температура: −40…+105 °C
Температура пайки: 260± 5 °C
Изолятор: высокотемпературный термопласт (по таблице производителя — PA-9T), UL94 V-0, чёрный»
Материал контактов: медный сплав
Упаковка: лента (в катушке) или туба — по коду заказа R/B»

Описание

Двухрядное исполнение 2×2…2×40 с шагом 2,54 мм и высотой корпуса 7,1 мм. Планарные выводы рассчитаны на установку автоматом и пайку в печи оплавления. Поставка на ленте в катушке.

Ток до 3 А на контакт, напряжение 250 В переменного или постоянного тока. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 600 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 260± 5 °C.

Изолятор — PA-9T класса UL94 V-0: обычный PBT при бессвинцовом профиле в 260 °C деформируется, поэтому для SMD-исполнений применяют высокотемпературный полиамид. Контакты из медного сплава с золотым покрытием.

Высота 7,1 мм задаёт зазор между платами в стеке — при подборе пары «штырь — гнездо» нужно сверять высоту корпуса и длину штыря, иначе контакт не дойдёт до рабочей зоны или упрётся в дно.

Характеристики приведены по данным производителя: страница модели ↗
