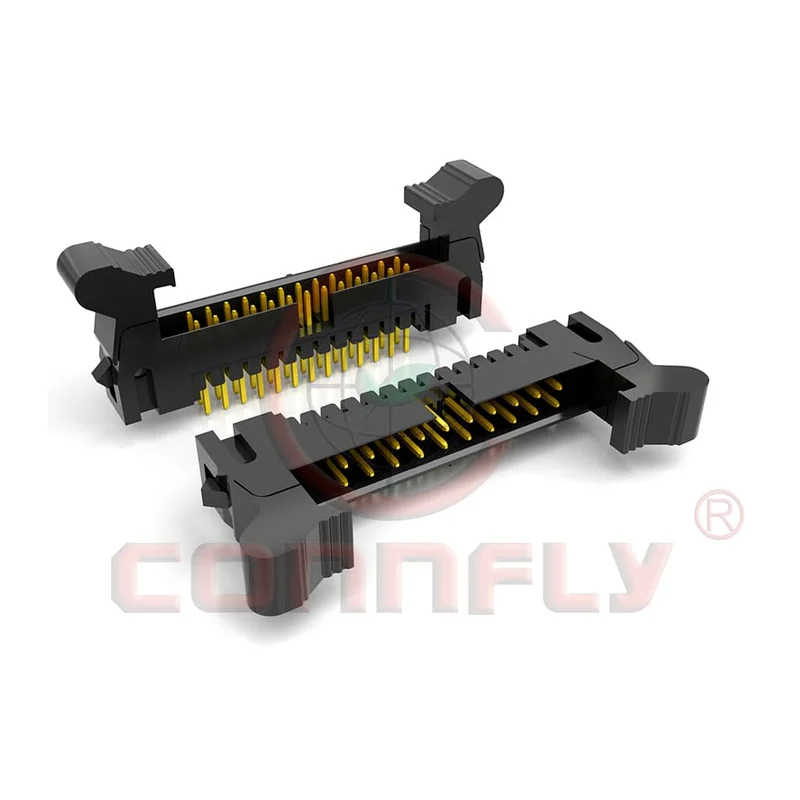

Вилка на плату с защёлками Connfly DS1011–02
Двухрядная вилка в кожухе с защёлками, шаг 2,00 мм, три варианта монтажа — вертикальный, угловой и поверхностный. Для шлейфовых соединений в компактных приборах.
- Артикул
- DS1011-02
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- вилка на плату в кожухе с защёлками, провод — плата
- Шаг
- 2,00 мм
- Число контактов
- 10…50 по ряду 10/14/16/20/26/34/40/44/50 (в таблице производителя заявлено до 60 — требует подтверждения)». В заголовке — «10–50 контактов» либо снять число
- Типоразмер
- двухрядная, с защёлками
- Монтаж
- вертикальный, угловой (THT), поверхностный (SMD)
- Ток длительный
- 2 А
- Напряжение
- 125 В
- Сопротивление контакта
- не более 20 мОм
- Сопротивление изоляции
- не менее 1000 МОм
- Испытательное напряжение
- 500 В перем., 1 мин
- Рабочая температура
- −40…+105 °C
- Температура пайки
- 250± 5 °C
- Изолятор
- PA-9T, UL94 V-0, чёрный
- Материал контактов
- медный сплав
- Покрытие контактов
- золото
- Упаковка
- туба
Описание
Двухрядный разъём с шагом 2,00 мм в поляризованном кожухе с боковыми защёлками, от 10 до 60 контактов. Одно семейство перекрывает три схемы установки: вертикальную в отверстия, угловую в отверстия и поверхностный монтаж — это позволяет держать одну позицию склада на разные компоновки плат.
Ток 2 А на контакт, напряжение 125 В. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 500 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 250± 5 °C.
Изолятор — высокотемпературный полиамид PA-9T класса UL94 V-0, необходимый для SMD-исполнения. Контакты из медного сплава с золотым покрытием. Поставка в тубах.
Относительно шага 2,54 мм разъём занимает примерно на 40 % меньше длины при том же числе цепей, но требует шлейфа с шагом 1,00 мм и снижает допустимый ток до 2 А.
Характеристики приведены по данным производителя: страница модели ↗
