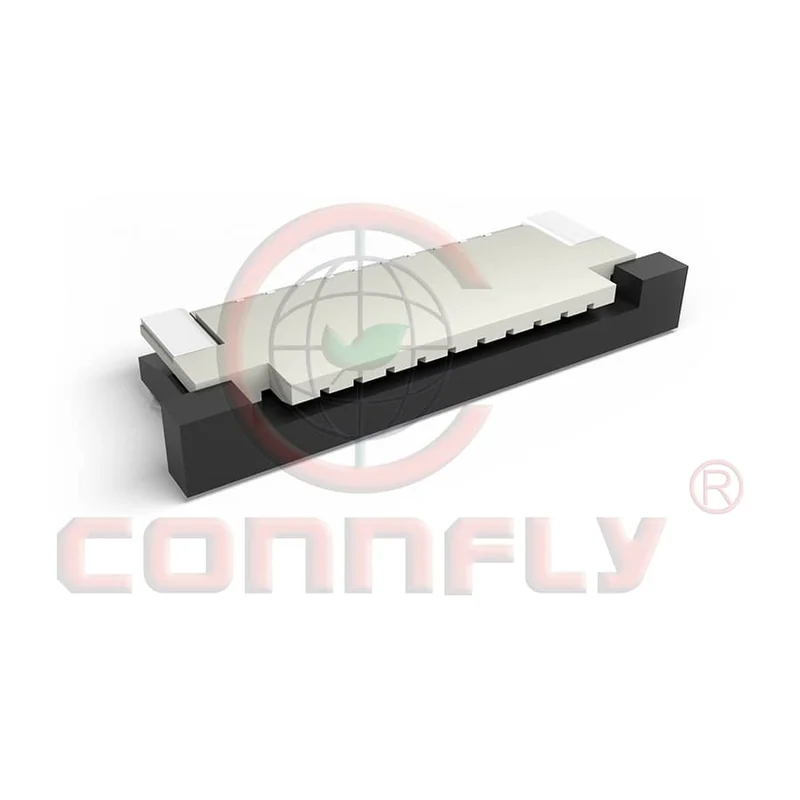

Разъём FPC/FFC Connfly DS1020–07

Разъём под гибкий шлейф с шагом 1,00 мм и механизмом нулевого усилия, ввод шлейфа сбоку параллельно плате — для плоских узлов с малой строительной высотой.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1020-07
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: разъём FPC/FFC, ZIF, провод — плата
Шаг: 1,00 мм
Число контактов: 4…36
Типоразмер: боковой (горизонтальный) ввод шлейфа
Монтаж: поверхностный (SMD)
Ток длительный: 0,5 А, не более
Напряжение: 50 В перем./пост.
Сопротивление контакта: не более 30 мОм (в таблице производителя — 20 мОм, данные расходятся)»
Сопротивление изоляции: не менее 100 МОм
Испытательное напряжение: 100 В перем., 1 мин
Рабочая температура: −20…+85 °C
Температура пайки: 250± 5 °C
Изолятор: пластик, UL94 V-0, цвет слоновой кости
Материал контактов: медный сплав
Покрытие контактов: олово
Упаковка: лента в катушке

Описание

Разъём для шлейфов FPC/FFC с шагом 1,00 мм, число контактов от 4 до 36. Шлейф вводится горизонтально, вдоль поверхности платы, поэтому узел не наращивается по высоте — решение для тонких корпусов и подложек с ограниченным зазором.

Механизм ZIF: шлейф заводится без усилия, фиксация выполняется поворотной крышкой. Корпус под поверхностный монтаж, поставка на ленте в катушке.

Ток 0,5 А на контакт, напряжение 50 В переменного или постоянного тока. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 100 МОм, испытательное напряжение 100 В переменного тока в течение минуты. Рабочий диапазон −20…+85 °C, температура пайки 250± 5 °C.

Изолятор класса UL94 V-0 цвета слоновой кости, контакты из медного сплава с оловянным покрытием. Шаг 1,00 мм менее требователен к точности реза шлейфа и надёжнее шага 0,50 мм при ручном обслуживании, но занимает вдвое больше длины при том же числе цепей.

Характеристики приведены по данным производителя: страница модели ↗
