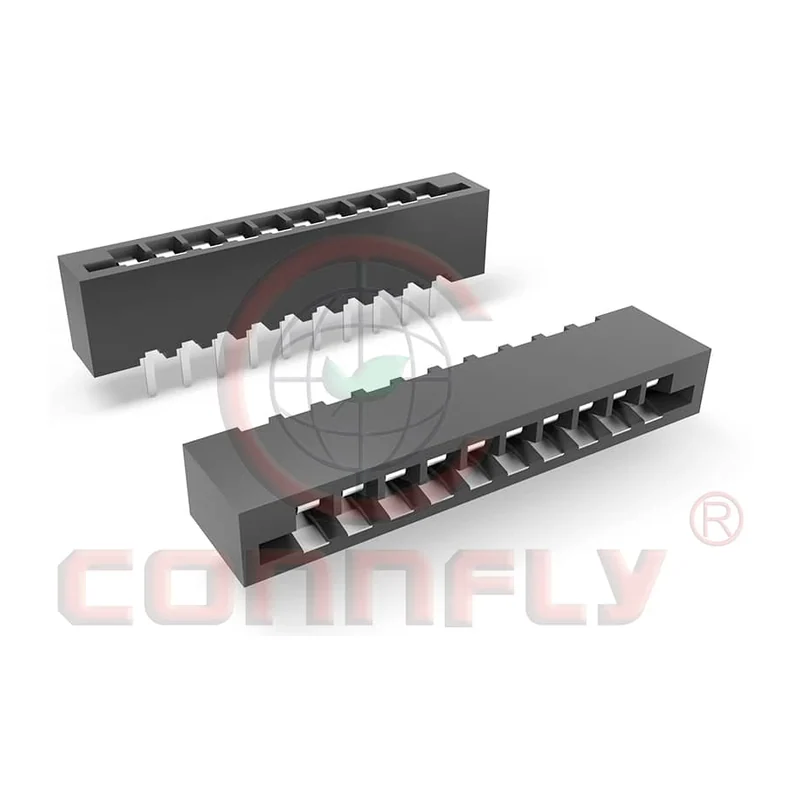

Разъём FPC/FFC Connfly DS1020, шаг 2,54 мм, 2–27 контактов, 3 А

Разъём под плоский гибкий шлейф с шагом 2,54 мм, прямой и угловой — подключение дисплеев, панелей и вспомогательных плат.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1020
Производитель: Connfly, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: тип, монтаж — пришлём по запросу.

Входит в подборку «Платные разъёмы и межплатные соединители»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Шаг: 2,54 мм
Материал контактов: медный сплав, лужение
Рабочая температура: −40…+105 °C
Ток длительный: 3 А макс.
Напряжение: 125 В AC/DC
Число контактов: 2…27

Описание

Разъём под плоский гибкий шлейф с крупным для этого класса шагом 2,54 мм: FFC заводится в контактную группу, прижим удерживает жилы. Используется для подключения дисплеев, панелей индикации и вспомогательных плат, есть прямое и угловое исполнение.

Разрядность 2…27 контактов, ток до 3 А, напряжение 125 В AC/DC — заметно больше, чем у мелкошаговых FPC-разъёмов, поэтому по шлейфу можно вести и питание, а не только сигналы. Контакты лужёные, диапазон −40…+105 °C.

Прямое исполнение выводит шлейф перпендикулярно плате, угловое — вдоль неё; выбор влияет на высоту сборки. Лужение хуже золочения переносит частые пересоединения — для сервисного разъёма это стоит учитывать.

Характеристики приведены по данным производителя: страница модели ↗
