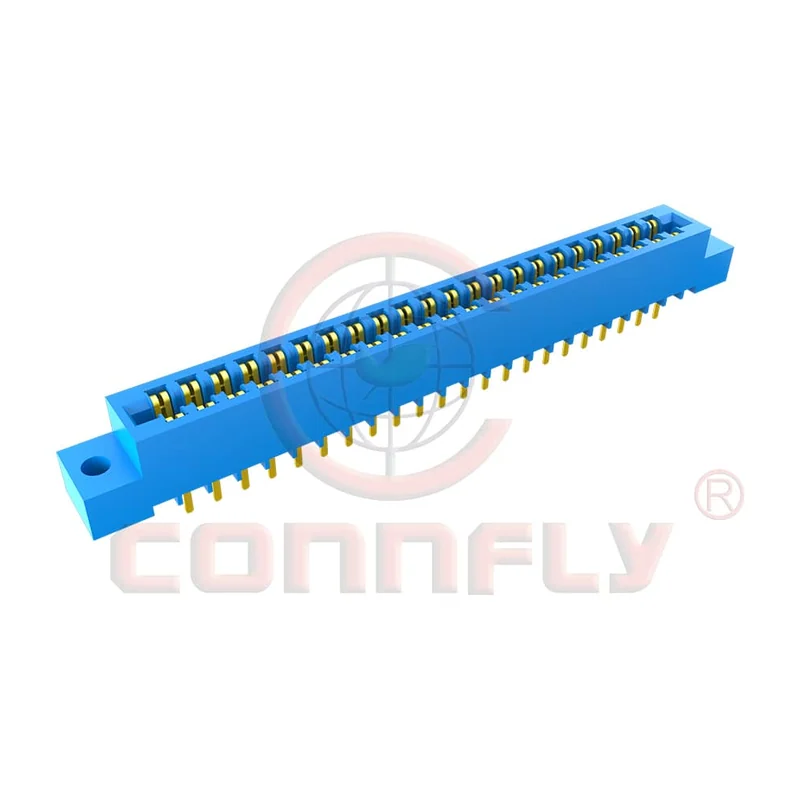

Слот краевой (card edge) Connfly DS1060–02
Краевой разъём под вставку платы торцом: контактные площадки самой платы служат ножевой частью, ответный разъём на плате не нужен.
- Артикул
- DS1060-02
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- слот краевой (card edge), плата — плата
- Шаг
- 3,96 мм
- Число контактов
- 8…72
- Типоразмер
- однорядный слот под торец платы
- Монтаж
- пайка проводов и монтаж в отверстия (THT)
- Ток длительный
- 5 А, не более
- Сопротивление контакта
- не более 30 мОм
- Сопротивление изоляции
- не менее 1000 МОм
- Испытательное напряжение
- 500 В перем., 1 мин
- Рабочая температура
- −40…+105 °C
- Температура пайки
- 250 °C
- Изолятор
- PBT, UL94 V-0, синий
- Материал контактов
- медный сплав
- Покрытие контактов
- золото сплошное или выборочное
- Упаковка
- коробка
Описание
Слот принимает печатную плату торцом — контактными дорожками, выведенными на край. Ответный разъём на вставляемой плате не требуется, что удешевляет модуль и снижает высоту сборки. Шаг 3,96 мм, число контактов от 8 до 72.
Предусмотрены два способа подключения: пайка проводов к лепесткам и монтаж выводов в отверстия платы-основания. Крупный шаг 3,96 мм и ток до 5 А на контакт позволяют вести через слот не только сигналы, но и питание модуля.
Переходное сопротивление контакта не более 30 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 500 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 250 °C.
Корпус из PBT класса UL94 V-0, синего цвета. Контакты из медного сплава со сплошным или выборочным золочением: выборочное золочение наносится только на рабочую зону контакта и снижает стоимость. Поставка в коробках. Требование к вставляемой плате — выдержанная толщина и снятая фаска на краю, иначе контакты изнашиваются ускоренно.
Характеристики приведены по данным производителя: страница модели ↗
