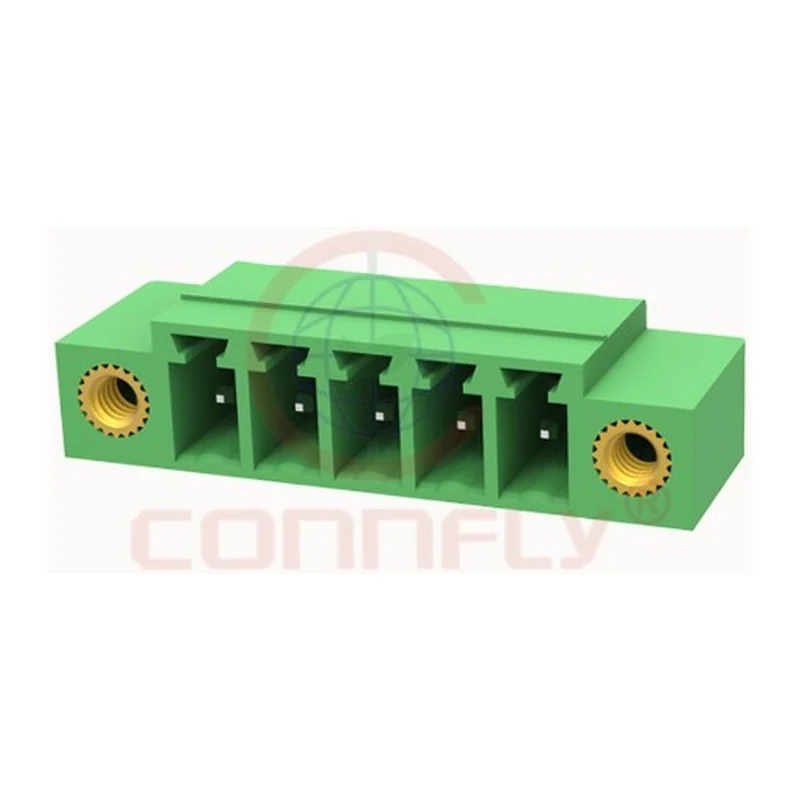

Клеммник разъёмный на плату Connfly DS1159–01

Разъёмная клеммная колодка на плату с шагом 3,50 и 3,81 мм: провод зажимается винтом в съёмной вилке, плата отключается без демонтажа проводки.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1159-01
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: клеммник разъёмный винтовой, плата — провод
Шаг: 3,50 / 3,81 мм
Число контактов: 2…24 полюса
Типоразмер: база на плату + съёмная вилка
Монтаж: вертикальный, в отверстия (THT)
Ток длительный: 8 А по UL, 7 А по IEC 60947–7-4
Напряжение: 300 В по UL, 250 В по IEC 60947–7-4
Сопротивление контакта: не более 20 мОм
Сопротивление изоляции: не менее 500 МОм
Испытательное напряжение: 2000 В перем., 1 мин
Рабочая температура: −40…+105 °C
Температура пайки: 240± 5 °C; предельно 250 °C не более 5 с (по чертежу изготовителя)»
Изолятор: полиамид (нейлон), UL94 V-0, зелёный
Материал контактов: медный сплав
Покрытие контактов: олово
Упаковка: пакет

Описание

Двухчастная конструкция: базовая часть паяется на плату, съёмная вилка с винтовыми зажимами удерживает провода. Плату можно снять, не разбирая жгут, — вилка отсоединяется целиком с проводами. Шаг 3,50 или 3,81 мм, число полюсов от 2 до 24, монтаж вертикальный в отверстия платы.

Ток до 8 А на полюс, рабочее напряжение 300 В переменного или постоянного тока. Испытательное напряжение 2000 В переменного тока в течение минуты — запас, характерный именно для клеммников: разъёмы сигнального класса того же шага такого напряжения не держат. Переходное сопротивление не более 20 мОм, сопротивление изоляции не менее 500 МОм.

Корпус из полиамида (нейлона) класса UL94 V-0, цвет зелёный. Контакты из медного сплава с оловянным покрытием. Рабочий диапазон −40…+105 °C, температура пайки 240± 5 °C. Поставка в пакетах.

Применяется для ввода питания и сигналов управления на плату в щитовом и приборном оборудовании, где монтаж ведут проводом на месте, а не заранее оконцованным жгутом.

Характеристики приведены по данным производителя: страница модели ↗
