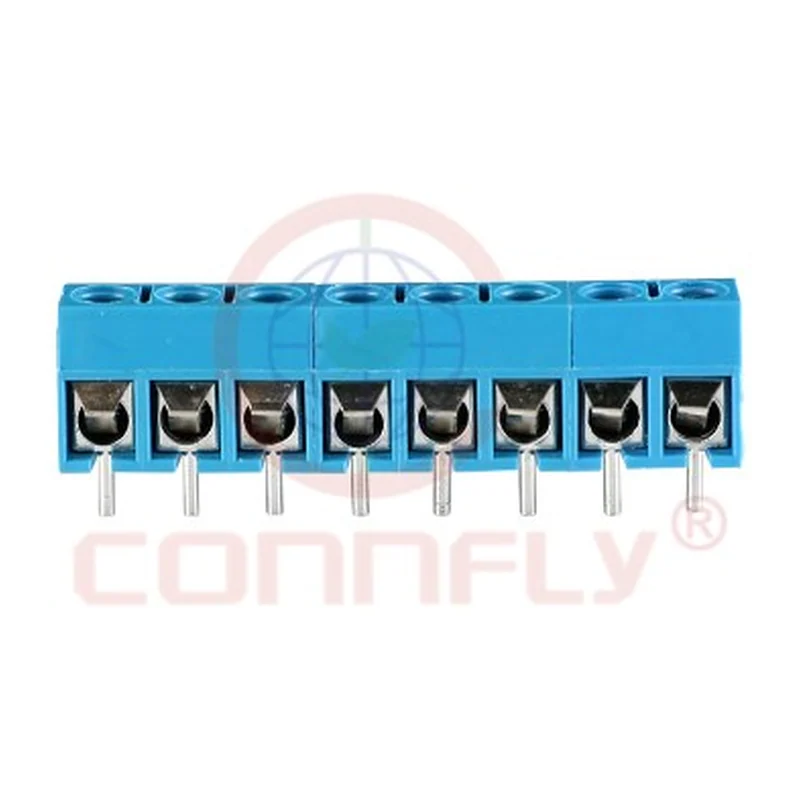

Клеммник винтовой на плату Connfly DS1159–04

Неразъёмная винтовая клеммная колодка на плату с шагом 5,00 мм и током до 15 А, под провод сечением от 26 до 14 AWG — для ввода питания.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: DS1159-04
Производитель: Connfly, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: клеммник винтовой неразъёмный, плата — провод
Шаг: 5,00 мм
Число контактов: 2…24 полюса
Типоразмер: моноблочная колодка на плату
Монтаж: вертикальный, в отверстия (THT)
Ток длительный: 15 А, не более
Напряжение: 300 В перем./пост.
Сечение провода: 26…14 AWG
Сопротивление контакта: не более 20 мОм
Сопротивление изоляции: не менее 500 МОм
Испытательное напряжение: 1000 В перем., 1 мин
Рабочая температура: −40…+105 °C
Температура пайки: 240± 5 °C
Изолятор: полиамид (нейлон), UL94 V-0, синий
Материал контактов: медный сплав
Покрытие контактов: олово

Описание

Моноблочная винтовая клеммная колодка, паяемая на плату: провод заводится в зажим и притягивается винтом, съёмной части нет. Шаг 5,00 мм, число полюсов от 2 до 24, монтаж вертикальный в отверстия. Допустимое сечение подключаемого провода — 26…14 AWG (примерно 0,13…2,1 мм²).

Ток до 15 А на полюс при напряжении 300 В переменного или постоянного тока, испытательное напряжение 1000 В переменного тока в течение минуты. Переходное сопротивление не более 20 мОм, сопротивление изоляции не менее 500 МОм. Именно шаг 5,00 мм в связке с сечением до 14 AWG даёт основную часть силовых вводов на платах бытовой и промышленной автоматики.

Корпус из полиамида (нейлона) класса UL94 V-0, цвет синий. Контакты из медного сплава с оловянным покрытием. Рабочий диапазон −40…+105 °C, температура пайки 240± 5 °C. Поставка в пакетах.

В отличие от разъёмного клеммника, здесь для отключения платы провода нужно выкручивать по одному — исполнение выбирают там, где соединение делается один раз при монтаже.

Характеристики приведены по данным производителя: страница модели ↗
