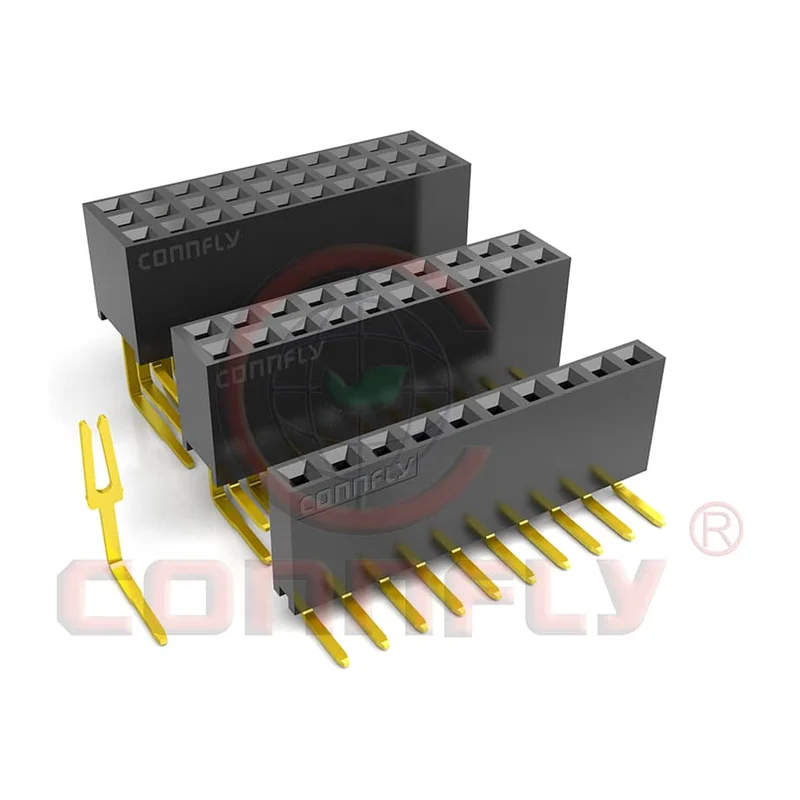

Розетка штыревая Connfly DS1024
Гнездовая линейка с шагом 2,54 мм и выводами под 90°: ответная плата или штыревая линейка входит параллельно основанию, а не сверху.
- Артикул
- DS1024
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- розетка штыревая (гнездовая линейка), плата — плата
- Шаг
- 2,54 мм
- Число контактов
- 1×2…1×40, 2×2…2×40
- Типоразмер
- однорядная и двухрядная, угловая 90°
- Монтаж
- угловой, в отверстия (THT)
- Ток длительный
- 3 А, не более
- Напряжение
- 250 В перем./пост.
- Сопротивление контакта
- не более 20 мОм
- Сопротивление изоляции
- не менее 1000 МОм
- Испытательное напряжение
- 600 В перем., 1 мин
- Рабочая температура
- −40…+105 °C
- Температура пайки
- 250± 5 °C
- Изолятор
- PBT или PA-9T (по чертежу изготовителя), UL94 V-0, чёрный»
- Материал контактов
- медный сплав
- Покрытие контактов
- золото
- Упаковка
- коробка / туба
Описание
Однорядное или двухрядное исполнение с шагом 2,54 мм, число контактов 1×2…1×40 и 2×2…2×40. Корпус развёрнут так, что ответная часть сочленяется горизонтально — это снимает ограничение по высоте над платой и позволяет вывести разъём к торцу прибора.
Ток до 3 А на контакт, напряжение 250 В переменного или постоянного тока. Переходное сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 600 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 250± 5 °C.
Изолятор — PBT класса UL94 V-0, контакты из медного сплава с золотым покрытием. Поставка в коробках или тубах.
Особенность углового исполнения — вся нагрузка при сочленении передаётся на паяные выводы как изгибающий момент. При частой переборке соединения корпус разъёма желательно дополнительно фиксировать к плате или ограничивать ход ответной части конструктивом.
Характеристики приведены по данным производителя: страница модели ↗
