Штыревые линейки и IDC-разъёмы: Connfly

Connfly отвечает за ту мелочь на плате, без которой узел не соберётся: штыревые и гнездовые линейки, IDC-разъёмы, клеммники и разъёмы PH, XH и GH.

Линейки выпускаются с шагом от 1,27 до 5,08 мм, вилки в кожухе и IDC-розетки на шлейф — на 4–68 контактов. Для дронов важны разъёмы типов PH (2,0 мм), XH (2,5 мм) и GH (1,25 мм) — на них собраны балансировочные выводы батарей, порты полётных контроллеров и периферии. Кроме того, в разделе есть разъёмы FPC/FFC и ZIF с шагом от 0,5 мм, винтовые и разъёмные клеммники, гнездо USB Type-C и краевой разъём для печатной платы.

Сверяют по: шаг, число контактов, тип, монтаж, ток длительный, напряжение

Весь раздел «Штыревые линейки и IDC-разъёмы» Все позиции Connfly

Категория Все разделы Камеры и оптика FPV и видеопередача Двигатели и регуляторы хода Винты для дронов и механика Сервоприводы Аппаратура радиоуправления Электроника и датчики Аккумуляторы и питание Память и накопители Разъёмы и кабели Композиты и материалы Системы спасения Радиолокация и наблюдение Агродроны и опрыскивание Наземное оборудование Полезная нагрузка

Цены не публикуются: пришлите список — ответим ценой и сроком

Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

Модель	Шаг	Число контактов	Тип	Монтаж	Ток длительный	Напряжение

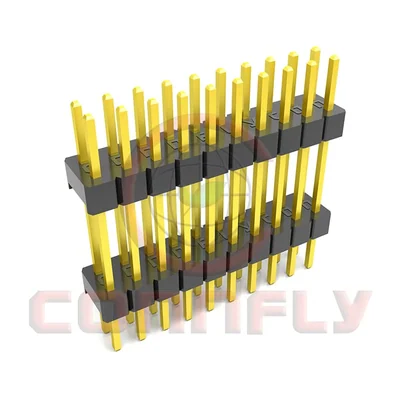

DS1030-02Connfly	2,00 мм	2×2…2×40 по таблице производителя (в чертеже диапазон начинается с 2×1)	штыревая проходная линейка для этажерки, соединение плата — плата	вертикальный, в отверстия (THT)	1,5 А (в таблице производителя — 2 А, данные расходятся)	250 В перем./пост.

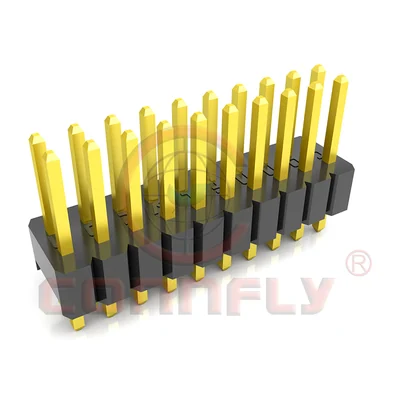

DS1031-06Connfly	1,27 мм	2×2…2×40 (в таблице производителя — до 2×50)	линейка штыревая (вилка), плата — плата	вертикальный, в отверстия (THT)	1 А, не более	—

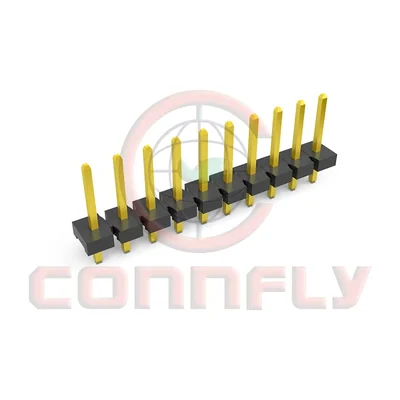

DS1021-06Connfly	5,08 мм	1×2…1×20 (в таблице производителя — от 1×1)	линейка штыревая (вилка), плата — плата	вертикальный, в отверстия (THT)	7 А, не более	250 В перем./пост.

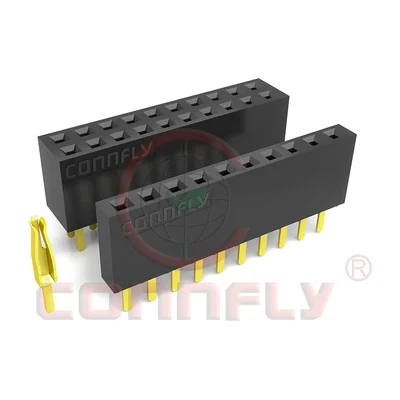

DS1023-01Connfly	2,54 мм	1×2…1×40, 2×2…2×40	розетка штыревая (гнездовая линейка), плата — плата	вертикальный, в отверстия (THT)	3 А, не более	250 В перем./пост.

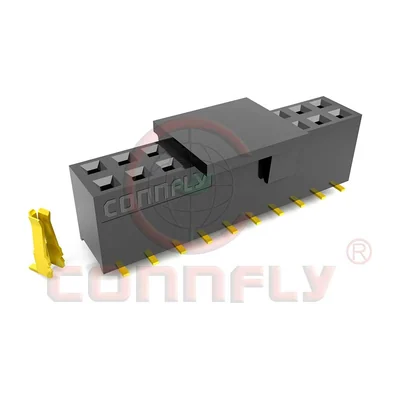

DS1023-11Connfly	2,54 мм	2×2…2×40	розетка штыревая (гнездовая линейка), плата — плата	поверхностный (SMD)	3 А, не более	250 В перем./пост.

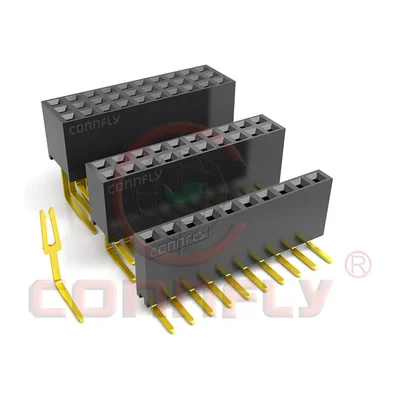

DS1024Connfly	2,54 мм	1×2…1×40, 2×2…2×40	розетка штыревая (гнездовая линейка), плата — плата	угловой, в отверстия (THT)	3 А, не более	250 В перем./пост.
DS1011Connfly	2,54 мм	10…64	вилка на плату в кожухе с защёлками, провод — плата	вертикальный, в отверстия (THT)	3 А	125 В

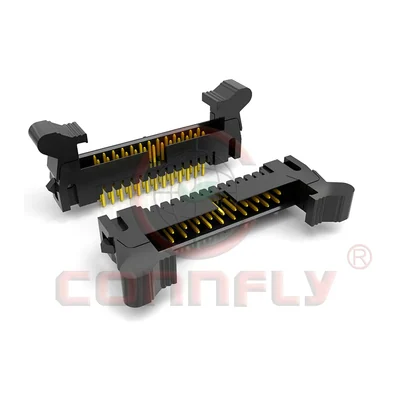

DS1011-02Connfly	2,00 мм	10…50 по ряду 10/14/16/20/26/34/40/44/50 (в таблице производителя заявлено до 60)	вилка на плату в кожухе с защёлками, провод — плата	вертикальный, угловой (THT), поверхностный (SMD)	2 А	125 В

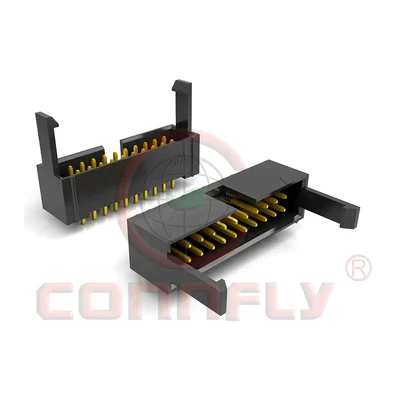

DS1013-01Connfly	2,54 мм	6…64	вилка на плату в кожухе с защёлками (корпус гребёнка), плата — плата	вертикальный и угловой, в отверстия (THT)	3 А, не более	125 В перем./пост.

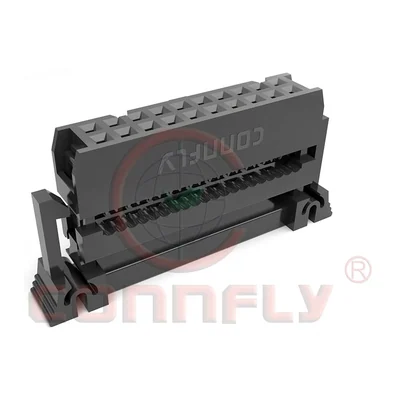

DS1016-02Connfly	2,54 мм	8…64 по ряду 08/10/14/16/20/24/26/30/34/40/50/60/64 (в таблице производителя указано от 04)	розетка IDC на плоский шлейф, провод — плата	накалывание на шлейф (IDC)	3 А, не более	125 В перем./пост.

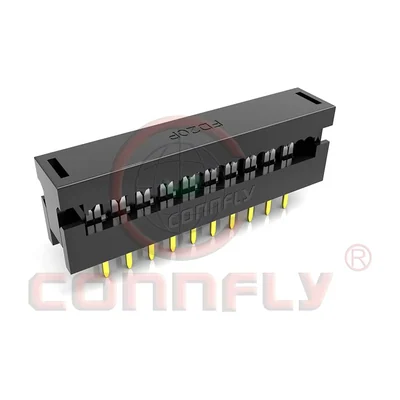

DS1018Connfly	2,54 мм	6…64	вилка DIP с врезным контактом (IDC), провод — плата	накалывание на шлейф (IDC), в отверстия платы	3 А, не более	125 В перем./пост.

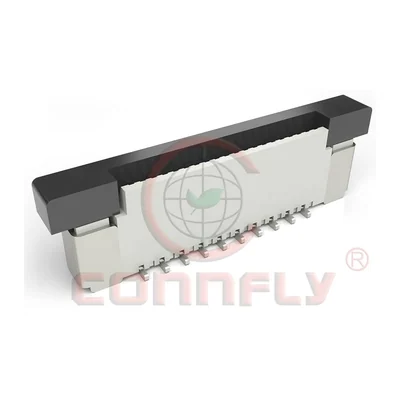

DS1020-08Connfly	0,50 мм	4…39	разъём FPC/FFC, ZIF, провод — плата	поверхностный (SMD)	0,5 А, не более	50 В перем./пост.

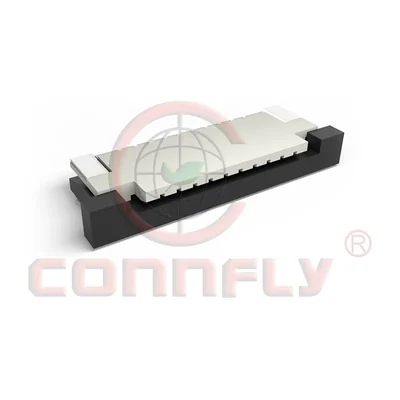

DS1020-07Connfly	1,00 мм	4…36	разъём FPC/FFC, ZIF, провод — плата	поверхностный (SMD)	0,5 А, не более	50 В перем./пост.

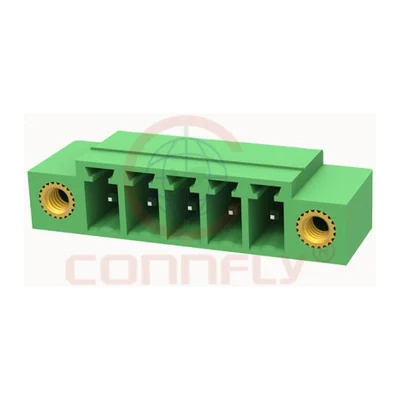

DS1159-01Connfly	3,50 / 3,81 мм	2…24 полюса	клеммник разъёмный винтовой, плата — провод	вертикальный, в отверстия (THT)	8 А по UL, 7 А по IEC 60947-7-4	300 В по UL, 250 В по IEC 60947-7-4

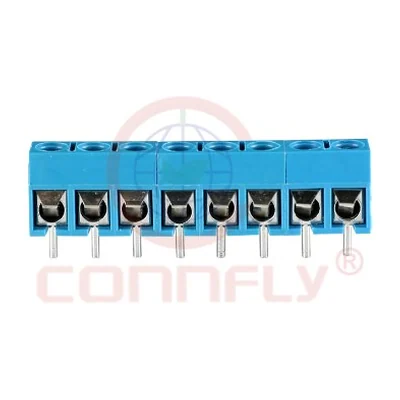

DS1159-04Connfly	5,00 мм	2…24 полюса	клеммник винтовой неразъёмный, плата — провод	вертикальный, в отверстия (THT)	15 А, не более	300 В перем./пост.

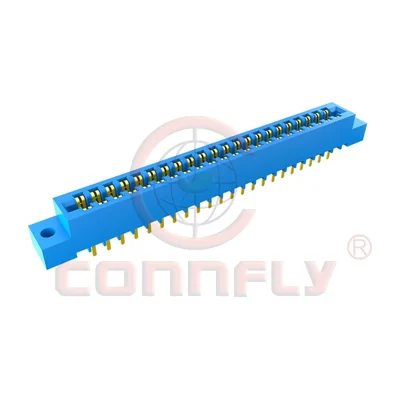

DS1060-02Connfly	3,96 мм	8…72	слот краевой (card edge), плата — плата	пайка проводов и монтаж в отверстия (THT)	5 А, не более	—
