Линейка штыревая проходная Connfly DS1029–04
Двухрядная штыревая линейка с шагом 2,54 мм и удлинёнными выводами (stack) — для наращивания плат этажами, когда через разъём нужно пробросить сигнал дальше.
- Артикул
- DS1029-04
- Производитель
- Connfly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: степень защиты, номинальный ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип
- линейка штыревая проходная (stack), плата — плата
- Шаг
- 2,54 мм
- Число контактов
- 2×2…2×40
- Типоразмер
- двухрядная, вертикальная, удлинённый вывод
- Монтаж
- вертикальный, в отверстия (THT)
- Ток длительный
- 3 А, не более
- Напряжение
- 250 В перем./пост.
- Сопротивление контакта
- не более 20 мОм
- Сопротивление изоляции
- не менее 1000 МОм
- Испытательное напряжение
- 600 В перем., 1 мин
- Рабочая температура
- −40…+105 °C
- Температура пайки
- 250± 5 °C
- Изолятор
- PBT, UL94 V-0, чёрный
- Материал контактов
- медный сплав
- Покрытие контактов
- золото
- Упаковка
- пакет
Описание

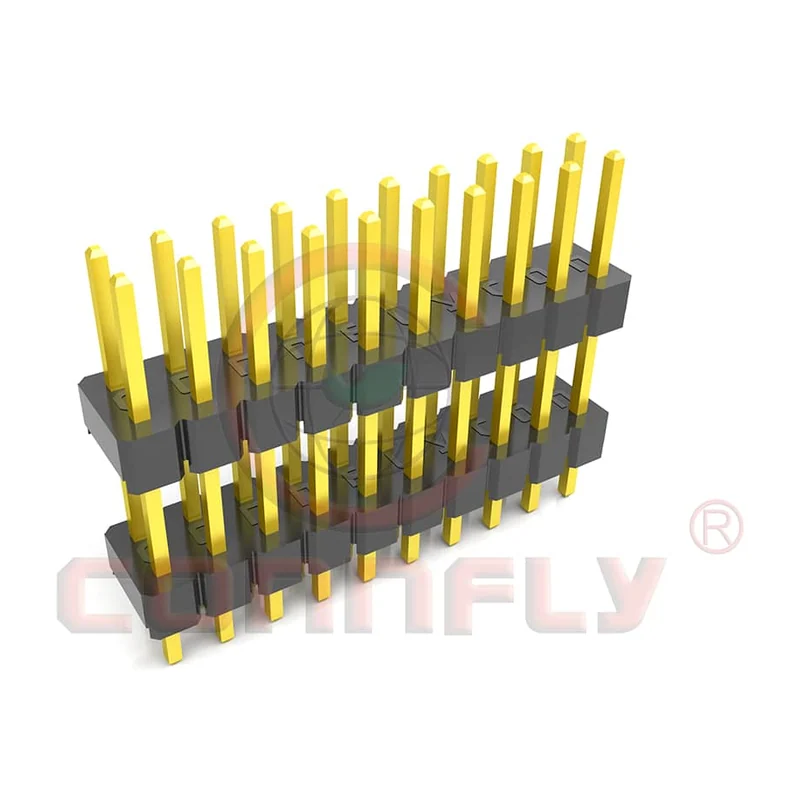

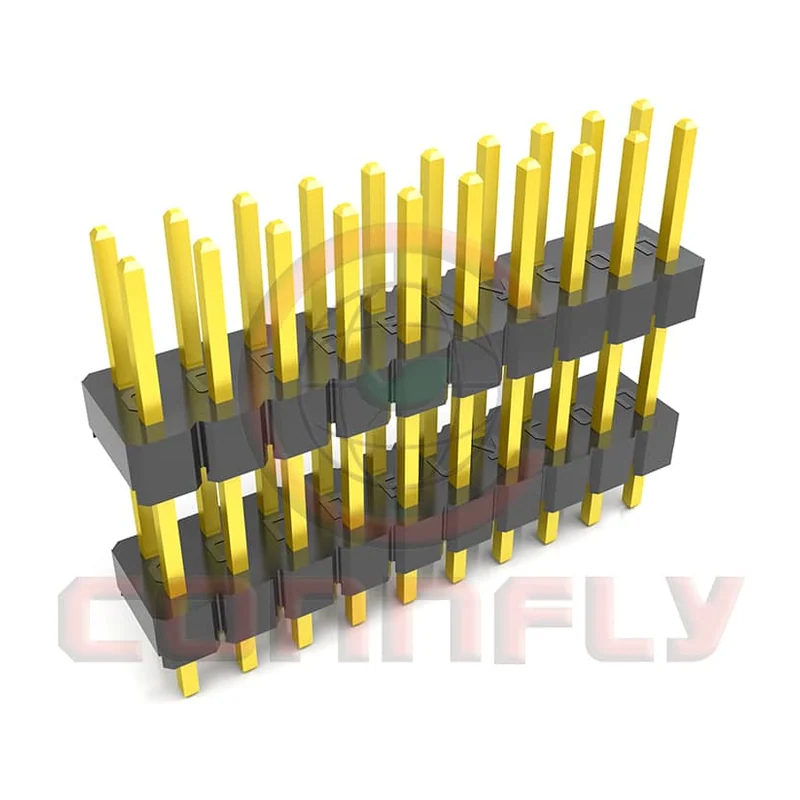

Двухрядное исполнение 2×2…2×40, шаг 2,54 мм. Отличие от обычной линейки — удлинённый нижний вывод: он проходит насквозь через плату и позволяет установить снизу ещё одну гнездовую линейку или припаять этаж плат друг к другу.
Ток до 3 А на контакт, напряжение 250 В переменного или постоянного тока. Переходное сопротивление не более 20 мОм, сопротивление изоляции не менее 1000 МОм, испытательное напряжение 600 В переменного тока в течение минуты. Рабочий диапазон −40…+105 °C, температура пайки 250± 5 °C.
Изолятор — PBT класса UL94 V-0, контакты из медного сплава с золотым покрытием. Поставка в пакетах.
Типичное применение — стековые сборки плат расширения и модулей, где верхняя плата садится на разъём, а нижняя часть того же контакта продолжает цепь. При многоэтажной сборке нужно учитывать суммарную высоту стека и допустимый прогиб плат.
Характеристики приведены по данным производителя: страница модели ↗
