Микросервоприводы до 15 г

Сервоприводы массой до 15 г для рулевых поверхностей планеров, лёгких самолётных БПЛА, моделей и робототехники. Основу раздела составляют KST — тонкие крыльевые серии X06, X08, A06, A08 и HS08 толщиной 7–8 мм, которые ставят прямо в профиль крыла, — и FlashHobby, у которой есть приводы массой от 1,7 г для сверхлёгких аппаратов. Рядом — DFRobot для прототипов, в том числе с муфтой сцепления и постоянного вращения, и JX Servo.

Большинство микросервоприводов KST построены на безжелезных двигателях: у них малая инерция, быстрый отклик и точное удержание положения при небольшом токе. Многие рассчитаны на питание от 3,8 до 8,4 В — то есть работают и от однобаночной, и от двухбаночной LiPo без стабилизатора; момент растёт с напряжением — от 0,8–2,8 кг·см при 3,8 В до 5,3 кг·см у мощных моделей при 8,4 В.

Привод выбирают по нагрузке на руле и месту в крыле: толщина корпуса должна укладываться в профиль, а момента должно хватать с запасом на максимальной скорости полёта. Металлический редуктор переносит удары по рулю при посадке, пластиковый легче; важны и крепление — ушки сбоку или корпус без ушек для вклейки — и тип разъёма.

Как выбрать

Сверяют по: момент, скорость, питание, масса, габариты, тип двигателя

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельМоментСкоростьПитаниеМассаГабаритыТип двигателя
FH-5010FlashHobby ——4,8–6,0 В6,20±0,3 г (без качалки)21,3×11,5×20 ммбезжелезный (coreless)
A08H V6.0KST 1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 7,4 В; 3,2 кг·см при 8,4 В0,20 с/60° при 3,8 В; 0,13 с/60° при 6,0 В; 0,10 с/60° при 7,4 В; 0,09 с/60° при 8,4 В3,8–8,4 В постоянного тока, номинальное 7,4 В7 г ±10 %23,5 × 8 × 19 мм ±0,2 ммбезъякорный (безжелезный) коллекторный
X08 V6.0KST 2,2 кг·см при 6,0 В; 2,8 кг·см при 8,4 В0,15 с/60° при 6,0 В; 0,09 с/60° при 8,4 В3,8–8,4 В (ном. 7,4 В)8 г23,5×8×16,8 мм—
FH-1083FlashHobby 65 г·см при 3,7 В; 75 г·см при 4,2 В0,07±0,01 с/60° при 3,7 В; 0,05±0,01 с/60° при 4,2 В3,7–4,2 В1,7 ± 0,1 г (без качалки)13,5×6,2×16,0 ммбезжелезный (coreless)
CM509MGKST 3,6 кгс·см при 4,8 В; 4,8 кгс·см при 6,0 В; 5,5 кгс·см при 7,4 В; 6,0 кгс·см при 8,4 В0,13 с/60° при 4,8 В; 0,11 с/60° при 6,0 В; 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В7,4 В номинально, диапазон 4,8–8,4 В15 г ±10 %23 × 11 × 24 мм ±0,2 ммбезъядерный (безжелезный) двигатель
X08H Plus V6.0KST 5,3 кгс·см при 8,4 В (4,84 при 7,4 В; 3,8 при 6,0 В; 2,4 при 3,8 В)0,09 с/60° при 8,4 В (0,12 при 7,4 В; 0,15 при 6,0 В)3,8–8,4 В (номинал 7,4 В)9 г ±10%23,5×8×16,8 мм—
X08N V6.0KST 1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 8,4 В0,18 с/60° при 3,8 В; 0,15 с/60° при 6,0 В; 0,09 с/60° при 8,4 В3,8–8,4 В постоянного тока, номинальное 7,4 В8 г ±10 %23,5 × 8 × 16,8 мм ±0,2 ммбезъякорный (безжелезный) коллекторный
X06H V6.0KST 0,8 кг·см при 3,8 В; 1,5 кг·см при 6,0 В; 1,8 кг·см при 8,4 В0,12 с/60° при 3,8 В; 0,08 с/60° при 6,0 В; 0,07 с/60° при 8,4 В3,8–8,4 В постоянного тока6 г ±10 %20 × 7 × 16,6 мм ±0,2 ммбезъякорный (безжелезный) коллекторный
X08 Plus V6.0KST 5,3 кг·см при 8,4 В; 4,85 кг·см при 7,4 В0,09 с/60° при 8,4 В3,8–8,4 В (номинал 7,4 В)9 г23,5×8×16,8 мм—
FH-6012FlashHobby ——4,8–6,0 В6,20±0,3 г (без качалки)21,3×11,5×22,8 ммбезжелезный (coreless)
DS113MG V6.0KST 2,0 кгс·см при 4,8 В; 2,5 кгс·см при 6,0 В; 3,0 кгс·см при 7,4 В; 3,5 кгс·см при 8,4 В0,13 с/60° при 4,8 В; 0,11 с/60° при 6,0 В; 0,10 с/60° при 7,4 В; 0,09 с/60° при 8,4 В6,0 В номинально, диапазон 4,8–8,4 В12 г ±10 %24 × 12 × 26,3 мм ±0,2 ммколлекторный двигатель постоянного тока
A06 / A06H / A06N LV V6.0KST 1,1 кгс·см при 3,5 В; 1,4 кгс·см при 4,2 В0,14 с/60° при 3,5 В; 0,11 с/60° при 4,2 В4,2 В номинально, диапазон 3,5–4,2 В (1S Li-Po)7 г ±10 %20,5 × 7 × 18,8 мм ±0,2 ммбезъядерный (безжелезный) двигатель постоянного тока
X08 / X08N V3.0KST 1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 8,4 В0,18 с/60° при 3,8 В; 0,15 с/60° при 6,0 В; 0,09 с/60° при 8,4 В3,8–8,4 В постоянного тока, номинальное 7,4 В8 г ±10 %23,5 × 8 × 16,8 мм ±0,2 ммбезъякорный (безжелезный) коллекторный
A08 LV V6.0KST 1,2 кг·см при 3,5 В; 2,0 кг·см при 4,2 В0,18 с/60° при 3,5 В; 0,15 с/60° при 4,2 Вноминальное 4,2 В пост. тока, диапазон 3,5–4,2 В (1S Li-Po)7 г ±10 %23,5 × 8 × 19 мм ±0,2 ммбезъякорный (безжелезный) двигатель постоянного тока
HS08BKST 2,8 кг·см при 3,8 В; 4,5 кг·см при 6,0 В; 5,2 кг·см при 7,4 В; 6,0 кг·см при 8,4 В0,21 с/60° при 3,8 В; 0,13 с/60° при 6,0 В; 0,11 с/60° при 7,4 В; 0,09 с/60° при 8,4 В3,8–8,4 В постоянного тока11 г23,5 × 8 × 25,25 ммбезъякорный (безжелезный) коллекторный
X08H V6.0KST 1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 8,4 В0,18 с/60° при 3,8 В; 0,15 с/60° при 6,0 В; 0,09 с/60° при 8,4 В3,8–8,4 В постоянного тока, номинальное 7,4 В8 г ±10 %23,5 × 8 × 16,8 мм ±0,2 ммбезъякорный (безжелезный) коллекторный
FH-2502FlashHobby 95 г·см при 3,7 В; 110 г·см при 4,2 В0,07±0,01 с/60° при 3,7 В; 0,06±0,01 с/60° при 4,2 В3,6–4,2 В2,2± 0,2 г (без качалки)16,0×8,2×16,5 ммбезжелезный (coreless)
JX Servo PDI-0902MGJX Servo ——4,8–6,0 В9,4 г23,5×8×24 мм—
SER0043DFRobot ——4,8–6 В9 ± 1 г22,6 × 12,2 × 27,3 мм—
JX Servo PDI-HV0903MGJX Servo ——6–7,4 В9,4 г23,5×8×24 мм—
SER0053DFRobot ≥1,0 кг·см при 4,8 В—4,8–6 В———
X06 V6.0KST 1,5 кг·см при 6,0 В; 1,8 кг·см при 8,4 В0,08 с/60° при 6,0 В; 0,07 с/60° при 8,4 В3,8–8,4 В (ном. 6,0 В)6 г20×7×16,6 мм—
SER0047DFRobot 1,3±0,1 кг·см при 4,8 В0,12 ± 0,01 с/60° при 4,8 В4,8–6 В12±1 г——

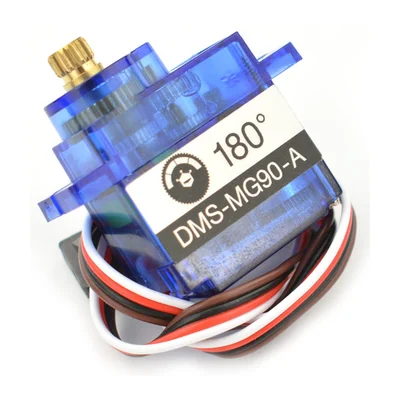

SER0046DFRobot 1,3±0,1 кг·см при 4,8 В0,12 ± 0,01 с/60° при 4,8 В4,8–6 В12±1 г——
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте диапазон питания по даташиту: часть микросерв рассчитана на одну литиевую банку 3,7–4,2 В, часть — на 4,8–6 В, есть HV-исполнения, и питание не того класса даёт перегрев или вялую работу.
  2. Сверьте материал шестерён с нагрузкой на руль: полимерный редуктор при посадке на крыло срезает зуб, металлический переживает удар, но добавляет массу, которую в метательном планере считают по граммам.
  3. Сверьте высоту корпуса с толщиной профиля крыла в месте установки: серва, которая выше профиля, выступает из обшивки и портит обтекание.
  4. Проверьте угол поворота по даташиту против требуемого хода руля: недостающий ход добирают плечом качалки, а это снижает усилие на руле.
  5. Проверьте разъём и длину провода: у микросерв встречаются разные разъёмы и провода без разъёма, и под приёмник со штыревыми выводами 2,54 мм может понадобиться перепайка.

Производители в разделе

KSTКитайDFRobotКитайFlashHobbyКитай

Подборки по этому разделу

Сервоприводы: подбор по моменту

Вопросы по разделу

Что значат буквы H и N в обозначениях KST?
У крыльевых серий KST буква H означает корпус с боковыми монтажными ушками, N — корпус без ушек, который вклеивают в крыло. Механика и характеристики у таких исполнений одинаковые.
Можно ли питать микросервопривод от 1S LiPo?
Многие модели KST рассчитаны на 3,8–8,4 В и работают от одной банки напрямую, хотя момент при этом ниже паспортного максимума. Есть и приводы только для 1S — например, FlashHobby FH-1083 на 3,7–4,2 В: от двухбаночной LiPo его питать нельзя.
Чем безжелезный двигатель отличается от обычного коллекторного?
В безжелезном (coreless) двигателе ротор — это обмотка без стального сердечника: он легче, быстрее разгоняется и тормозит, не имеет «залипания» в положениях между полюсами. Сервопривод на нём точнее отрабатывает малые отклонения и меньше потребляет при удержании руля.
Производители каких марок собраны в разделе «Микросервоприводы до 15 г»?
FlashHobby, KST, DFRobot, JX Servo. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Микросервоприводы до 15 г»?
Чаще всего в карточках этого раздела заполнены: масса, габариты, рабочая температура, питание, момент, скорость, тип двигателя, угловая скорость. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
