Качалки, программаторы и аксессуары сервоприводов
Детали, без которых сервопривод не соединить с рулём, и инструменты для его настройки. Основу раздела составляет KST: металлические качалки под шлиц 25T диаметром 6 и 8 мм — одноплечие и двуплечие, с отверстиями под тягу и с клеммным зажимом. Рядом программаторы сервоприводов FlashHobby, восьмиканальный сервотестер ToolkitRC ST8 с питанием 5–28 В и поворотно-наклонный механизм DFRobot FIT0045.
Качалка передаёт усилие от вала сервопривода на тягу руля: от длины плеча зависит соотношение хода и усилия. Чем дальше от оси отверстие под тягу, тем больше ход руля и тем меньше усилие на нём. Клеммный зажим со стяжным винтом исключает люфт на шлице, что важно для рулей с большой нагрузкой.
Качалку подбирают по шлицу и диаметру вала сервопривода, длине плеча и числу отверстий. Программатор позволяет менять настройки цифровых сервоприводов: крайние точки, нейтраль, скорость и направление вращения. Сервотестер проверяет сервоприводы и регуляторы без пульта и приёмника — удобно при сборке и обслуживании.
Как выбрать
Сверяют по: тип, шлиц, длина, расстояние от оси до отверстий, отверстия под тягу
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Тип | Шлиц | Длина |
|---|---|---|---|

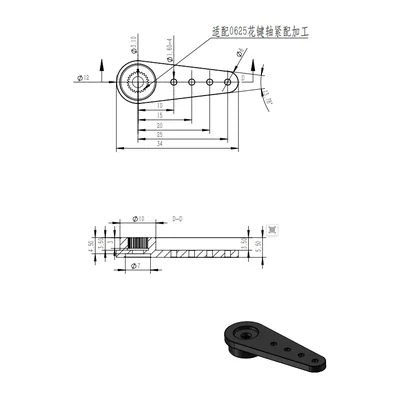

| 0625.25KST | одноплечая качалка | 25T, Ø6 мм (обозначение KST 0625) | 34 мм |

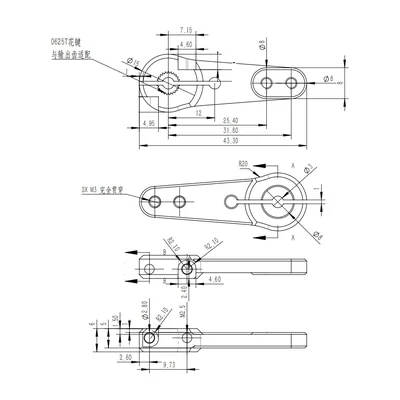

| 0625.32KST | одноплечая качалка с клеммным зажимом | 25T, Ø6 мм (обозначение KST 0625) | 43,3 мм |

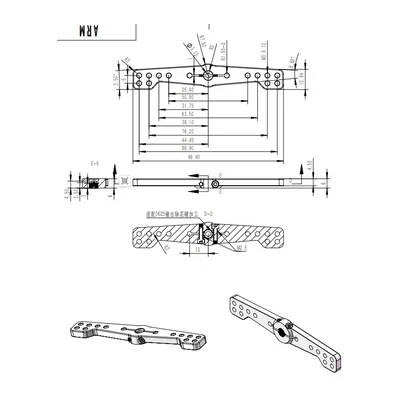

| 0625.89KST | двуплечая качалка с клеммным зажимом | 25T, Ø6 мм (обозначение KST 0625) | 96,9 мм |

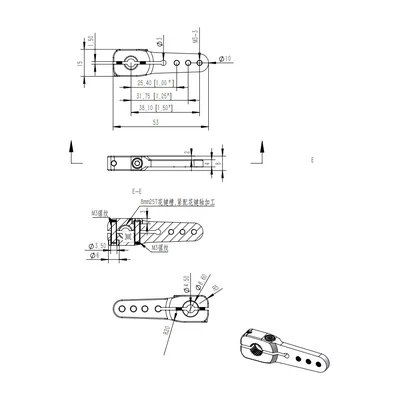

| 0825.38KST | одноплечая качалка с клеммным зажимом | 25T, Ø8 мм | 53 мм |

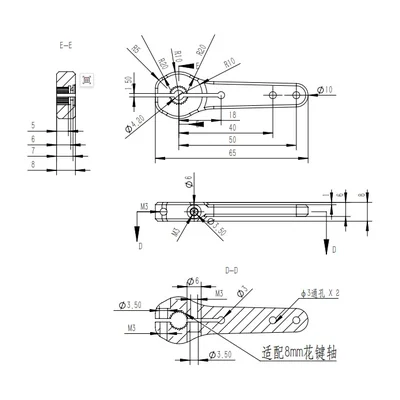

| 0825.50KST | одноплечая качалка с клеммным зажимом | Ø8 мм | 65 мм |
| 0825.DoubleKST | двуплечая качалка с клеммным зажимом | 25T, Ø8 мм | 111,6 мм |

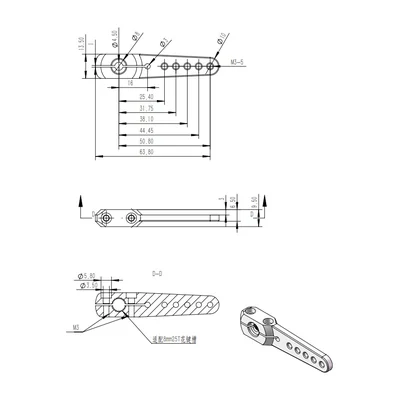

| 0825.SingleKST | одноплечая качалка с клеммным зажимом | 25T, Ø8 мм | 63,8 мм |
| 25T-5KST | одноплечая качалка | 25T, Ø6 мм | 21,3 мм (от оси до края) |
| 25T-6BKST | одноплечая качалка | 25T, Ø6 мм | 28 мм |
| 25T-6CKST | одноплечая качалка | 25T, Ø6 мм | 33,5 мм |
| ToolkitRC ST8ToolkitRC | Восьмиканальный сервотестер | — | — |
| LemonFPV S813LemonFPV | — | — | — |
| LemonFPV 200110/112/114LemonFPV | — | — | — |
| LemonFPV 30015LemonFPV | — | — | — |
| LemonFPV ZG001LemonFPV | — | — | — |
| FIT0731DFRobot | — | — | — |
| FIT0045DFRobot | — | — | — |
| Smart-01FlashHobby | — | — | — |
| Smart-03FlashHobby | — | — | — |

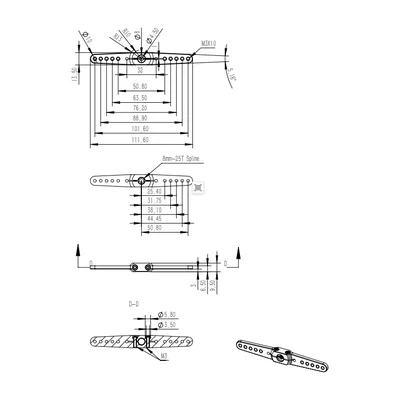

Качалка сервопривода KST 0825.Double, двуплечая, шлиц 25T Ø8 мм, длина 111,6 мм
Удлинители и Y-кабели сервоприводов LemonFPV, JR/Futaba, 10–50 см
Производители в разделе
Вопросы по разделу
- Как подобрать качалку к сервоприводу?
- По шлицу и диаметру вала: у KST это 25T при диаметре 6 или 8 мм, и качалка от другого шлица не встанет. Затем по длине плеча — она определяет ход и усилие на руле — и по числу и диаметру отверстий под тягу.
- Зачем качалка с клеммным зажимом?
- Стяжной винт обжимает ступицу на валу и убирает люфт по шлицу. На рулях с большой нагрузкой и вибрацией обычная качалка со временем разбивает шлиц, а зажим держит без зазора.
- Для чего программатор сервопривода?
- Цифровые сервоприводы хранят настройки: крайние положения, нейтраль, скорость и направление вращения. Программатор меняет их без перепрошивки и без пульта, чтобы согласовать сервопривод с механикой руля.
- Производители каких марок собраны в разделе «Программаторы и аксессуары сервоприводов»?
- FlashHobby, KST, DFRobot, ToolkitRC, LemonFPV. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Программаторы и аксессуары сервоприводов»?
- Чаще всего в карточках этого раздела заполнены: тип, длина, шлиц, расстояние от оси до отверстий, отверстия под тягу, толщина, стяжной винт зажима, питание. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
