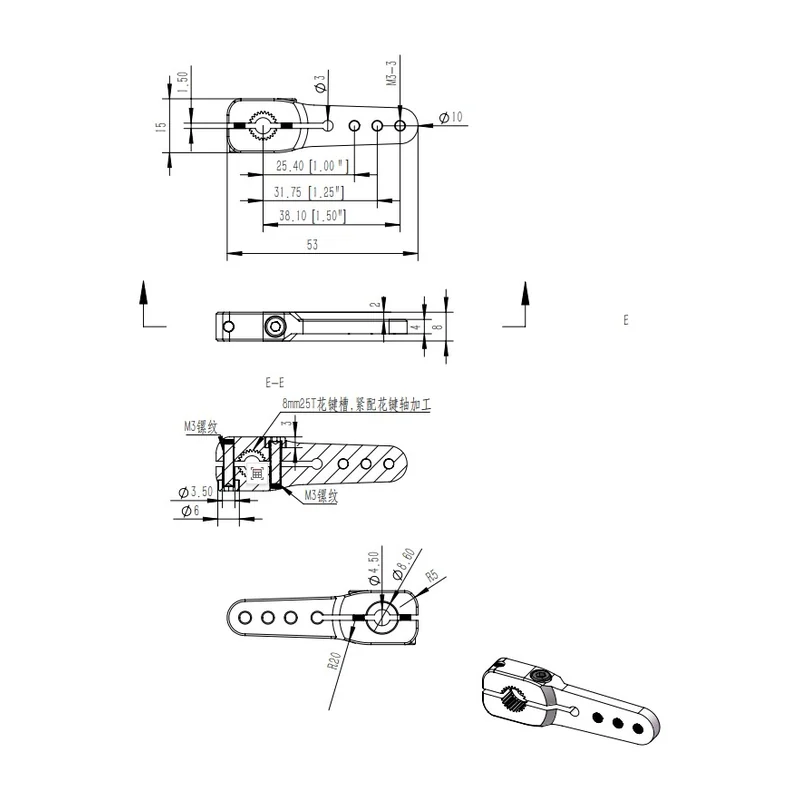

Чертёж производителя, не фотография.
Качалка сервопривода KST 0825.38, шлиц 25T Ø8 мм, 3 отверстия, плечо до 38,1 мм
Оригинальное название: KST servo horn 0825.38
Одноплечая качалка KST 0825.38 под шлиц 25T Ø8 мм с зажимом M3: три отверстия на 25,4, 31,75 и 38,1 мм (1″, 1,25″, 1,5″) от оси.
- Артикул
- 0825.38
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Качалка сервопривода KST 0825.38, шлиц 25T Ø8 мм, 3 отверстия, плечо до 38,1 мм — тип одноплечая качалка с клеммным зажимом, шлиц 25T, Ø8 мм, отверстия под тягу 3 × M3. Из остального: расстояние от оси до отверстий 25,4 мм (1″); 31,75 мм (1,25″); 38,1 мм (1,5″). Прочее: толщина 8 мм (ступица), 4 мм (плечо). Производитель — KST, Китай; раздел каталога — программаторы и аксессуары сервоприводов.
Характеристики
- Тип
- одноплечая качалка с клеммным зажимом
- Шлиц
- 25T, Ø8 мм
- Отверстия под тягу
- 3 × M3
- Расстояние от оси до отверстий
- 25,4 мм (1″); 31,75 мм (1,25″); 38,1 мм (1,5″)
- Длина
- 53 мм
- Ширина у ступицы
- 15 мм
- Толщина
- 8 мм (ступица), 4 мм (плечо)
- Стяжной винт зажима
- M3
Описание
Качалка KST 0825.38 — аксессуар для сервоприводов KST. Размеры и посадка приведены по чертежу производителя на официальном сайте KST; материал на странице не указан.
Качалка надевается на выходной вал сервопривода и передаёт усилие на тягу или шаровой наконечник рулевой поверхности; расстояние от оси до выбранного отверстия определяет ход тяги и усилие на ней. Применяется в приводах рулей и механизмов самолётных и вертолётных БПЛА.
Характеристики приведены по данным производителя: страница модели ↗
