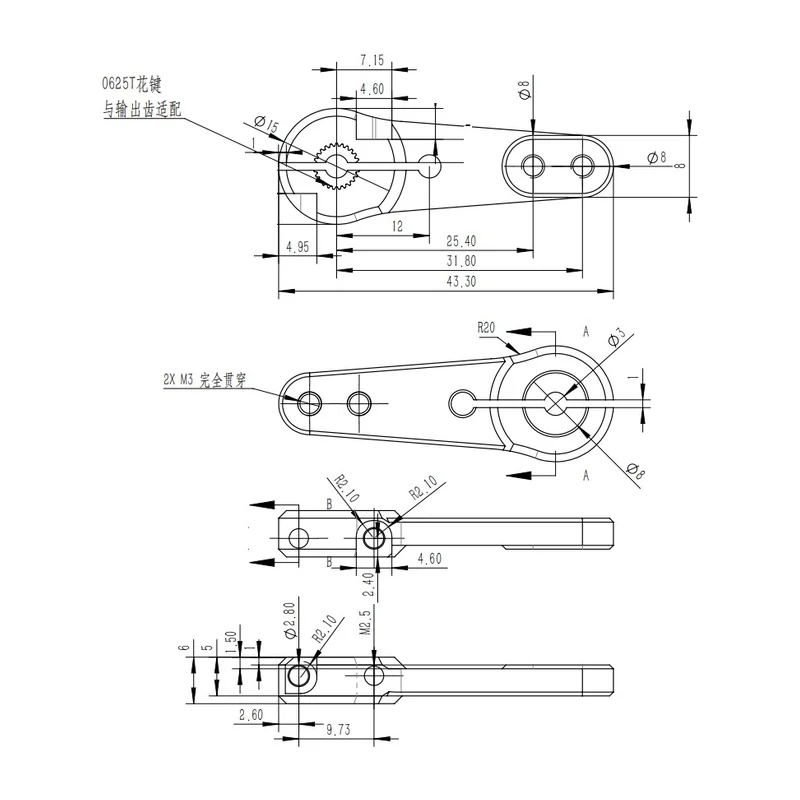

Чертёж производителя, не фотография.
Качалки сервопривода KST 0625 с клеммным зажимом, шлиц 25T Ø6 мм, длина 43,3–62,78 мм
Оригинальное название: KST servo horn 0625.32
Качалка KST 0625.32 с клеммным зажимом на шлиц 25T Ø6 мм: два сквозных отверстия M3 на 25,4 и 31,8 мм от оси, длина 43,3 мм.
- Артикул
- 0625.32
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 3 исполнения — таблица ниже
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Качалки сервопривода KST 0625 с клеммным зажимом, шлиц 25T Ø6 мм, длина 43,3–62,78 мм — тип одноплечая качалка с клеммным зажимом, шлиц 25T, Ø6 мм (обозначение KST 0625), отверстия под тягу 2 × M3 (сквозные). Из остального: расстояние от оси до отверстий 25,4; 31,8 мм. Прочее: толщина 6 мм (ступица), 5 мм (плечо). Производитель — KST, Китай; раздел каталога — программаторы и аксессуары сервоприводов.
Характеристики
- Тип
- одноплечая качалка с клеммным зажимом
- Шлиц
- 25T, Ø6 мм (обозначение KST 0625)
- Отверстия под тягу
- 2 × M3 (сквозные)
- Расстояние от оси до отверстий
- 25,4; 31,8 мм
- Длина
- 43,3 мм
- Диаметр ступицы
- Ø15 мм
- Толщина
- 6 мм (ступица), 5 мм (плечо)
- Стяжной винт зажима
- M2,5
Исполнения серии 3
| Модель | Отверстия под тягу | Расстояние от оси до отверстий | Длина | Толщина |
|---|---|---|---|---|
| 0625.32 характеристики выше | 2 × M3 (сквозные) | 25,4; 31,8 мм | 43,3 мм | 6 мм (ступица), 5 мм (плечо) |
| 0625.38 | 2 × M3 (сквозные) | 31,8; 38,1 мм | 49,6 мм | 6 мм (ступица), 5 мм (плечо) |
| 0625.50 | 2 × M3 (резьбовые сквозные) | 44,45 мм (1,75″); 50,8 мм (2,0″) | 62,78 мм | 6 мм |
Характеристики выше приведены для исполнения 0625.32. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
Клеммный зажим отличает качалку 0625.32: ступица Ø15 мм стягивается винтом M2,5 на шлице 25T Ø6 мм (обозначение KST 0625), что выбирает люфт посадки и не даёт качалке сползти с вала. Плечо длиной 43,3 мм несёт два сквозных отверстия M3 на 25,4 и 31,8 мм от оси; толщина ступицы 6 мм, плеча — 5 мм.
Длинное плечо увеличивает ход тяги, но при том же моменте привода снижает усилие на ней, поэтому такую качалку ставят на приводы с запасом по моменту. Стяжной винт M2,5 затягивают после установки качалки в нейтральное положение.
