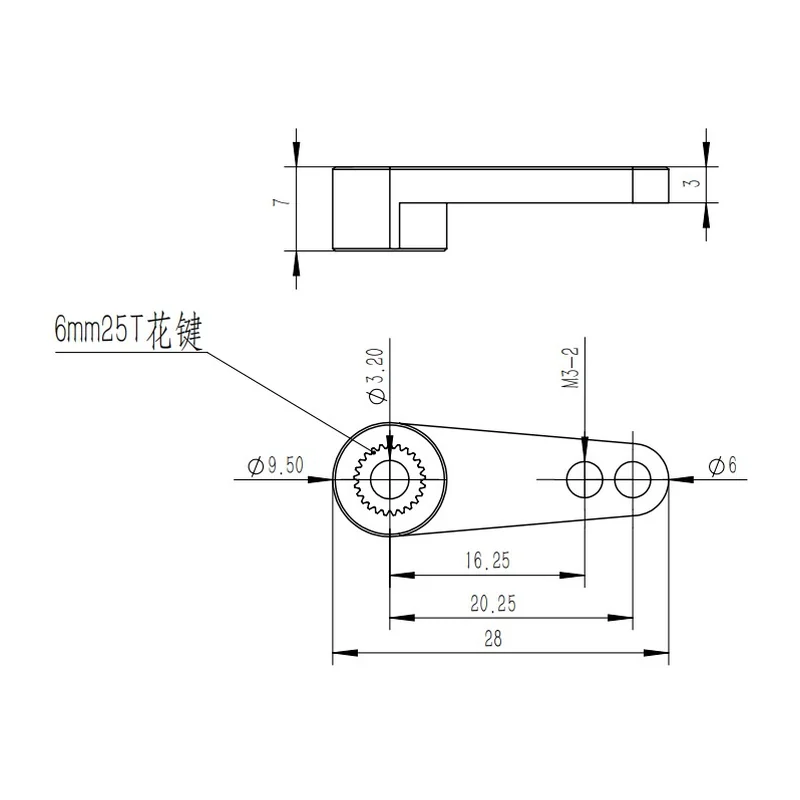

Чертёж производителя, не фотография.
Качалка сервопривода KST 25T-6B, шлиц 25T Ø6 мм, 2 отверстия, плечо до 20,25 мм
Оригинальное название: KST servo horn 25T-6B
Короткая одноплечая качалка под шлиц 25T Ø6 мм с резьбой M3 в двух точках — 16,25 и 20,25 мм от оси, длина 28 мм.
- Артикул
- 25T-6B
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Качалка сервопривода KST 25T-6B, шлиц 25T Ø6 мм, 2 отверстия, плечо до 20,25 мм — тип одноплечая качалка, шлиц 25T, Ø6 мм, отверстия под тягу 2 × M3 (резьбовые). Из остального: расстояние от оси до отверстий 16,25; 20,25 мм. Производитель — KST, Китай; раздел каталога — программаторы и аксессуары сервоприводов.
Характеристики
- Тип
- одноплечая качалка
- Шлиц
- 25T, Ø6 мм
- Отверстия под тягу
- 2 × M3 (резьбовые)
- Расстояние от оси до отверстий
- 16,25; 20,25 мм
- Длина
- 28 мм
- Диаметр ступицы
- Ø9,5 мм
- Высота ступицы
- 7 мм
- Толщина плеча
- 3 мм
- Совместимость
- мини- и стандартные сервоприводы KST
Описание
Качалка 25T-6B надевается на выходной вал сервопривода KST со шлицем 25T Ø6 мм и передаёт усилие на тягу рулевой поверхности или механизма. Длина 28 мм, два резьбовых отверстия M3 на 16,25 и 20,25 мм от оси; ступица Ø9,5 мм высотой 7 мм, толщина плеча 3 мм. Производитель указывает совместимость с мини- и стандартными сервоприводами KST.
Среди качалок под тот же вал 25T-6B короче и несёт более крупную резьбу, чем соседние короткие модели: тягу или шаровой наконечник крепят винтом прямо в плечо, без гайки.
Ход тяги задаётся выбором отверстия: на 20,25 мм он больше, на 16,25 мм — меньше, зато усилие на тяге выше. При установке учитывают высоту ступицы 7 мм — от неё зависит, на каком уровне над корпусом привода пройдёт тяга.
Характеристики приведены по данным производителя: страница модели ↗
